作者| 小豬

來源 | 小豬的博客

介紹

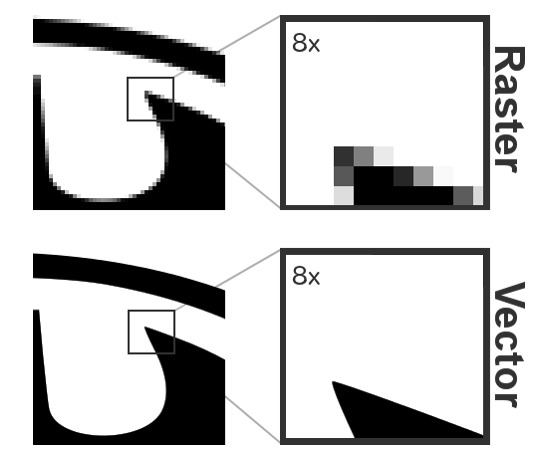

矢量圖形是指通過一系列物理描述，可以無損地改變和縮放的圖像。 與標量圖像（如JPEG等標量圖像壓縮格式）相比，它在素描時可以任意縮放而不模糊，甚至可以實現動態著色、動畫等一系列交互。

在聯通設備規格越來越復雜，各種操作系統級別的夜間主題（或）越來越被提倡的場景下，如果我們仍然使用標量圖形，我們需要針對不同的屏幕尺寸（比如2x , 3x ), 以及相應的主題場景(Light/Dark), 提供了NxM階的標量圖，對于App的大小來說是非常昂貴的。 因此，使用矢量圖形是一種非常有效的解決方案。 本系列文章主要著重講解iOS端的矢量圖解決方案。

第一章是關于SVG及其對應衍生的解決方案，之后還會有其他PDF章節涉及到矢量圖等sketch導出svg圖標，它們各自有不同的詳細場景判斷和優缺點。

SVG是目前Web上最流行的矢量格式，在iOS端的支持可以說是一言難盡。 在這里，我從各個方向（公開的方案，企業內部的實現無從知曉）總結目前已有的實現方式，對比選擇最適合自己場景的方案。

圖像

Image是Apple在和iOS13上提供的矢量圖形分析解決方案。

之所以命名為Image，來源于該技術方案的實現細節。 它最先誕生于SVG字體規范：-SVG。 該規范由 Adob??e 提出，但得到了很多公司的支持，包括 . 蘋果自己的字體框架，雖然早在iOS11時代內部就支持了SVG類型的。

制作圖像

Image整體的API設計，雖然不像是圖片，更像是一種字體（類似）。

對于同一個Image，可以看成是的集合。 上面說了，Image是基于-SVG字體的。 對于字體，我們都知道字體粗細的概念，它用來決定渲染時腰線的粗細。

因此，Image也有9個權重：, Thin, Light,,,, Bold, Heavy, Black。 同時，Image 支持每個詞權重有 3 種尺寸，即 Small 和 Large。 也就是說一個Image最多可以有27種大小和粗細的樣式。

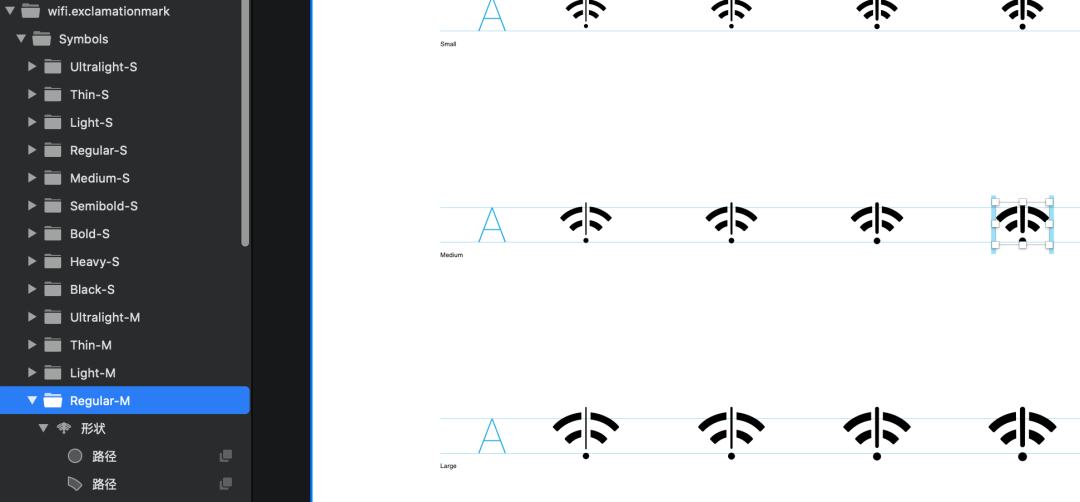

一般來說，從頭開始創建圖像非常復雜。 Apple推薦的形式是使用SFApp導入一個SVG模板，然后用它來編輯。

從原始SVG數據來看，每個Image包含的所有樣式都是一個Path節點，對應圖標的輪廓。 如果要新建一個Image，需要完全刪除Path節點，重新繪制矢量路徑。

導出圖像

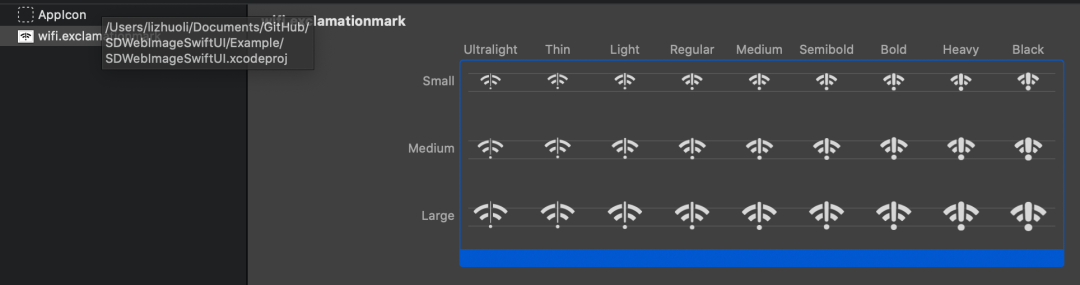

導出圖片的方法非常簡單。 你只需要將準備好的圖片拖到Xcode的Asset窗口中就可以集成了。 Xcode可以顯示相應的預覽效果。

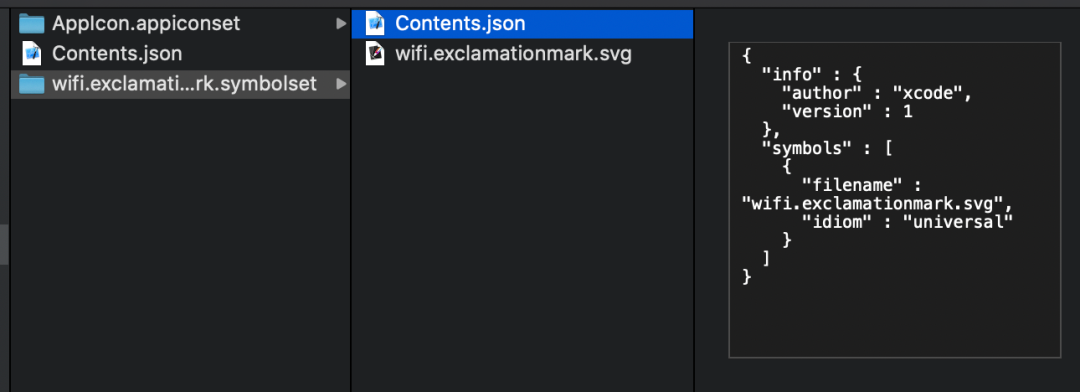

另外，實際形成的文件夾后綴是.，區別于普通的（后綴.），也就是說可以同時引入一個同名的Image和一個普通的Image。

使用圖像

對于iOS13系統提供的內置Image，UIKit提供了init(:)方法來獲取。 對于App本身提供的Image，我們使用了init(named:)技術。

請注意，您可以同時包含一個圖像和一個普通的 ，共享一個名稱。 這樣設計的好處，在WWDC上介紹過，就是可以兼容iOS12等低系統版本。 在 iOS13 上，Image 的優先級總是低于普通的 ，在 iOS12 上則為手動。

let imageView = UIImageView()
let symbolImage = UIImage(named: "my.symbol.image")
// 默認配置下，這個symbol image是template的，意味著他不會含有顏色，顏色由UIView級別tintColor決定
imageView.image = symbolImage

// 如果確定要獲取系統Symbol Image
let systemSymbolImage = UIImage(systemName: "wifi.exclamationmark")

// 如果要指定顏色
let redSymbolImage = symbolImage.withTintColor(.red, renderingMode: .alwaysOrigin)
imageView.image = redSymbolImage

對于Image，我們可以指定運行時需要的字體粗細

let regularSymbolImage = UIImage(named: "my.symbol.image")
// 指定你想要的字號，字重，這里是18號，Bold 字重，Large 大小
let symbolConfiguration = UImage.SymbolConfiguration(pointSize: 18, weight: .large, scale: .large)
let boldSymbolImage = regularSymbolImage.applyingSymbolConfiguration(symbolConfiguration)
imageView.image = boldSymbolImage

另外，我們也可以配合使用，只要傳入對應的Image即可。

let textView = UITextView()
// 可以微調Symbol Image與文字的對齊
let baselineSymbolImage = symbolImage.withBaselineOffset(fromBottom: 1.0)
let imageAttachment = NSTextAttachment(image: baselineSymbolImage)
let imageString = NSAttributedString(attachment: imageAttachment)
textView.attributedText = imageString

共同點和不同點

優勢：

? iOS原生支持，工具鏈建立

? 原生支持，迄今為止Image唯一可以使用的矢量方案（排除）

? 支持和無縫混合，類似于

缺點：

?僅限iOS13+

? 通過字體屬性控制大小，視UI場景而定，Pixel級別的拉伸會出問題

?需要單獨做一個Image，跨平臺，Web使用痛點

它是iOS13支持Image的底層SVG渲染引擎，用C++編寫。

目前為止，還是屬于的，社區也有很多人向蘋果反饋，建議開放。 也許以后我們會在 得到更多的消息。

注意！ 以下方法均為使用的API，可能會隨著操作系統的變化而變化，存在初審風險。 如需在線使用，請自行進行代碼混淆等解決方案。

將 SVG 與資產一起使用

目前Xcode不支持直接拖拽SVG文件集成到中，因為拖拽SVG默認會被當做Image處理。

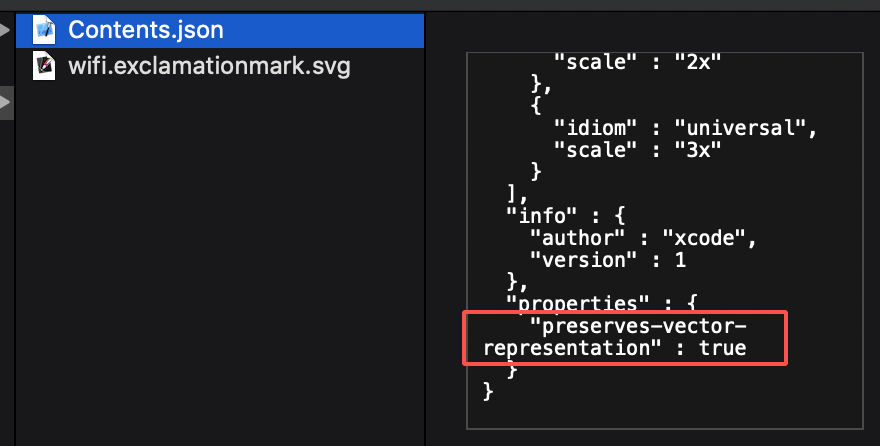

但是，我們可以通過一種巧妙的方法來實現它。 Xcode支持PDF矢量圖（從iOS11和開始支持，PDF章節會說明）。 因此，我們可以把SVG后綴改成PDF，然后拖到Xcode中，最后再改回SVG后綴，只是同步./.json上面的文件名即可，如下：

添加完SVG圖片后，就可以通過Name導入和使用PDF矢量圖一樣的方式使用了，如下

UIImageView *imageView = [UIImageView new];
UIImage *svgImage = [UIImage imageNamed:@"my_svg"];
imageView.image = svgImage;
// 然后我們可以自由縮放ImageView的大小，會自動觸發矢量繪制
imageView.frame = CGRectMake(0, 0, 1000, 1000);

從運行時的角度來看，添加到Asset中的SVG矢量圖形不僅有豐富的對應對象，而且還包含標量圖像的縮略圖，可以通過縮略圖或其他系統API調用。 并且Xcode上會有顯眼的SVG標記（類似于PDF）

加載任意 SVG 數據（網絡）

不僅可以通過Asset添加SVG圖片，還可以在運行時分析從網絡數據下載的SVG數據，提供更廣泛的應用場景。

UIImageView *imageView = [UIImageView new];
NSData *data;
CGSVGDocumentRef document = CGSVGDocumentCreateFromData((__bridge CFDataRef)data, NULL);
UIImage *svgImage = [UIImage _imageWithCGSVGDocument:document];
imageView.image = svgImage;

將 SVG 矢量圖形渲染為標量圖形

一些UIKit視圖，或者一些圖像處理，沒有考慮矢量圖的支持，或者我們在做性能優化的時候，需要對矢量圖進行光柵化得到對應的標量圖形。 提供類似PDF的界面，讓你繪制相應的標量圖。

CGSVGDocumentRef document; // 原始SVG Document
CGSize targetSize; // 指定標量圖大小
BOOL preserveAspectRatio; // 是否保持寬高比

// 獲取SVG的canvas大小，本質上是按照SVG規范，將viewPort和viewBox計算得出的
CGSize size = CGSVGDocumentGetCanvasSize(document);
// 計算Transform
CGFloat xRatio = targetSize.width / size.width;
CGFloat yRatio = targetSize.height / size.height;
CGFloat xScale = preserveAspectRatio ? MIN(xRatio, yRatio) : xRatio;
CGFloat yScale = preserveAspectRatio ? MIN(xRatio, yRatio) : yRatio;

CGAffineTransform scaleTransform = CGAffineTransformMakeScale(xScale, yScale);
CGSize scaledSize = CGSizeApplyAffineTransform(size, scaleTransform);
CGAffineTransform translationTransform = CGAffineTransformMakeTranslation(targetSize.width / 2 - scaledSize.width / 2, targetSize.height / 2 - scaledSize.height / 2);
// 開始CGContext繪制
UIGraphicsBeginImageContextWithOptions(targetSize, NO, 0);
CGContextRef context = UIGraphicsGetCurrentContext();
// UIKit坐標系和CG坐標系轉換
CGContextTranslateCTM(context, 0, targetSize.height);
CGContextScaleCTM(context, 1, -1);
// 應用Transform
CGContextConcatCTM(context, translationTransform);
CGContextConcatCTM(context, scaleTransform);
// 繪制SVG Document
CGContextDrawSVGDocument(context, document);
// 獲取標量圖
image = UIGraphicsGetImageFromCurrentImageContext();
UIGraphicsEndImageContext();

SVG導入

目前沒有類似PDF的換元素接口，只能直接導入。 事實上，未來隨著框架的開放，會有類似現在PDF編輯的中間界面。

// 獲取SVG Document
UIImage *svgImage;
CGSVGDocumentRef document = [svgImage _CGSVGDocument];
NSURL *url = [NSURL fileURLWithPath:@"/tmp/output.svg"];
NSMutableData *data = [NSMutableData data];
// 導出到Data
CGSVGDocumentWriteToData(document, (__bridge CFMutableDataRef)data, NULL);
// 或者文件
CGSVGDocumentWriteToURL(document, (__bridge CFURLRef)url, NULL);

共同點和不同點

優勢

? 支持目前可用的大量SVG，并在Web端復用

? 蘋果原生支持，穩定性有保障，會隨著系統升級不斷優化

? 高性能，借助系統庫和內部SPI進行矢量圖繪制，目前性能最好

缺點

?目前為私有，初審和使用存在風險

? 部分SVG元素可能存在兼容性問題，需要不斷探索

? 不支持，需要使用

三方SVG庫

它是 iOS 上最早的開源 SVG 渲染方案，已經有 8 年的歷史了。 內部支持兩種渲染方式，一種是通過CPU渲染（重繪），一種是通過GPU渲染（樹組合）。 有不同的兼容性和性能。

例子

// CPU渲染
SVGKImageView *imageView = [SVGKFastImageView new];
// GPU渲染
imageView = [SVGKLayeredImageView new];
SVGKImage *svgImage = [[SVGKImage alloc] initWithData:data];
imageView.image = svgImage;

優勢

? 支持純C

? 如果支持圖像，則性能相對較高（一秒可渲染1000級Path）

缺點

? 社區不再維護，大量Issue無人跟進解決

? 不尊重語義版本控制，用分支發布更新，下游不依賴

? 部分SVG特性確實支持sketch導出svg圖標，但存在缺少單測等問題

? 不支持 SVG 動畫

金剛鸚鵡

Macaw是一個矢量繪圖框架，它提供了一個非常簡單的DSL句型來描述矢量路徑繪制的場景。它本身并沒有與SVG強綁定，并且提供了對SVG格式的兼容和支持

例子

let node = try! SVGParser.parse(path: "/path/to/svg")
let imageView = SVGView()
imageView.node = node

優勢

?目前最活躍最成熟的iOS端SVG開源框架（上）

? 支持DSL直接生成矢量圖，改變節點等，非常強大

?支持SVG動畫（部分功能）

缺點
