建模課程視頻已下載，可免費分發，分發形式在文首。 參加過的朋友可以向顧問老師索取。 沒有參加的小伙伴可以看看下面的課程介紹。

ASRI課程

無法處理CAD平面圖底圖怎么辦？ SU建模不知道從何入手怎么辦？ 建模速度慢怎么辦？ 變化越來越亂怎么辦？ 一套SU建模教程，一次解決你所有的問題！

一

課程大綱

1、幫助您理清建模思路，提高建模效率，詳細分析SU建模的基本思路，在建模演示過程中加深理解，條理分明，讓您在后續建模中不慌不忙、放松心情過程控制。

2.幫助您規范畫法步驟，養成良好習慣。 從開始建模到最后導入圖紙，每一步都標準化、到位，形成固定的建模流程。 嚇壞了。

3.幫你挑選實用的方法，干貨滿滿直接拿來用，為你挑選最簡單實用的繪圖方法，大大節省建模時間，通過繪圖的過程加深記憶，從此開啟SU打開模式！

課程大綱

一

模型平面處理及建模思路分析

1.CAD平面圖處理

2.房屋造型的基本思路

3. SU造型的好習慣

4.物理工具的使用

二

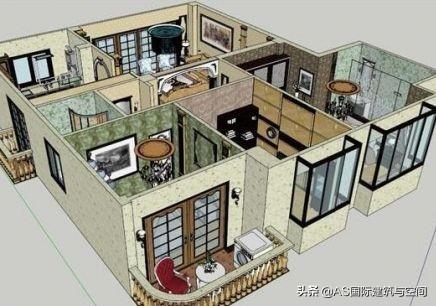

豪宅造型實例解讀

1. 墻的制作

2. 窗戶制造

3. 玻璃制造

4.制作步驟

5、陽臺的制作

6.屋頂?shù)闹谱?/p>

三

模型的其他處理

1.材質設置

2.添加場景

3. 相機角度設置

4.陰影設置

5.SU導入鏡像文件

詳細的課程大綱

一

第一階段

一、建模思路：

一、SU建模的基本步驟：制圖前的規劃工作

2.導出CAD文件

3.拉伸每一塊地塊

4、開窗開門（是否建山墻。根據實際情況而定）

5、增加預制構件，如梯田（制作深度根據實際需要進行）、室內走道等需要外部制作的構件

6.添加場景并確定模型的觀察角度

7.導入JPG圖片文件sketch up 室內 場景 模型，為后期處理階段提供圖片素材

2、導出SU前CAD的規劃工作：

1.在DWG文件中，根據實際情況去掉所有不需要的腰線和視口

（注意：清零過程要充分考慮所畫立面塊的進退關系，保證內墻不清零。導入CAD圖形，根據需要分別導入主體和窗）

2、在SU打開程序中，在“查看”中選擇“用戶設置”命令，在出現的對話框中：

（在“設置基本單位”選項中的“單位模式”選擇“十補”模式。在“渲染”選項上，選擇“顯示輪廓”并取消選擇。此操作是為了確保導出的DWG文件中腰部做成細線，造型精準。

3、DWG文件導出：選擇菜單中的“文件”選項，選擇“導入”命令，在其子菜單中選擇“DWG/DXF”選項。 然后系統會手動彈出一個對話框。 在對話框的右下角有一個“選項...”。 點擊后，會彈出一個新的對話框。 在此對話框中，選擇“單位”為毫米。

二

第二階段

1、制作墻體，充分利用圓形命令將平面上的圖形封閉起來。 拉伸塊的高度時，注意根據實際需要對構建的模型進行清晰的分組。 分層拉伸，然后搭積木，上下拼接每一層的搭積木。 生成建筑主體。

2.窗口制作。 外墻邊緣偏向應開窗的洞口邊緣，刪除多余部分。 選中墻壁四線圍成的區域，向建筑物內部執行推拉命令。 窗戶的制作是在立面上使用梯形命令生成封閉的窗平面，然后拉伸生成陽臺并分組。

3.玻璃的生產。 不同進退關系的墻面陽臺分別用玻璃制作，與相應的窗組形成新的組合，便于交流和管理。 如果是多層模型，上下層玻璃在垂直方向上處于同一平面，則可以從頂層到底層做一個大的玻璃表示。

4. 制作步驟。 建議在一樓建模完成后進行搭建。 臺階（或室內走道）搭建完成后，將其做成一個組件，放置在相應的位置。

5、陽臺、窗戶的制造應與整體建筑的制造分開進行，并成組進行，保證窗戶是獨立的塊體組合sketch up 室內 場景 模型，便于日后更換。

三

第三階段

1.模型的其他處理

1、自定義貼圖材質的方式：在“材質查看器”對話框中選擇“創建”按鈕。 在彈出的“添加材質混合”對話框中，勾選“使用紋理”選項，系統會手動彈出一個“選擇圖像”對話框。 找到你要應用的素材圖片后，點擊“打開”，然后在手動彈出的文件夾中選擇“添加”命令。

2. 添加場景，點擊添加場景按鈕，選擇合適的角度，需要附加透視效果時添加新場景。 當調整每個場景的角度或陰影形成新的療效時，應該是“場景更新”。

3.調整攝像機角度，取消“視圖”中的“透視顯示”即可。 在“View”中選擇“ ”選項，然后在俯視圖中點擊單反的位置，點擊并按住鍵盤向你所看的方向拉伸，到達合適的位置后，打開此時輸入鍵盤，系統會手動形成操作者設定后的療效，然后輸入視線高度。 在“視圖”中選擇“透視顯示”，選中的模型會手動顯示設置的透視效果。

4、陰影設置，在“視圖”中找到“陰影”選項，點擊它，會出現“陽光和陰影選項”對話框，勾選“啟用陰影”。 關于“日期/時間”，我們可以根據陰影光的審美需求進行適當?shù)恼{(diào)整。 關于陰影關系的調整，我們可以選擇下方的“”和“”選項，拉伸滑塊來調整變化。 注意，當不需要陰影效果調整建筑物時，最好關閉陰影顯示，以提高運行速度。

5.圖片導入，文件-導入-圖片，系統手動彈出對話框（導入圖片），在對話框中可以選擇導入圖片的保存位置和保存的文件類型，也可以選擇》點擊“選項”按鈕，在彈出的“xxx導入圖像”對話框中選擇合適的幀率和圖像質量，點擊確定按鈕。然后點擊導入，圖像會手動保存到你選擇的地方要以您設置的格式保存。

二、操作方法

1、“等角復制”：使用聯通工具（快捷鍵m），（也可以用來制作有深度的高級地形模型）然后按ctrl，右下角會出現一個小減號聯通過程中可以同時復制的光標的位置，輸入連接距離，然后輸入3*，表示3個相同的元件將在同一個方向等距復制。

2、等距復制外墻后，會看到墻面上前面外墻預制構件的線條，變臟了； 選中后，點擊“實體殼”或“并集”按鈕（并集功能）將它們合并為一個整體，完整的墻體不會留下凌亂的線條，類似于Rhino上的并集功能。

3、布爾運算“差集”的應用：如果開一個圓孔，則將一個完整的墻視為一個實六面體基本單元，將一個墻孔視為一個虛六面體基本單元（如右圖所示） ). 墻是這兩種幾何形狀差異的結果。 在其中一個山墻的位置放置一個六面體組。 在透視模式下，調整高度和寬度。 注意長度一定要比外壁厚，這樣前面計算差值的時候會把壁穿成一個洞；

4、如果在建組過程中忘記切換視口，組內的線面和組內的線面不在同一個視口上，會給后續的設計推敲建模操作和模型展示帶來麻煩。 最快捷的更改方法是點擊分組，鼠標左鍵點擊三下，選擇所有模型，然后點擊遮罩工具中的選區，點擊相應的視口，比如選擇視口，這樣所有選定的內容都將切換到該視口。

三、操作要點

1、使用“m+ctrl”/“q+ctrl”等復制變換功能，減少鋼筆畫線操作，提高建模速度。

2.合理建組，慎用（占用顯存多）

3、合理定義視口，使模型得以展示

4.旋轉移動時盡量輸入準確的值

5、模型微調時，優先使用聯通工具對平面上的線路進行操作。

任務寶+金群寶的工具應用

四

相關命令和快捷方式

調出實體工具欄

選擇鍵：空格

創建組件命令：G

群組命令：右鍵-創建群組快捷鍵自定義

查看和顯示隱藏元件：Edit-快捷鍵自定義

翻轉平面：ALT+V

爆炸：SHIFT+G

粘貼到位：ctrl+shift+v

切換透視模式（快捷鍵 k）

平行投影：Alt+P

反轉平面：Alt+F

隱藏物品：Alt+H

隱藏模型：Alt+Y

取消隱藏：Alt+O

分解模型：Alt+X

粘貼到位：Alt+V

標準視圖：Ctrl+數字
