使用SVG提高視覺設計的表現力，使設計更加豐富多彩。

前言

SVG 概述

隨著瀏覽器對矢量圖形的支持越來越好。 在過去三年的網頁設計中，我們可以發現矢量圖形，也就是SVG的應用越來越廣泛，可以大大提高視覺設計的表現力和設計體驗。 本文將談?wù)凷VG在網頁設計中的一些應用場景，希望能給大家?guī)硪恍﹩l(fā)。

首先簡單介紹一下SVG：

SVG 代表可縮放矢量圖形 ( )。 它由萬維網聯盟 (W3C) 開發和維護。

SVG 相對于 Web 的其他圖像格式具有無可比擬的優勢，尤其是現在，因?yàn)樗恍枰紤]屏幕比特率的問題。 無論您的新智能手機有多密集（以及您的幀速率有多高），矢量仍然會像新雪一樣清晰。

如今，無論是設計工具還是瀏覽器，對 SVG 的支持都越來越好，您可以放心使用，讓您的設計更加出彩。

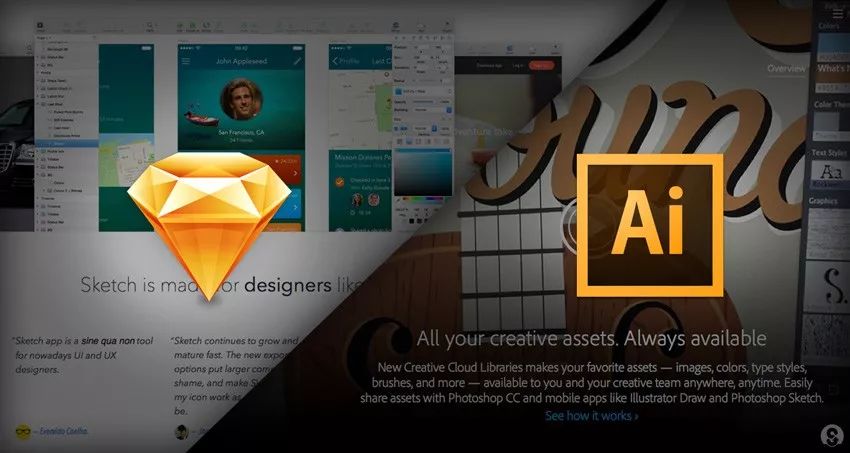

例如，有強大的設計工具和Adobe。

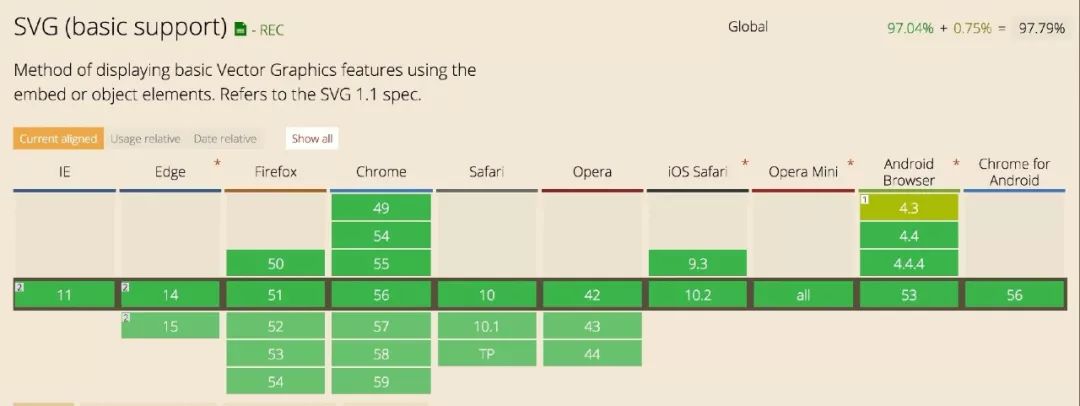

瀏覽器也差不多是綠色的，其實這里指的是聯通終端。 PC端，還是要注意IE。

總結 SVG 的一些優點：

1.與碼率無關，完美顯示，一張圖適應多種規格

2.強大的設計工具支持

3.交互方便，動效編譯方便

圖標應用

ICON是SVG的典型應用場景，因?yàn)槭窍蛄筷P(guān)系，所以不需要像以前那樣考慮裁剪各種倍數的圖片來適配高清設備，所有設備直接一張圖片就可以搞定。

下面的demo大家可以體驗一下，只需要一張SVG，無論碼率多不正常，都可以完美高清顯示：

圖標應用

圖標換膚

由于 SVG 是以 XML 格式描述的矢量圖形，它帶有許多屬性來定制其性能。 比如填充顏色，使用SVG可以很方便的改變圖形的填充顏色，對于一些需要改變的場景就派上用場了。 例如下面的演示：

掃描體驗：

只需要改一行代碼，就可以隨心所欲地改變圖標的??顏色。

圖標應用

ICON動漫

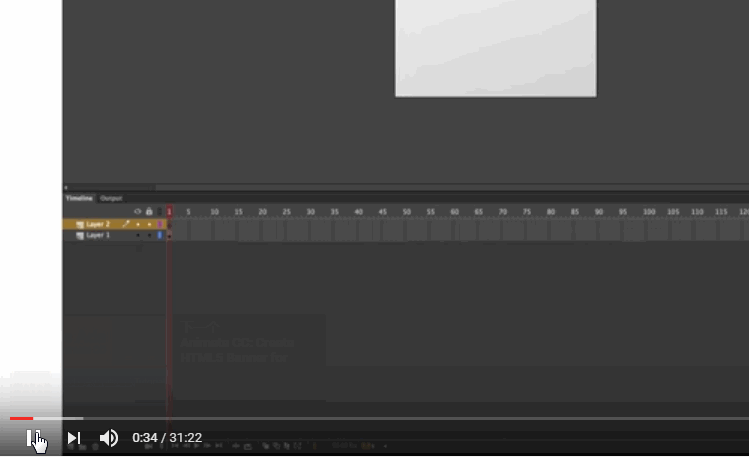

所謂動畫，就是同一個模型從一種形狀變成另一種形狀。 近三年來，這些微動效果在網頁應用中的使用越來越多，尤其是在一些按鈕的交互操作中。 比如播放器的按鈕交互使用了動畫：

大家可以掃碼體驗這些微動畫，在一些按鈕的交互中使用，讓交互更加圓潤。 而不是像以前那樣直接切換圖片。

如何實現動畫，敬請期待下一篇教程。

SVG在文本中的應用

在網絡世界中，文字占據了重要的位置。 過去，文字通常通過不同的字體來增強其表現力和美感。

近三年來，隨著W3C標準的不斷發展，利用CSS和SVG的一些屬性，可以達到一些等設計軟件才能達到的療效。 下面說一下SVG在文本中的應用。 其實使用CSS也可以達到一些療效。

SVG在文本中的應用

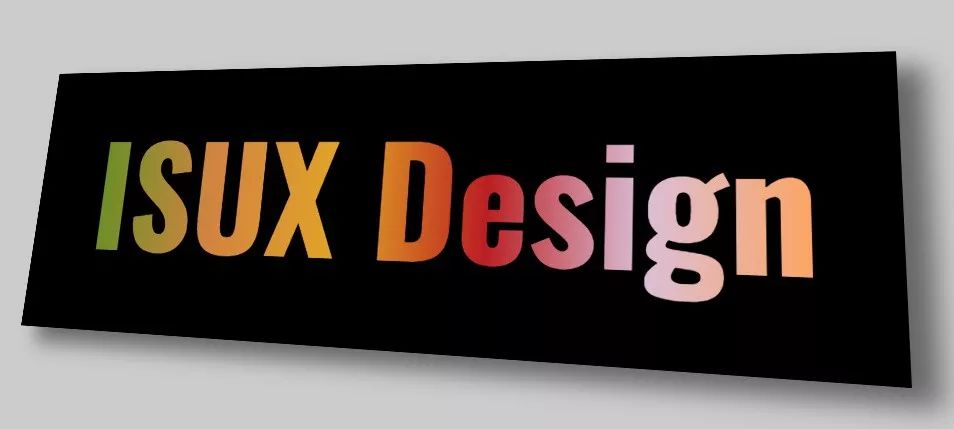

漸變文字效果

漸變文字，故名思義，就是用漸變色來填充文字。 本來，這些詞的療效只能等待設計工具來實現，太過局限和不靈活。 如果你用SVG，你可以很靈活的使用它，而且用一段代碼就可以搞定（現在你也可以用CSS來使用這個效果）。

<svg xmlns="http://www.w3.org/2000/svg" version="1.1" viewbox="0 0 1200 400">  <title>Applying a gradient background to text in SVGtitle> -->  <defs>   <linearGradient id = "filler" x = "0%" y = "100%">    <stop stop-color = "olivedrab" offset = "0%"/>    <stop stop-color = "peru" offset = "20%"/>    <stop stop-color = "goldenrod" offset = "40%"/>    <stop stop-color = "firebrick" offset = "60%"/>    <stop stop-color = "thistle" offset = "80%"/>    <stop stop-color = "sandybrown" offset = "100%"/>   linearGradient>  defs> <text x="100" y="70%" font-size="205" fill="url(#filler)">ISUX Designtext>svg>

只需幾行代碼就可以實現漸變文字的效果，并且可以自定義文字。

掃描體驗：

這里不僅可以填充漸變，還可以用圖片填充文字，達到你想要的文字效果。

SVG在文本中的應用

動態文字療效

不僅可以用顏色填充，還可以用視頻或者gif動圖來填充文字，充分發揮你的想象力，實現各種腦洞大開的文字效果。

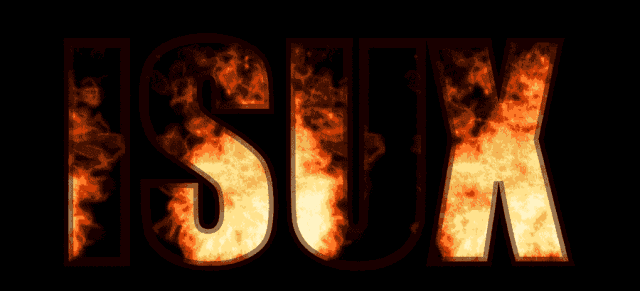

比如下面這個燃燒文字的療效就是用gif圖片填充的。

里面是gif圖片填充的動態效果，也可以用視頻填充文字實現動態效果。 掃碼體驗：

SVG遮罩的應用

Mask 仍然是各種設計工具中的一個強大工具，利用它可以實現各種特殊的圖形效果。 以往，為了在網頁上實現特殊的圖形效果，設計師只能先設計出效果，然后再裁剪圖片，用圖片在網頁上實現。

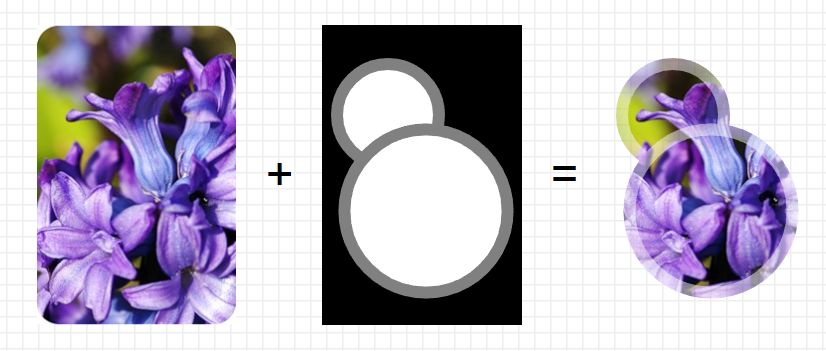

而利用SVG中的mask屬性可以輕松實現各種特殊的圖形效果。 比如下面的圖形效果：

以前只能通過切圖來實現，現在只需要幾行代碼就可以實現。

SVG蒙版應用

動態文字療效

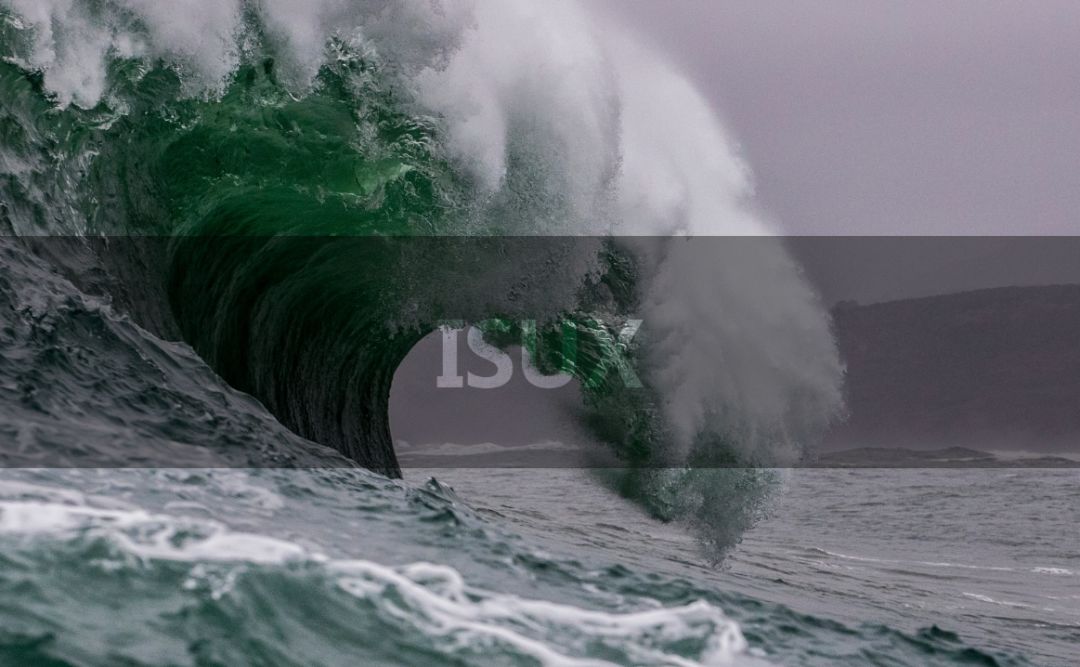

同樣的遮罩也可以應用在文字上，實現一些鏤空透明的文字視覺效果：

掃描體驗：

不僅可以實現一些靜態的特殊畫面效果，還可以通過圖層和其他元素實現一些動畫效果。

SVG蒙版應用

面具動漫效果

在 SVG 蒙版的幫助下sketch視覺設計教程，我們可以創建一個類似霓虹燈的文本動畫效果，如下所示。

掃描體驗：

也可以結合視頻實現特殊形狀的動態療效：

具體療效可以去這里體驗↓↓↓

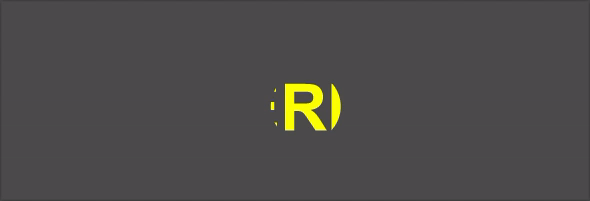

使用層來實現聚光燈的動畫效果也很簡單，如下圖：

SVG動畫應用

動畫也是SVG的一個典型應用，尤其是近三年用的比較多。 讓我們來看看SVG動畫的一些應用。

SVG動畫應用

面具動漫

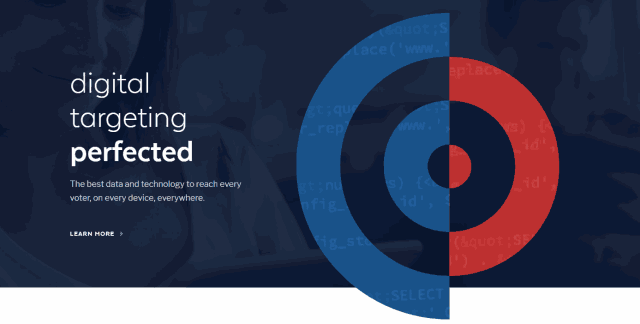

什么是面具動畫？ 只要看看圖片，你就會知道。

看完圖片是不是覺得似曾相識？ 這些使用 SVG 實現的蒙版動畫在過去三年中在網絡上流行起來。 您可以隨時隨地聽到它的使用，并以各種方式使用它。

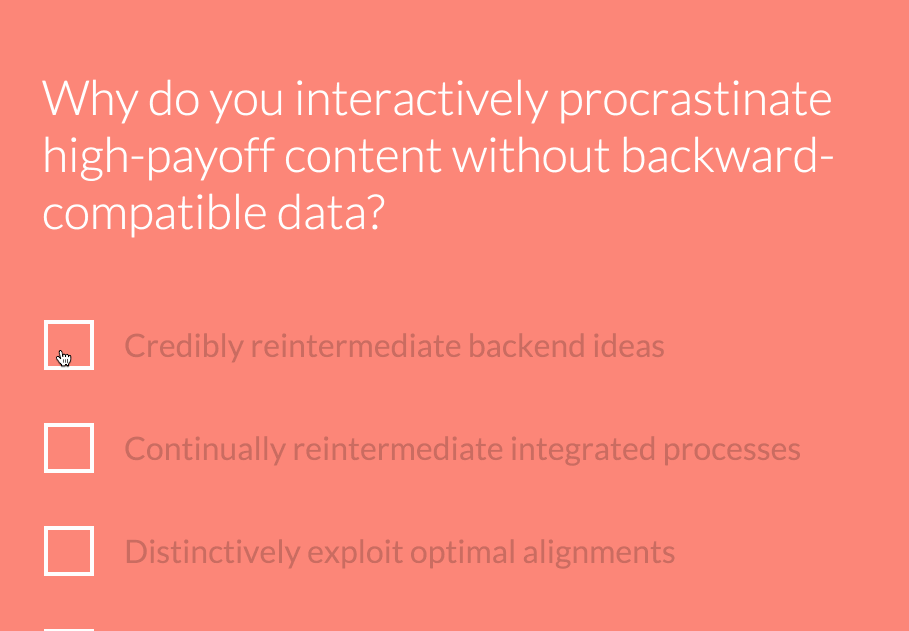

比如常見的窗體也可以使用遮罩動畫來實現有趣的交互動畫效果：

這些面具動畫使用SVG實現成本非常低，基本上只需要設計者導入矢量圖形的SVG格式并添加幾行代碼就可以輕松實現。

SVG動畫應用

卡通片

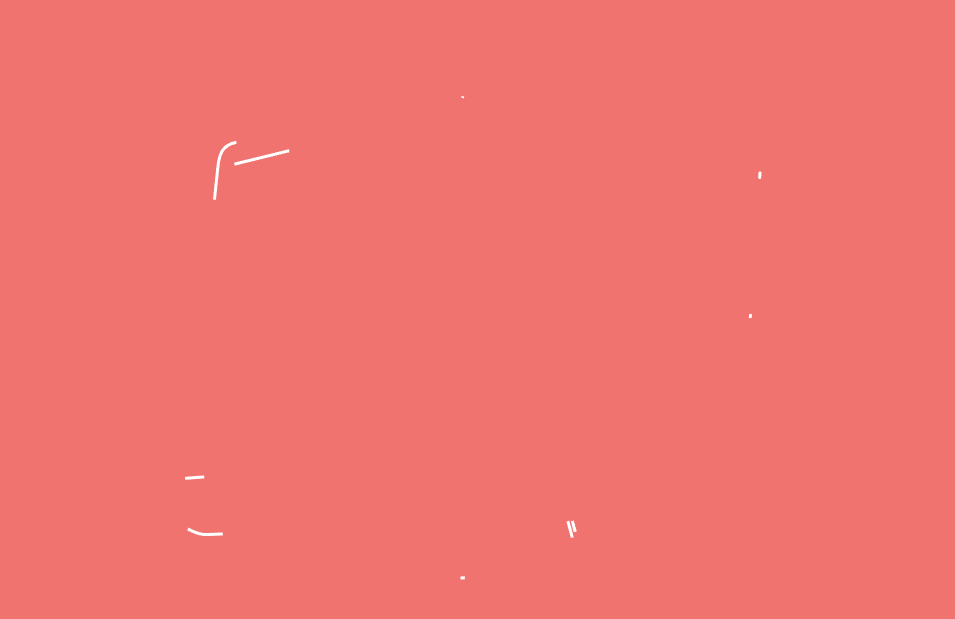

動畫的icon部分已經介紹過了，icon的使用只是小試一下。 它的好處遠不止于此。 例如：

使用SVG，實現這樣的變形動畫是非常容易和簡單的。 剩下的就看你的想象了。

比如我要做蘋果產品之間的進化，我可以用SVG來實現產品之間進化的動畫。 掃碼體驗：

使用SVG，您可以充分發揮您的想象力，實現各種有趣的動畫。

SVG動畫應用

過渡動畫

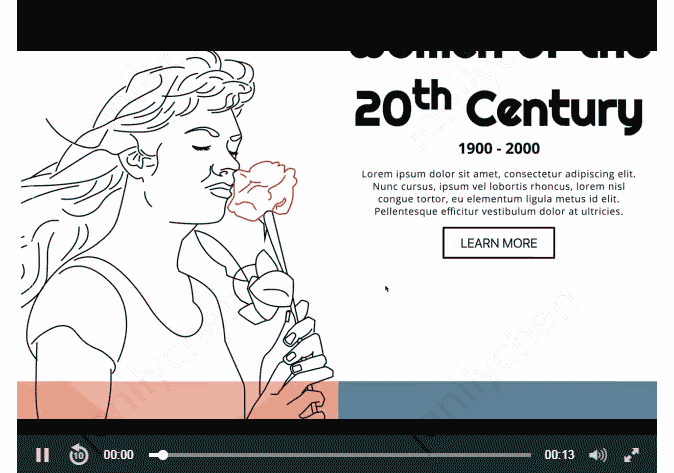

結合上面提到的動畫和遮罩動畫，我們可以實現一些很酷的轉場動畫，即不同頁面之間的轉場效果。

或以下之一：

體驗地址↓↓↓

SVG動畫應用

過濾動漫

說到SVG動畫，就不得不提SVG濾鏡動畫。 使用 SVG 濾鏡，我們可以實現一些特別強大的動畫效果。

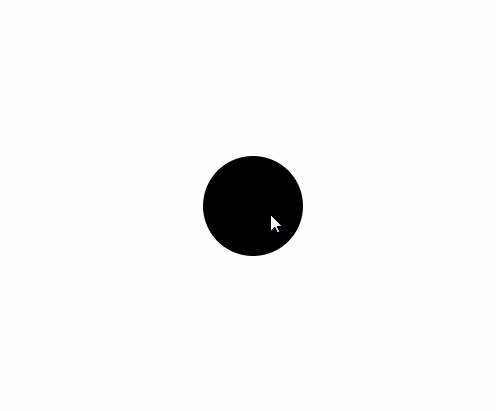

例如，使用 SVG 過濾器可以輕松實現類似于右側所示的粘性效果：

或者這些炫目的圖片動態效果也可以通過使用SVG濾鏡輕松實現：

下面是一些常見的應用。 只要發揮你的想象力，善用SVG濾鏡，你就可以實現更有趣的動畫效果。 您可以查看文章旁邊的參考鏈接以尋找靈感。

總結

隨著瀏覽器對Web標準的支持越來越好，你現在可以放心大膽地使用SVG了。 本文總結了SVG的一些典型應用場景，如圖標、文字效果、動畫應用等。 當你在做視覺設計或者一些動畫設計的時候，可以結合具體項目的特點應用SVG，也可以翻閱這篇文章尋找靈感。

大家還有什么SVG的玩法sketch視覺設計教程，可以在評論區留言一起討論。 如有疏忽或不理解之處，還請多多指教！
