最近棧長發現IDEA可以畫思維導圖，厲害了！

其實這要靠IDEA的UML插件。 由于也是UML圖，所以本文就從UML圖上撕下來看看IDEA是怎么畫思維導圖的。 順便說一下，我將向您展示哪些 UML 圖。

哪些是UML？

UML全稱： ，由OMG組織（Group ）于1997年發布。

UML 是一種面向?qū)ο笤O(shè)計的建模工具，它獨立于任何特定的編程語言。 UML 可以通過一種簡單直觀的語言來定義圖形。

如果你還不知道什么是UML圖，那我們舉個反例，比如我們經常遇到的設計模式中必須用到的類圖，業務流程中用到的時序圖。 這個經典的UML圖已經深入流行。

雖然UML圖遠不止于此，UML圖還包括時序圖、用例圖、類圖、活動圖、協作圖、組件圖、對象圖、狀態圖、交互圖、部署圖等。

在線繪制UML

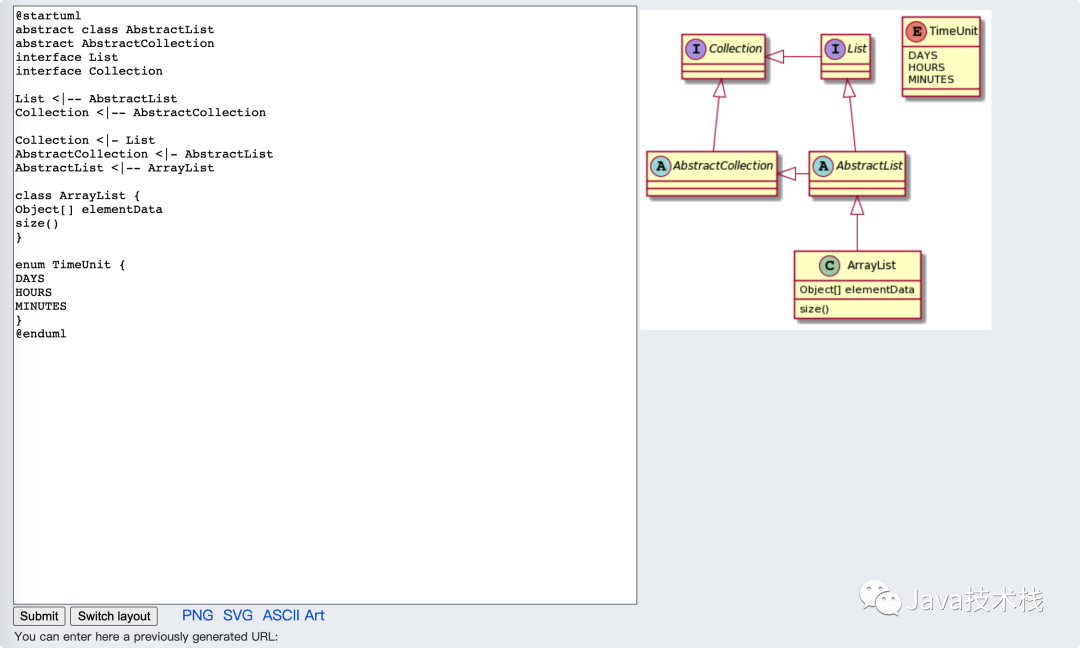

我們可以通過網站在線繪制UML圖。 是一個支持快速繪制各種UML圖的開源項目。

網址：

只要熟悉UML語言的句型，就可以輕松畫出這種類圖。

IDE插件繪圖UML

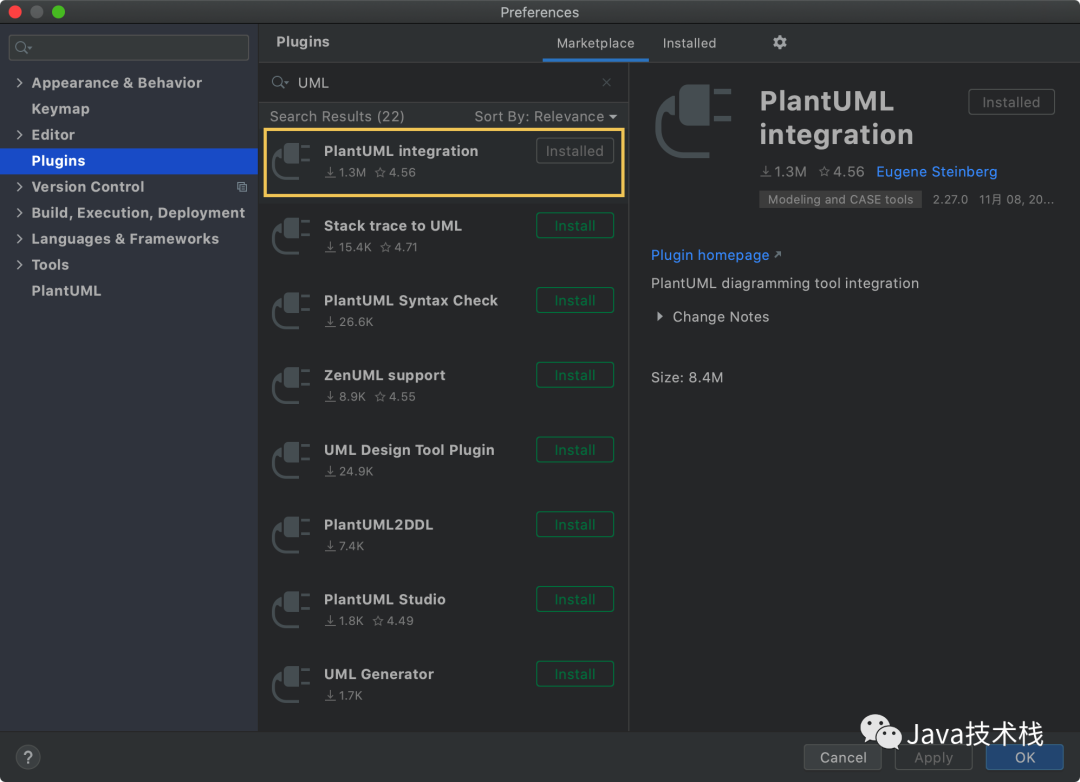

同時提供IDEA插件。 本文以IDEA為例進行演示。 可以在IDEA上搜索“”安裝。 更多IDEA插件和教程，關注公眾號Java技術棧，回復“IDEA”獲取。

安裝完成后，通過菜單New>File創建UML圖：

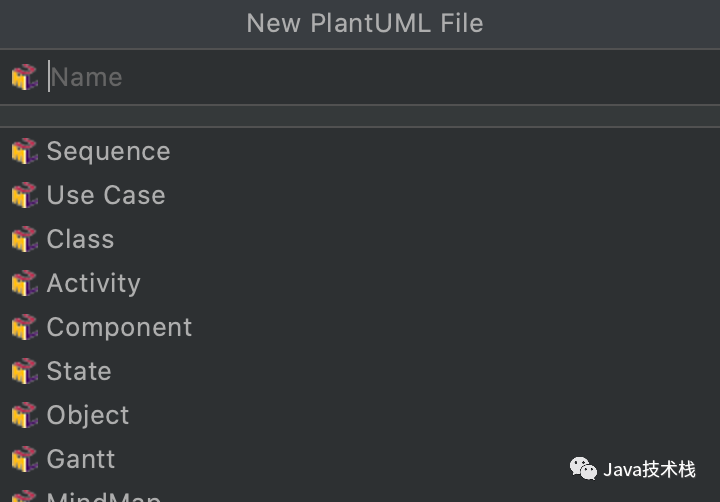

單擊菜單后，將要求您輸入 UML 圖文件名并選擇 UML 圖類型。

只有從這里您才能看到所有可以創建的 UML 圖類型。 翻到最下面，是現在比較流行的組織結構圖、原型圖、思維導圖。 但是，畫那些很突兀intellij idea畫uml圖，不推薦。 我將在下面向您展示。

例如，假設我們創建一個經典的類圖（Class）：

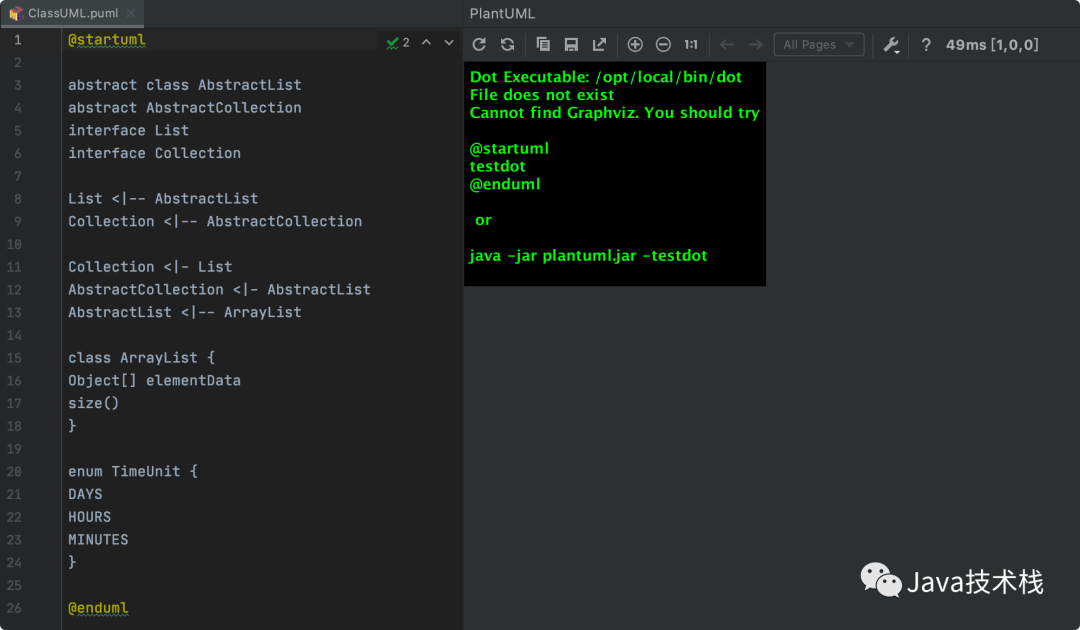

右邊是默認生成的UML類圖源碼，左邊是UML圖形生成區，但是報錯，說找不到這個依賴intellij idea畫uml圖，需要安裝。

下載鏈接：

提供了各個操作系統的安裝方法，安裝完成后重啟IDEA。

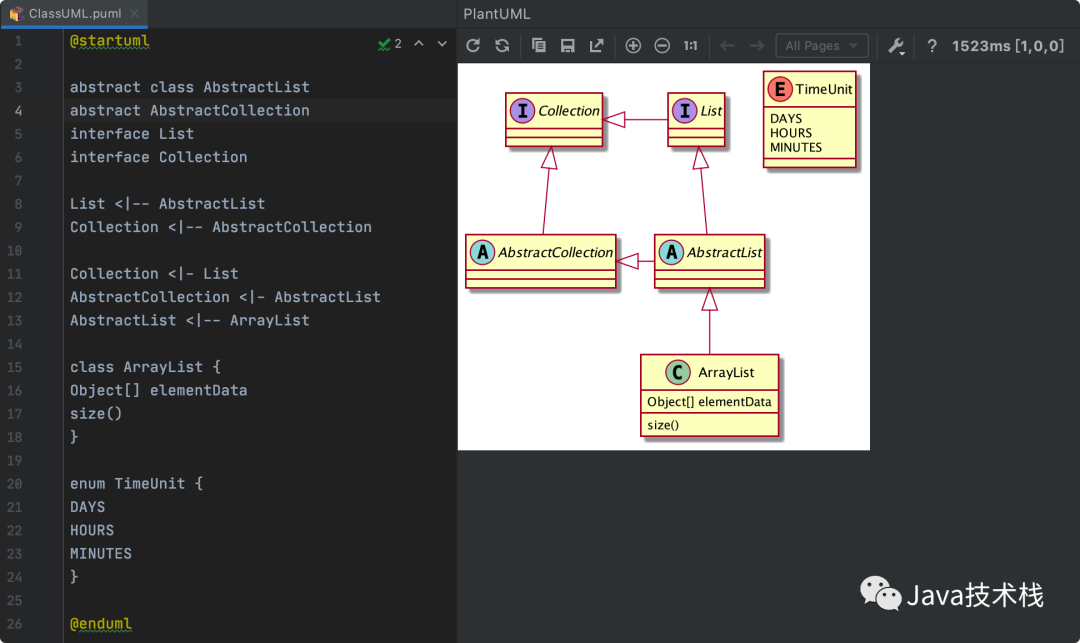

重啟后可以看到經典的UML類圖：

該插件可以使用默認模板生成以下 UML 圖。

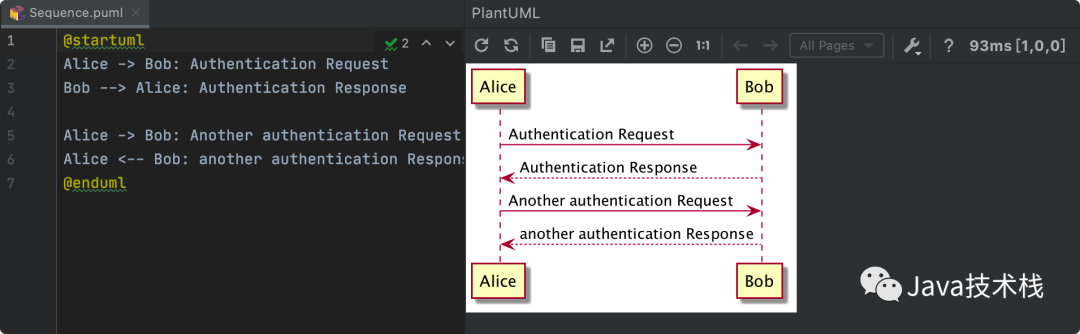

時序圖：

用例圖：

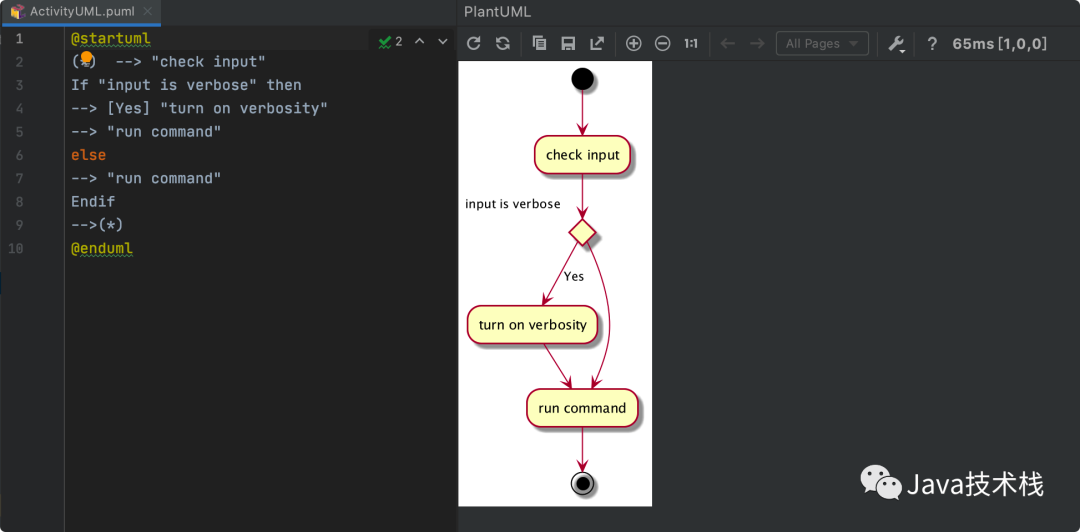

活動圖：

狀態圖：

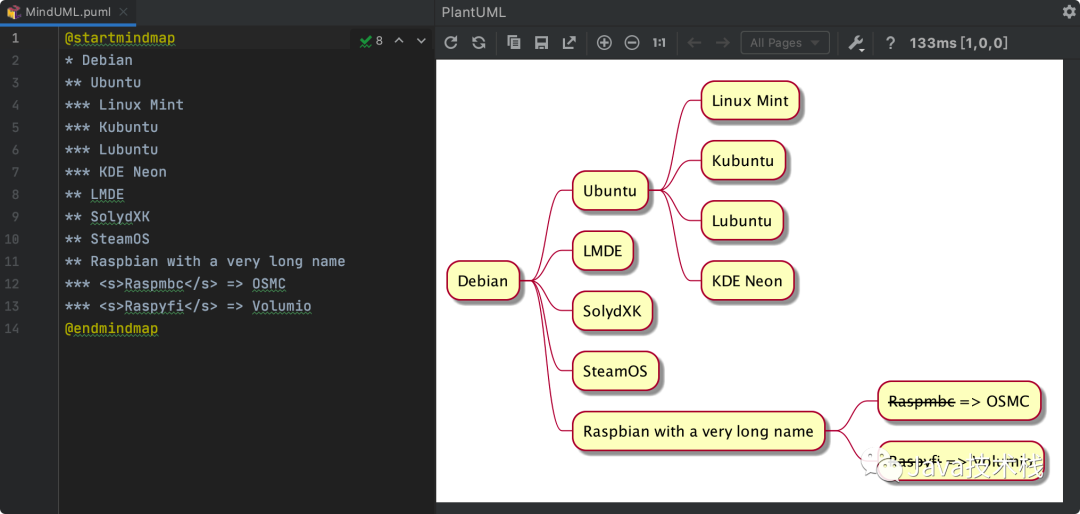

思維導圖：

厲害了，十幾行代碼生成一個思維導圖，不過這個思維導圖的外觀比較優雅，適合一些簡單的思維導圖，其他比較復雜的思維導圖，建議用其他專業的工具會更方便。

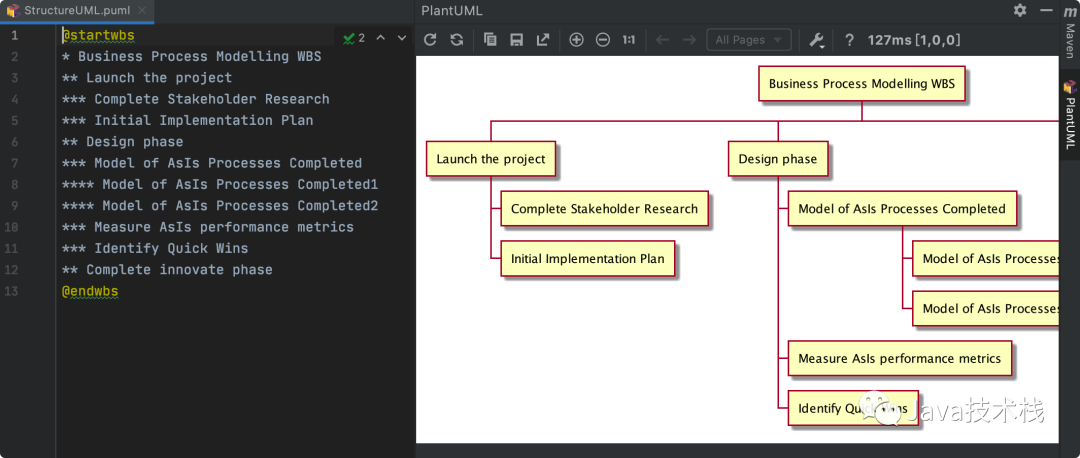

組織結構圖：

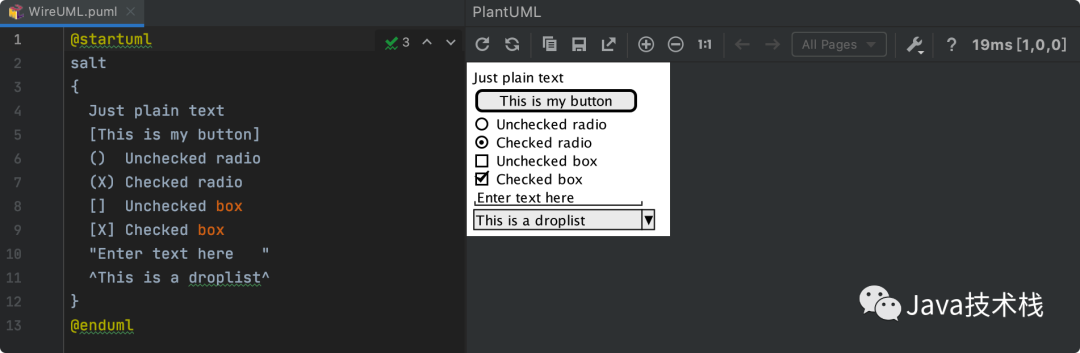

原型圖：

可見有些圖并不是很適合用UML來畫。 以后UML用代碼形成圖形，有一定的學習成本。 此外，與市面上其他繪圖工具相比，它在美觀和效率方面還是更勝一籌。 有差異。 其實，如果你不要求漂亮的外觀和簡單的圖形，UML還是可以滿足你的。

本文只介紹如何通過網頁和IDEA插件繪制UML圖。 UML句型和設計不是本文的重點。 有興趣的可以在線搜索學習，關注公眾號Java技術棧，后臺回復關鍵詞“”。 您還可以獲得完整版的英文教程。
