課程介紹

詳細講解如何使用Adobe完成圖標和界面的輪廓和設計。

通過課程，您可以熟練掌握軟件的工具。 文中包含了講師的心得和溫馨提示。

為人

已經有使用經驗，熟悉基本的UI設計知識的設計師和產品總監。

軟件安裝及工具使用指導：

歡迎加入QQ群：，與講師交流學習！ 英文視頻教程正在更新中。

圖標輪廓

首先我們來看看Xd是如何繪制圖標的。

1、打開Xd，在歡迎界面選擇尺寸，輸入規格500*500，如右圖。

2、目前Xd的功能還是很有限。 可以用來畫圖標的工具只有本書第一部分介紹的幾個工具和布爾運算工具，但是借助這個工具，我們也可以畫出一些漂亮的圖標。 ，如右圖所示。

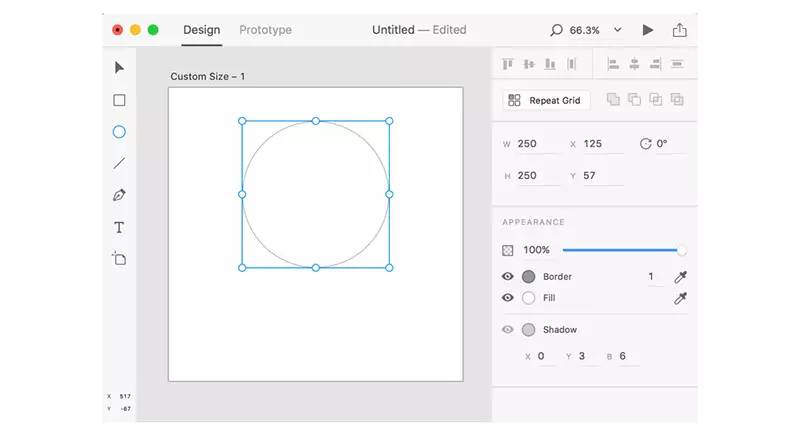

3、在畫布上使用快捷鍵E，選擇橢圓工具，按shift鍵在畫板上畫一個正圓，如右圖。

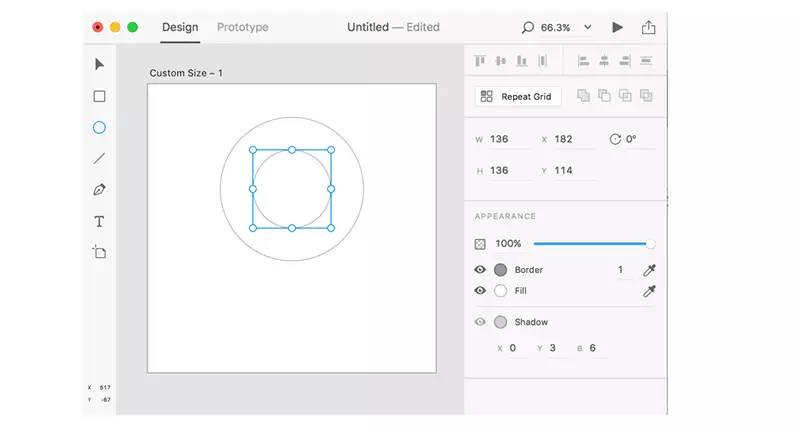

4、快捷鍵+D，復制視口，然后按住shift+鍵，拖動鍵盤，將復制的正圓縮小到合適的大小。 您可以參考右圖中的值。

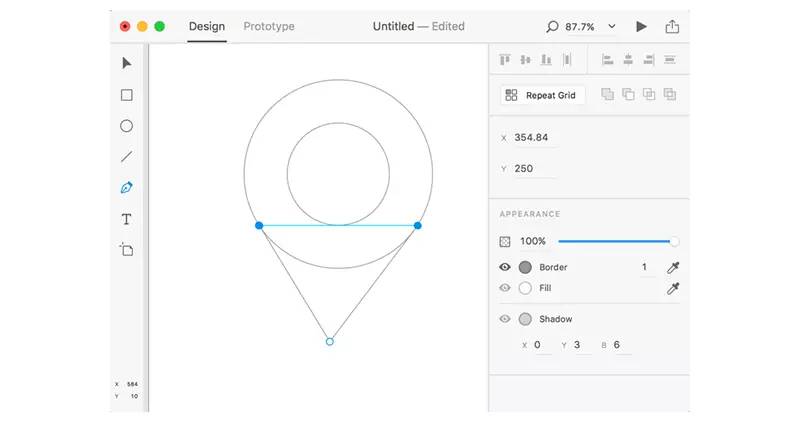

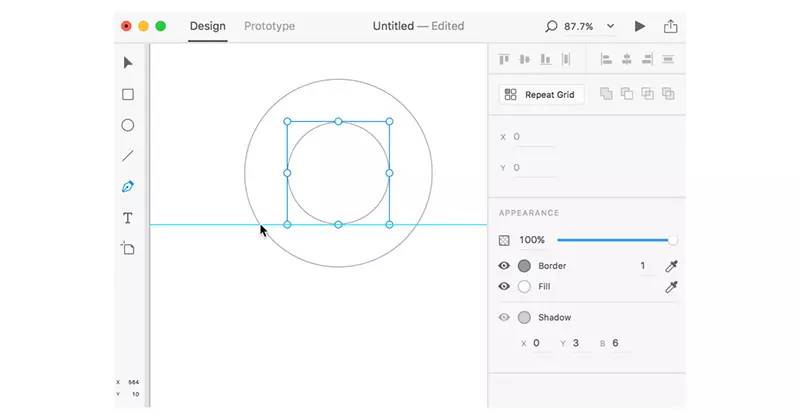

5、快捷鍵P，使用鉛筆工具，將鉛筆工具連接到與小圓平行的上方，在大圓的邊緣，連接到位后，手動會出現一條白色引導線軟件，如右圖所示。 （這里的鍵盤是毛筆形狀的，由于截圖沒有顯示鍵盤，所以自動添加了一個指針供大家識別）

6.按下鍵盤，然后點擊圓圈下方，然后返回到兩側大圓圈的邊緣。 當與第一個錨點平行時，手動繪制參考線，點擊，然后在第一個錨點處關閉圖形，勾勒出一個三角形，如右圖。

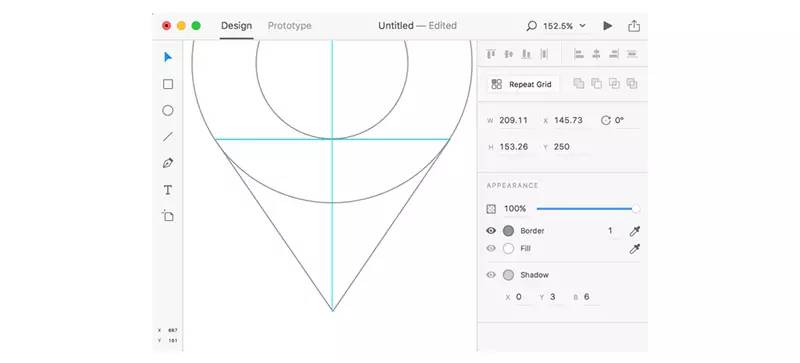

7、此時三角形最上面的錨點不以前面的圓為中心，用畫筆工具點擊錨點，然后用鼠標上的左右方向鍵與錨點位置溝通。 如果三角形的左右邊與大圓相交而不是相切，則應使用上下箭頭鍵與錨點通信使它們相切。 Xd目前的功能很不完善，完全居中需要很大的耐心。 您還可以查看右側檢測器中每個錨點的坐標來估計它。 具體估算方法如下：

A：查看三角形一側端點的X軸值，查看三角形一側端點的X軸值。

B：左邊的值乘以左邊的值，減去2，加上左邊的值，得到底部錨點的X軸值。

調整后的療效如右圖所示。

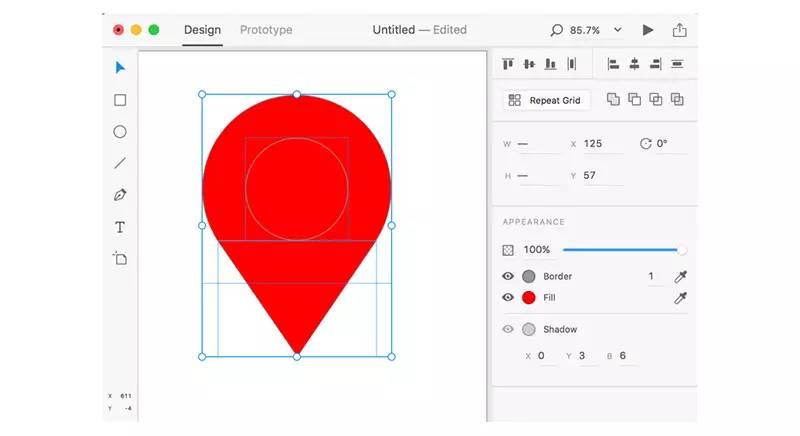

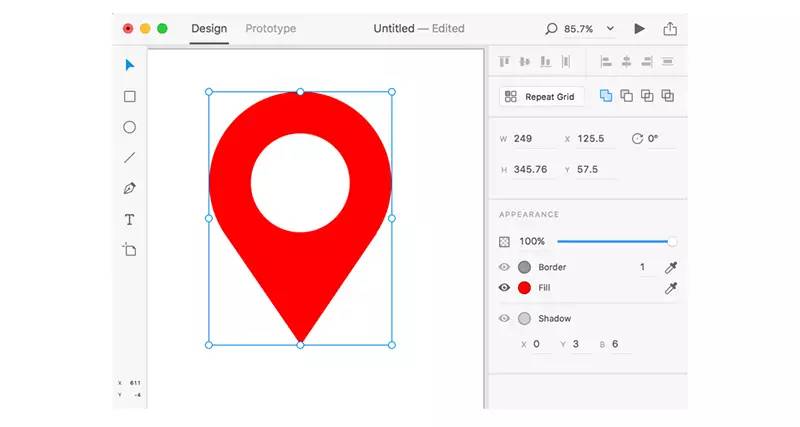

8、快捷鍵V，用選擇工具選中所有視口，然后設置視口的填充色為白色，如右圖。

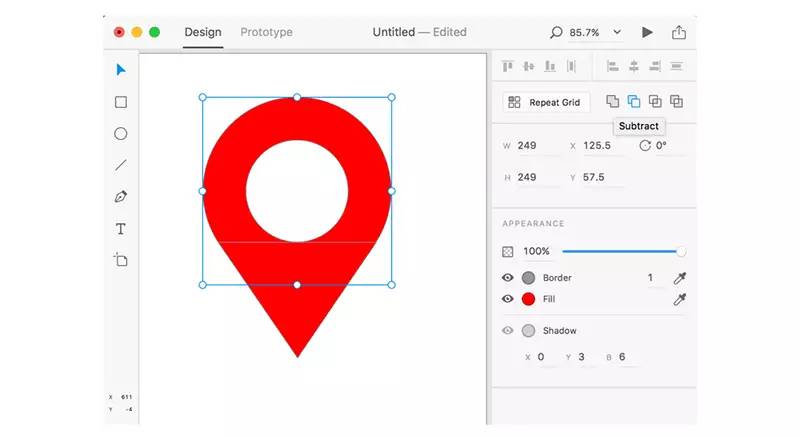

9.選中大圓和小圓視口，點擊兩側檢測器中布爾運算工具中的第二個工具——減去頂層工具。 如右圖所示。 如果要改變大小圓的相對位置和小圓的大小，再次點擊布爾運算工具取消布爾運算，即可調整視口。

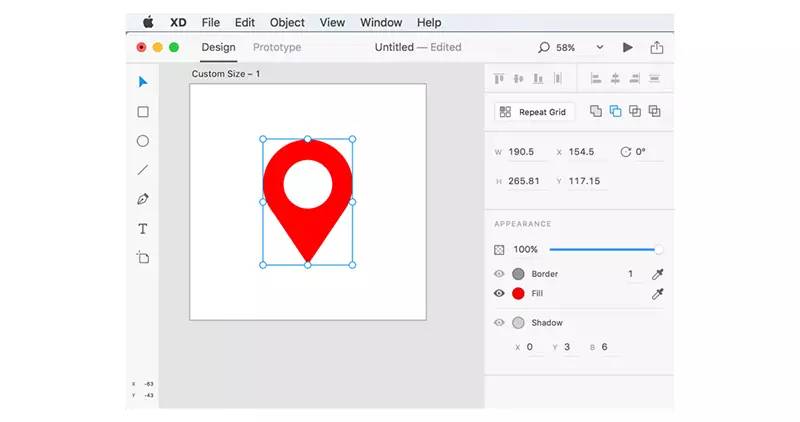

10、選中圓形和三角形視口，執行布爾運算工具中的合并視口工具，合并兩個視口。 基本上，圖標的輪廓就完成了。 視覺考慮后，取消遮罩，點擊后面的耳朵圖標。 如右圖所示。

尖端：

1.繪制圖標時圖標沒有填充，因?yàn)檠€更方便我們準確對齊。

2. 為了獲得盡可能準確對齊的圖標，建議在繪制時盡可能放大畫布以檢查對齊情況。 在 Mac 上，您可以用兩根手指在觸摸板上放大和縮小以放大畫布。

3、xd目前無法設置腰線的端點，腰線的端點只能是直角。

4.Xd暫時只能繪制簡單的圖標，可以通過布爾運算得到。 對于更復雜的圖標，建議在導出到 Xd 之前使用 AI 或繪制它們。 導出方法稍后介紹。

應用界面設計

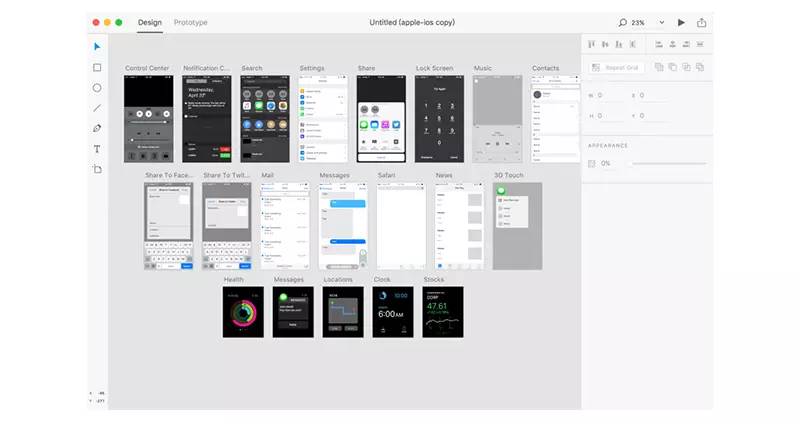

在畫界面之前，我們可以在歡迎界面點擊部分的內容，查看軟件自帶的一些系統界面，右圖是iOS的內容。 以上內容均可編輯復制使用。

xd暫時設計功能比較少。 不太建議大家UI界面設計都用Xd。 在界面部分，我只講Xd中非常強大的Grid（重復網格）功能。

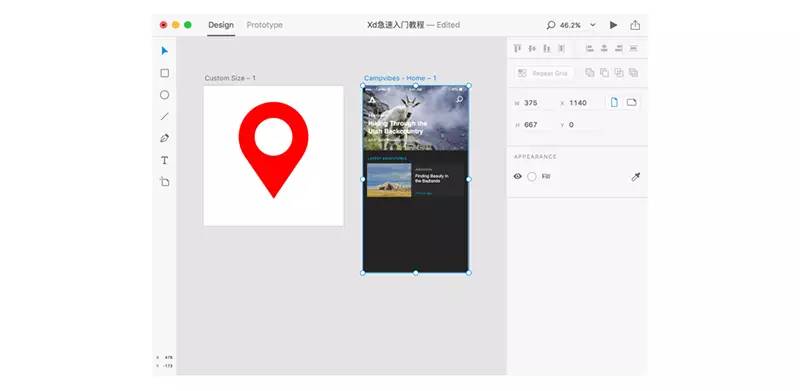

1、在歡迎界面，打開示例文檔，將“-Home”復制進去，復制的快捷鍵是+C，然后回到我們創建的圖標的文檔，使用+V粘貼。 如右圖所示。

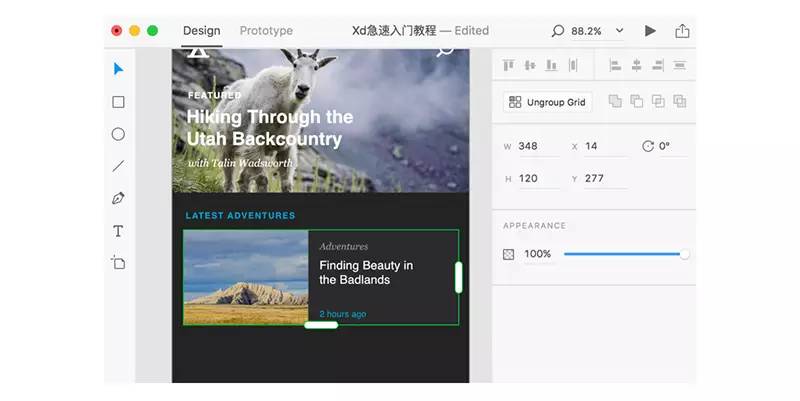

2、選中下方視口組，點擊檢測器中的Grid按鈕，可以看到視口組的選中狀態由之前的八個錨點框變成了右圖所示的狀態。

3、拖動藍色圓角方塊，會發現視口組會被手動復制ai圖標導入sketch，可以向上或向右拖動，如右圖。

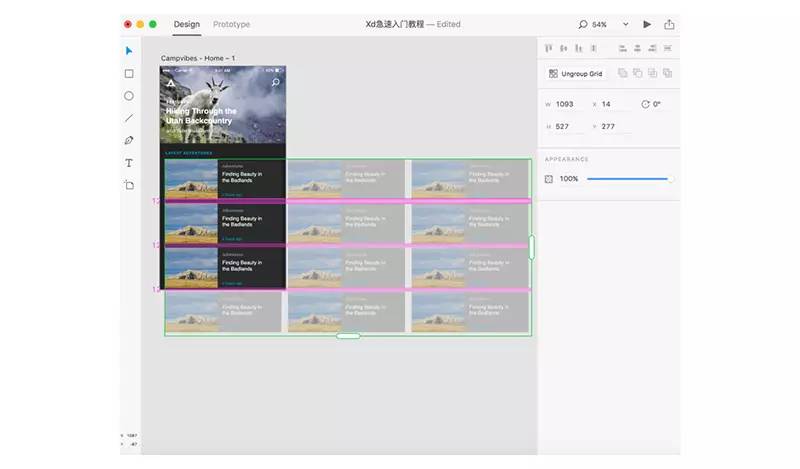

4. 將鍵盤連接到視口組之間的縫隙，縫隙會變成紅色。 按下鍵盤并拖動調整視口間距，如右圖所示。

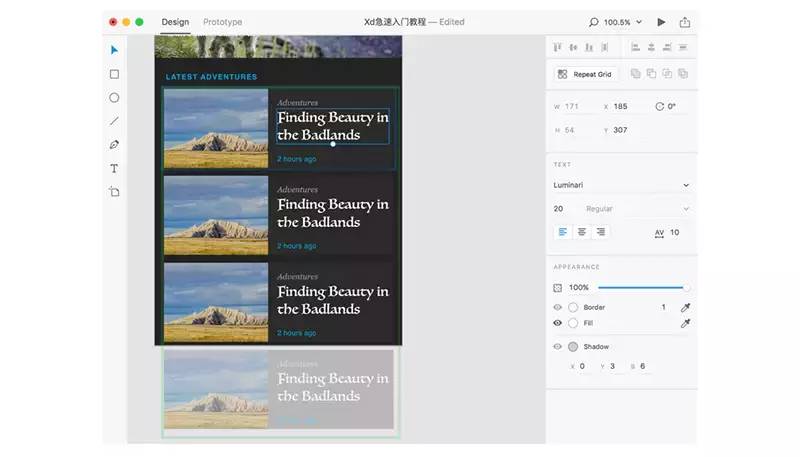

5、選擇單個視口，比如文本視口，調整任意一個文本視口的樣式，會發現這樣復制的視口組中的所有文本樣式都同步改變了ai圖標導入sketch，如右圖.

6、按住+shift鍵，批量選中視口組中的所有圖片，然后找到需要替換的圖片，全部選中拖到Xd即可批量替換，如右圖圖片。

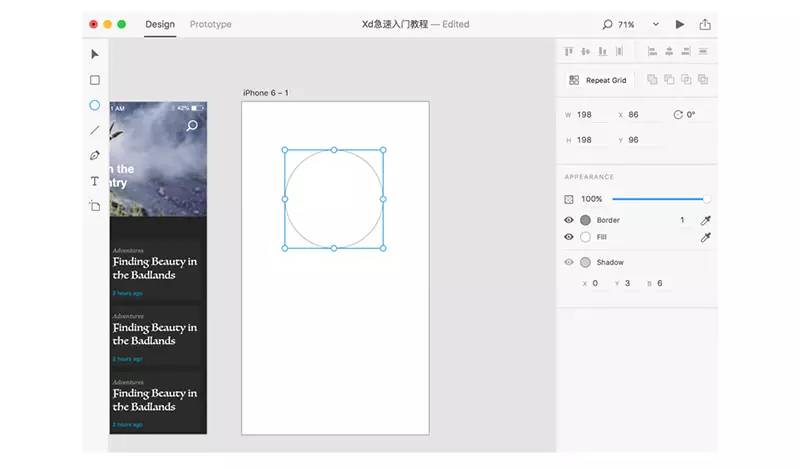

7、用快捷鍵A新建一個畫板，然后按快捷鍵E畫一個正圓，如右圖。

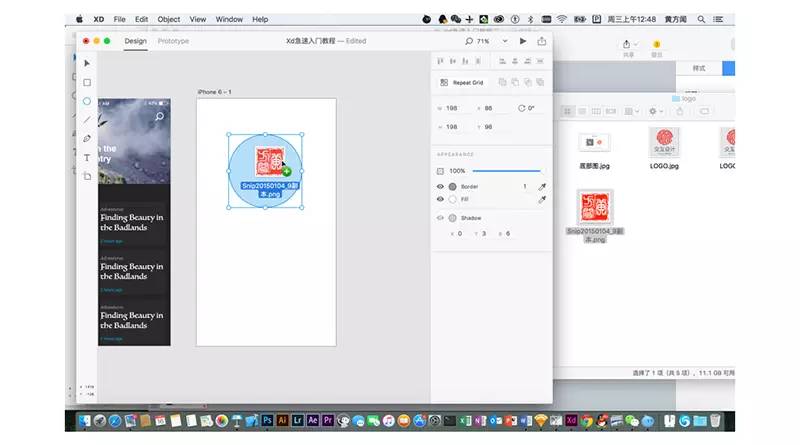

8、找到圖片文件，拖到正圓處，可以發現正圓已經手動填充圖片了。 如右圖所示。

9、快捷鍵R，用圓形工具畫出一個正圓，填充紅色，從中推出一張圖片，如右圖。

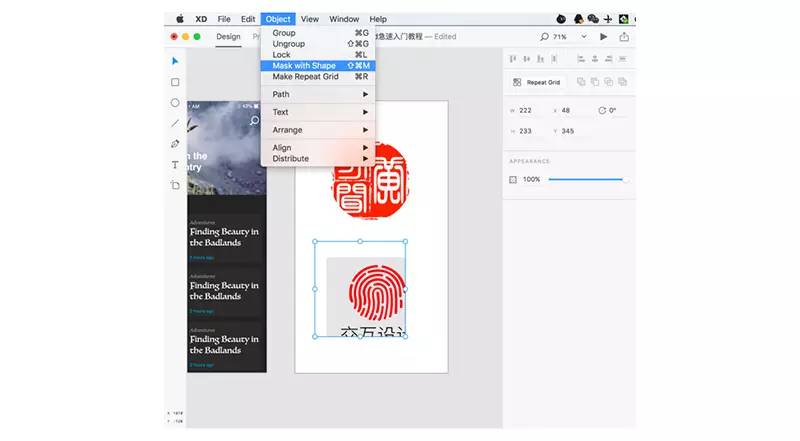

10.選中這兩個視口，然后使用快捷鍵+shift+M或者點擊菜單欄中的-將正圓設置為剪貼蒙版。 如右圖所示。

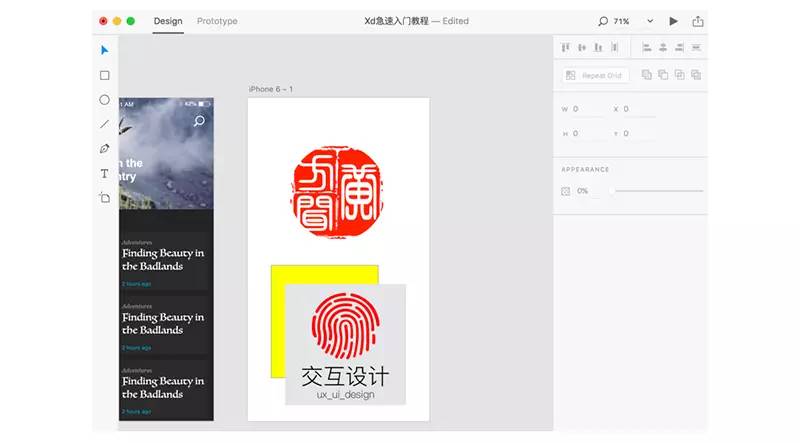

11、雙擊mask視口進入編輯模式，任意調整視口的大小和位置。 調整完成后，點擊其他區域退出編輯，如右圖所示。

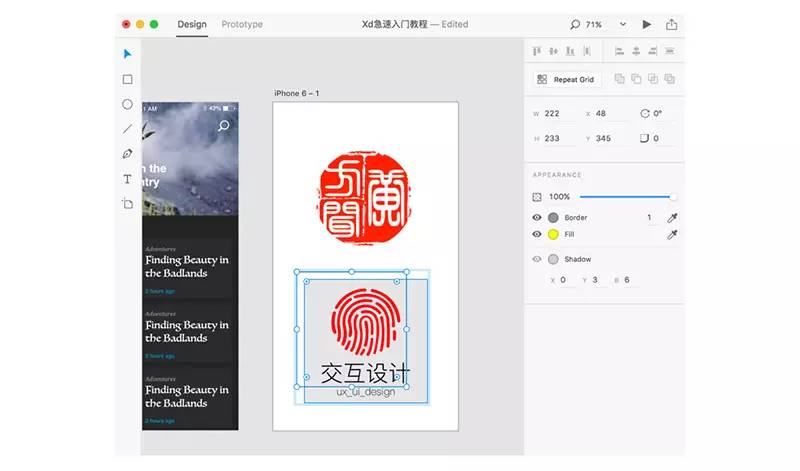

12、按快捷鍵T，輸入任意文字，然后使用快捷鍵+8或點擊菜單欄中的-Path-，將文字轉為輪廓，如右圖。

尖端：

在這個階段，Xd 的功能極其有限。 目前Xd可以定位為一款原型設計軟件，如果是一款UI設計軟件，還有點距離。 不過相信隨著時間的推移，Xd的功能會越來越多，未來可能還會有特別強大的設計功能。

這個階段建議大家使用PS或者PS等其他軟件來完成界面的設計。

輔導指導老師：黃方文

中級交互設計師，國外最早使用者之一，旨在最新交互軟件的推廣和研究。 自2007年誕生以來，專注于中國聯通交互設計領域的研究。 在中國聯通交互設計領域有著深刻的思考和獨到的見解。 提倡全棧設計師，工作效率最大化，曾多次翻譯分享美國。 最前沿的設計文檔和交互說明。 正式出版《動靜之美——移動端UI與交互動效設計解讀》一書。

跟隨教程，請查看置頂閱讀原文！ 上一期，我們將為大家?guī)?lái)教學第三例，講解“如何做交互式原型制作”。
