它是一款簡單易學、功能強大的3D繪圖軟件，因此它有很多工具欄和工具按鈕。 我們?cè)诶L圖的時候不可能將所有的工具欄都顯示出來，所以我們可以根據自己的需要來使用。 情況已定。 明天我就跟大家分享一下如何自定義工具欄設置，讓你的繪圖和建模速度快上一步。

1. 工作界面介紹

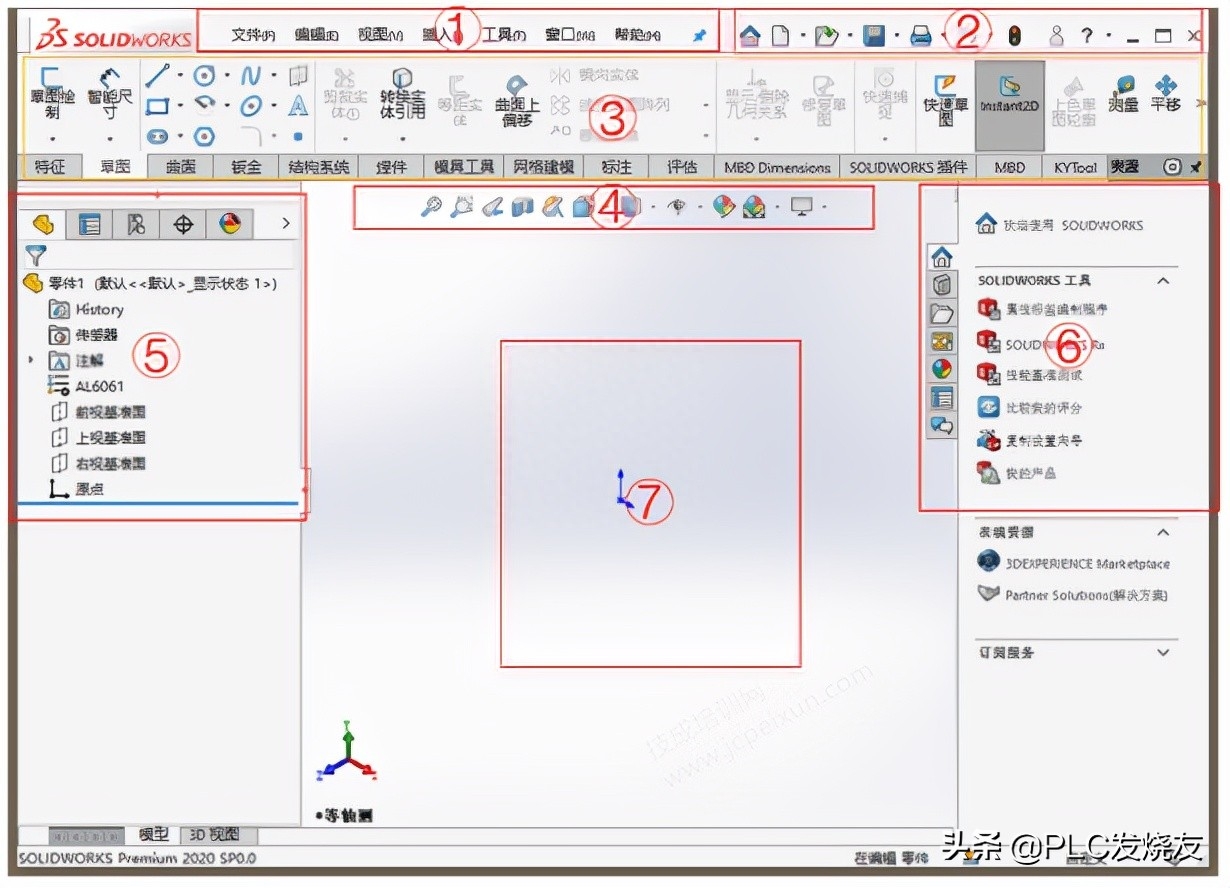

圖1（界面介紹）

圖1中：①菜單欄，②標準工具欄sketch界面，③功能工具欄，④前視圖工具欄，⑤設計樹，⑥任務窗口，⑦繪圖區域。

菜單欄：主要用于創建和編輯文件，所有功能都可以找到。 基本上所有實用的工具都可以在菜單欄中找到。

標準工具欄：這個地方主要有一些快捷命令，如：“新建”、“打開”、“保存”、“打印”、“選項”等，使用起來特別方便。

功能工具欄：主要是繪圖的各種命令的集合，包括裝配、草圖、布局、焊件、曲面、鈑金等模塊的工具，默認會顯示在該區域中。

設計樹：設計樹主要是零件的建模步驟，零件在裝配上的構成，說白了就是我們建模過程的詮釋。

任務窗豎框：任務窗豎框主要供應用程序和組件自定義屬性和工程圖紙使用。

繪圖區：繪圖區就是進行繪圖的地方，相當于A4白紙框上的內容。

2. 如何鎖定菜單欄

默認菜單欄是隱藏的。 當您將鼠標移至三角形時，菜單可見。 如果要保持菜單欄可見，請單擊“鎖定”，如圖 2 所示。

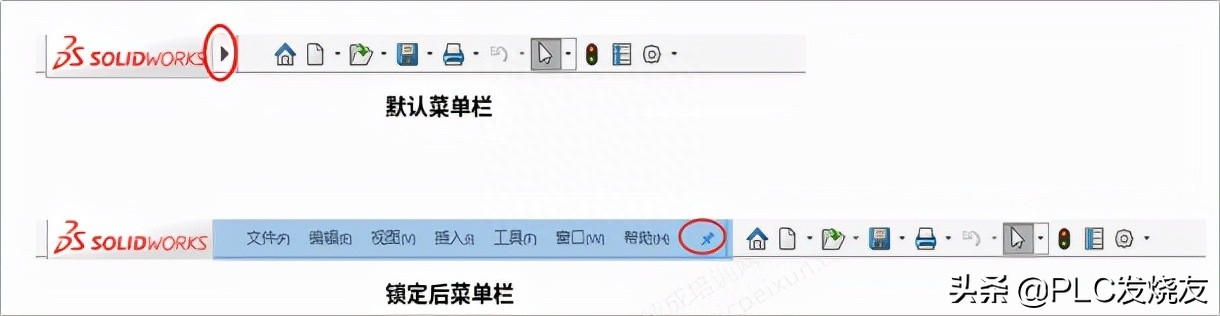

圖2（菜單欄鎖定）

3.如何調出功能工具欄

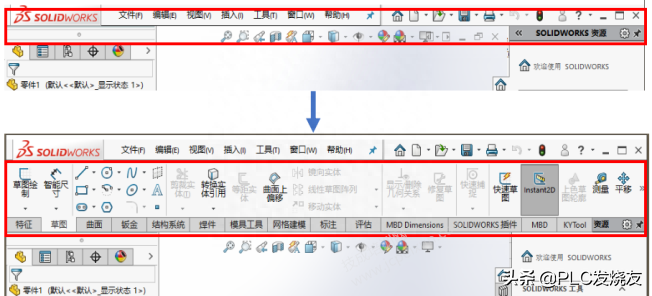

圖3

在工作過程中，有時會出現功能工具欄缺失的情況（如圖3上圖所示），那么遇到這種情況我們?cè)撊绾蜗蛳抡{(diào)整呢sketch界面，方法如下：

方法一：將鍵盤放在菜單欄任意位置→單擊鼠標右鍵→選擇“開始”，如圖4所示。

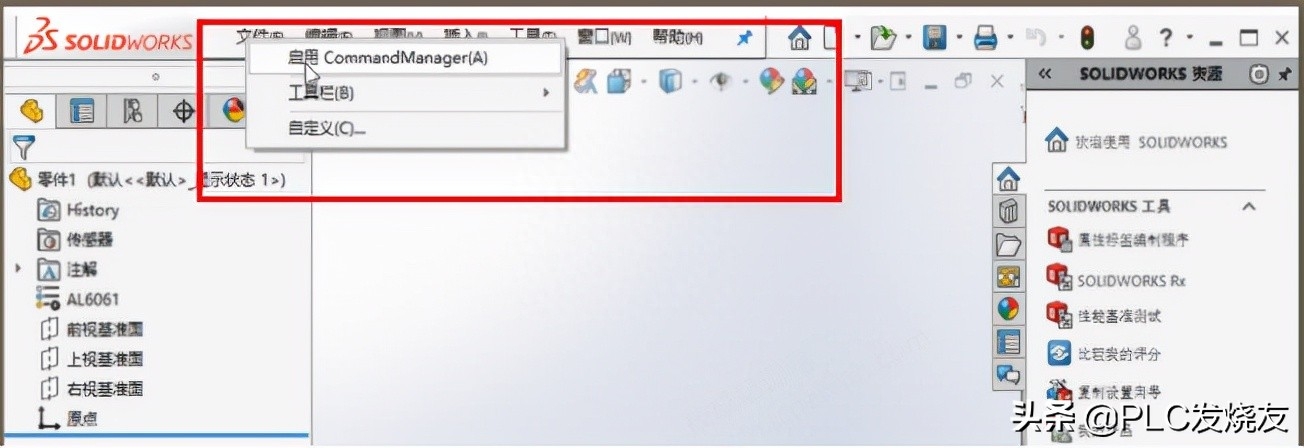

圖4（調用功能工具欄方法一）

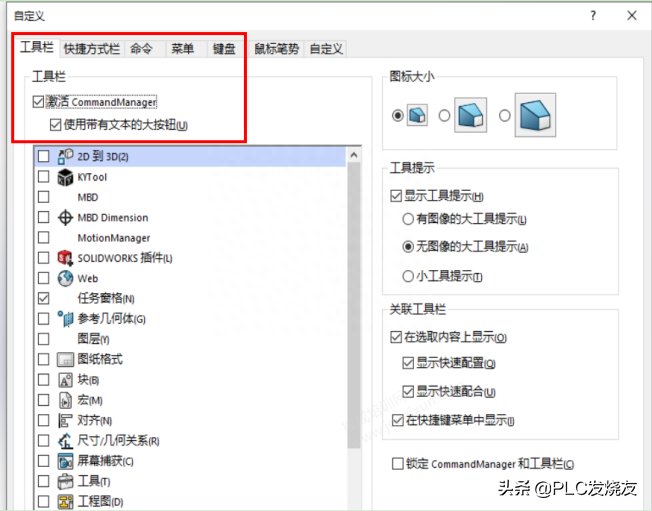

技巧二：鼠標點擊下拉選項→選擇自定義→選擇工具欄→勾選激活，如圖5。

圖5（調用功能工具欄方法2）

4. 如何訪問功能工具欄中的命令工具欄

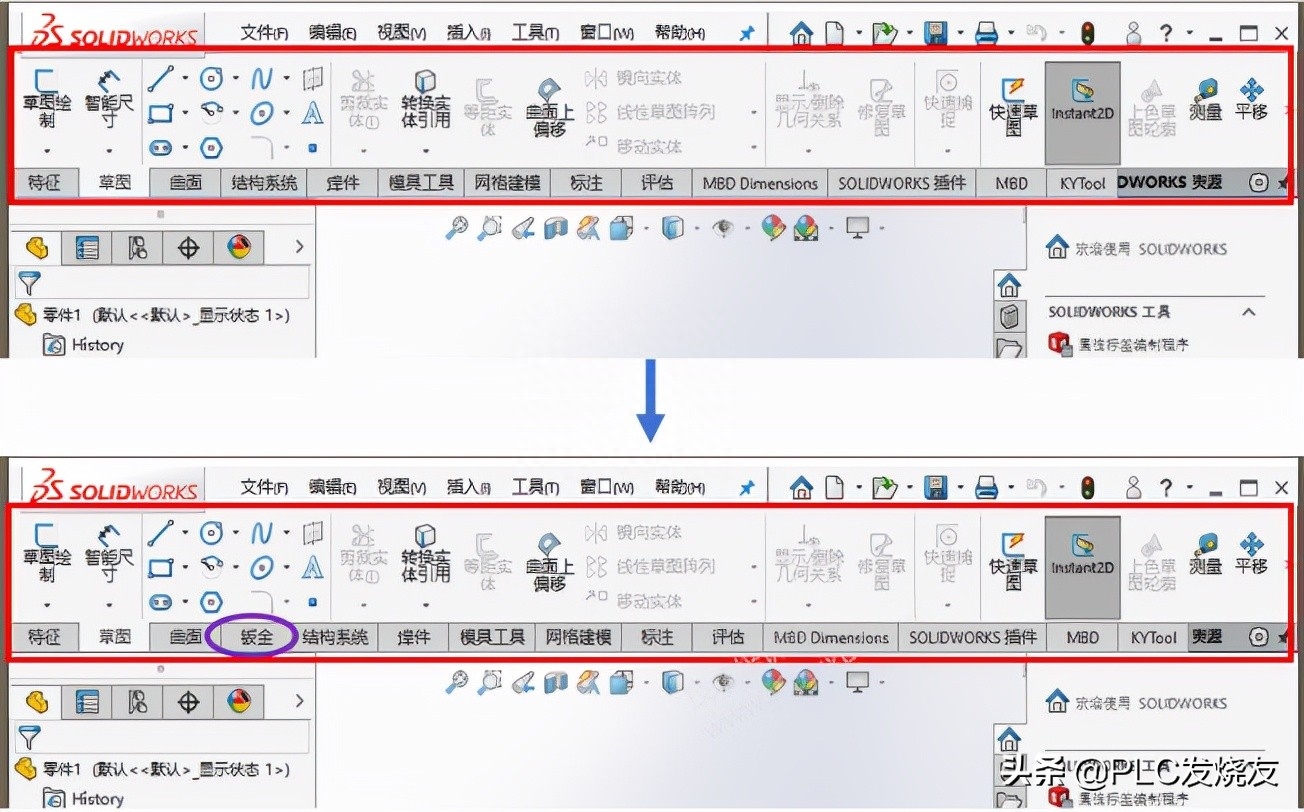

圖6

從圖6中我們可以看到，下圖比上圖多了一個鈑金命令工具欄。 如果你想讓里面圖片中的特征工具欄也有一個鈑金命令工具欄，如何操作呢，方法如下：

方法：將鍵盤放在功能工具欄任意位置→單擊鼠標右鍵→選項卡→檢查鈑金，如圖7。

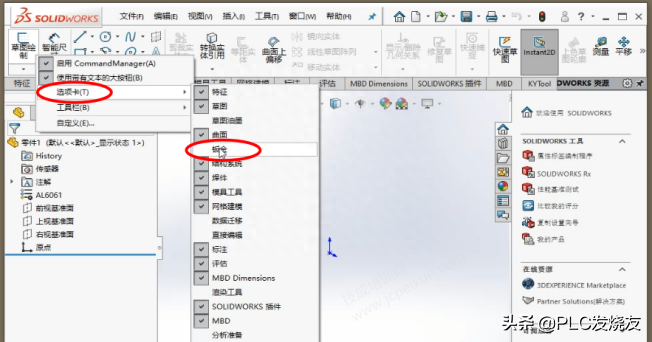

圖7（調用功能工具欄命名的方法）

5. 如何在工具欄中添加或刪除命令按鈕

有很多命令按鈕。 我們可以根據自己的使用習慣，在軟件界面上顯示一些我們?cè)O(shè)計過程中常用的命令，直接點擊即可使用。 同樣，下面不常用的命令也可以去掉。 具體操作方法如下：

1、工具欄添加命令按鈕的方式（如在前視圖工具欄添加檢測命令）

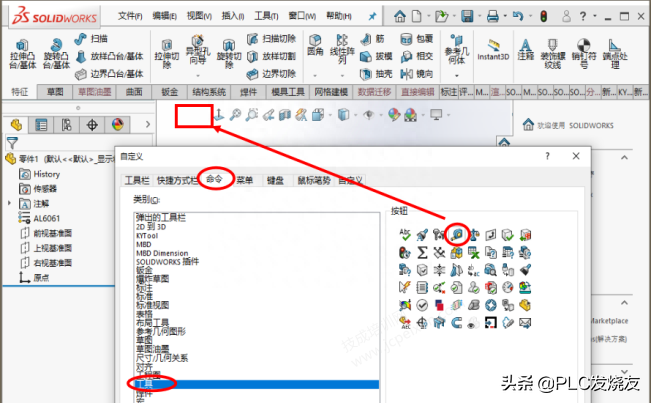

點擊鍵盤下拉選項→選擇自定義→選擇命令→選擇工具→將檢測命令圖標拖到主視圖工具欄上，如圖8。添加后如圖9。

圖8（添加命令按鈕的方式）

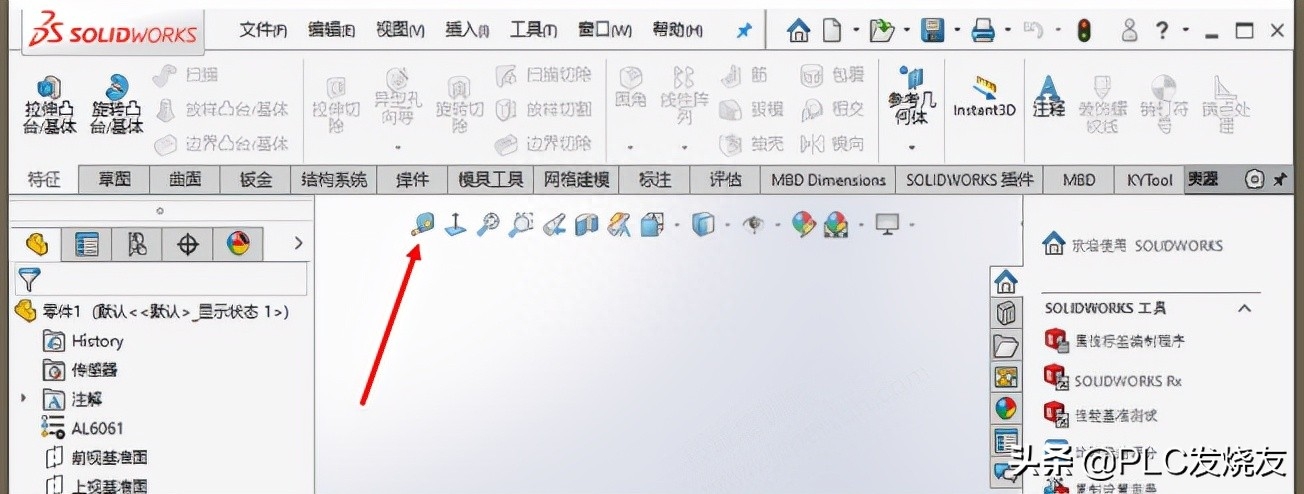

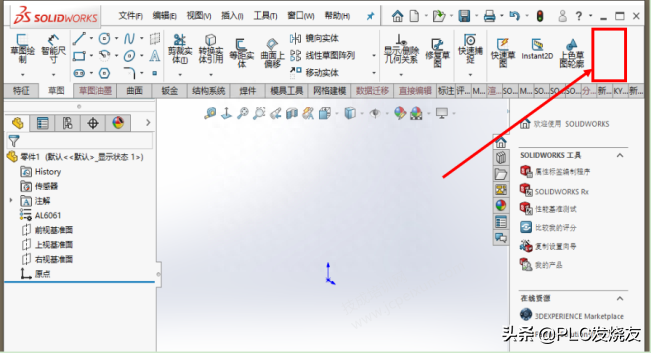

圖9

2、去除工具欄中命令按鈕的方法（如去除特征工具欄中的旋轉視圖命令）

點擊鍵盤下拉選項→選擇自定義→選擇命令→選擇視圖→將功能工具欄中的旋轉視圖命令按鈕拖放到自定義對話框中，如圖10。去掉后如圖圖 11.

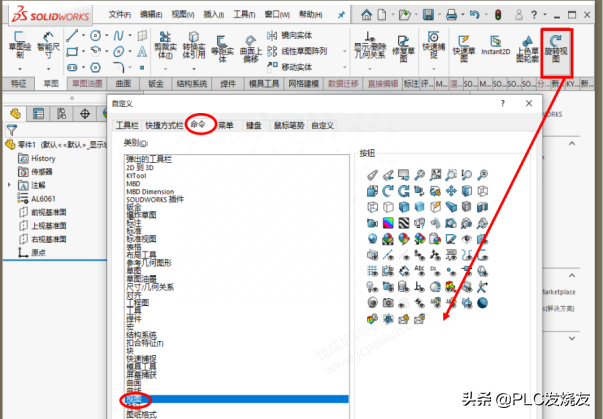

圖10（如何刪除命令按鈕）

圖11
