對于CAD初學者來說，了解操作界面的布局非常重要，因為只有了解軟件的界面布局并能夠方便地與他人交流，才能正確理解各種教程和方法，并能夠快速在操作功能中找到目標，提高學習的興趣和效率。

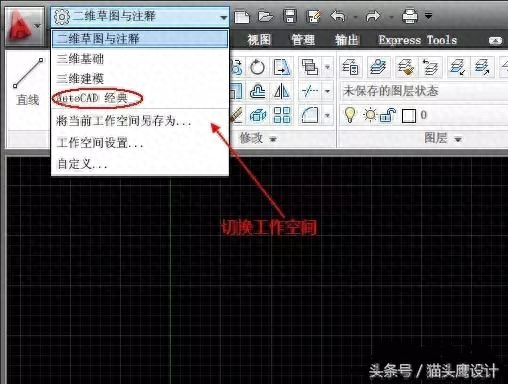

、這種CAD軟件，考慮到不同用戶的使用習慣和工作需求，提供了多種工作空間，即界面布局。 默認布局稱為“2D 草圖和注釋”，這是時下比較流行的樣式。 ，許多用戶習慣使用經典的菜單和工具欄界面。 我們可以根據自己的需要選擇合適的工作空間，如右圖所示。

國產軟件，如，提供了“二維草圖”和“傳統界面”兩個工作空間，與“二維草圖和標注”和“經典界面”類似。 支持國產軟件吧。 我們以浩辰CAD為例介紹一下CAD的界面布局。

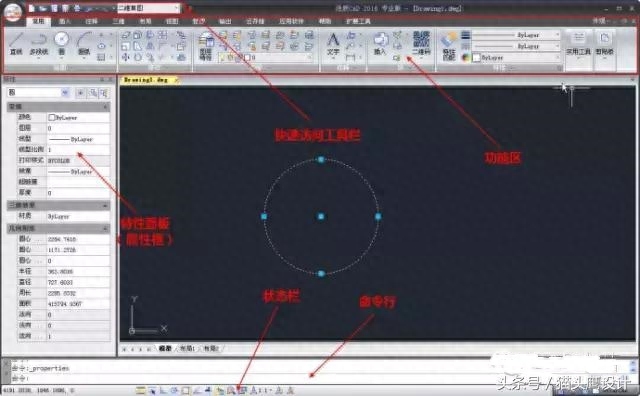

首先介紹一下“2D ”功能區界面的基本結構。 浩辰CAD操作界面布局如右圖所示：

快捷工具欄

放置了一些最基本、最常用的功能，比如打開、保存、打印等，方便用戶隨時快速調用該功能

用戶可以根據需要自定義快速訪問工具欄，并將最常用的功能添加到工具欄。

絲帶

放置各種工具圖標sketch界面，用于調用繪圖、編輯、管理等CAD功能。 在CAD中，一些重要或常用的功能會設置為大圖標，其他圖標會設置為小圖標。 底部是絲帶的標簽。 單擊標簽可切換到不同的功能區面板。 對于初學者來說sketch界面，“常用”面板下的內容基本上就夠了。

文件選項卡欄

顯示文件的名稱。 當打開多個圖形文件時，可以單擊文件選項卡欄中的名稱來切換圖形，也可以右鍵單擊標簽來保存并關閉圖形。 昊辰版本有此功能，2014版本只有此功能。

圖形窗口

創建、顯示和編輯圖形的區域是一個虛擬的三維空間。 理論上它是無限大或無限小。 我們可以在這個空間中繪制平面圖形或創建三維模型。

命令行

與常用的WORD、PS等軟件不同，CAD軟件可以通過輸入命令名或簡化命令（命令別名）來執行所有命令，并且命令會有參數和提示來指導我們完成前面的操作。 一開始，我們可能不記得這個命令，我們會點擊功能區中的圖標來執行該命令。 這時候我們還要注意命令行的提示。 它可以指導我們完成命令，我們可以更清楚地了解命令的參數和變化。

狀態欄

狀態欄可以顯示當前光標的坐標，然后還有一些常用的繪圖輔助工具，比如捕捉、極軸、網格等，可以通過狀態欄快速切換。 據悉，還有一些功能按鈕。

功能面板（屬性框）

顯示圖形的特性，并且可以在屬性框中直接編輯圖形的某些特性。 屬性框可以根據需要打開和關閉，快捷鍵為CTRL+1。

CAD的傳統界面和經典界面都是菜單和工具欄形式的界面。 很多剛接觸CAD軟件的人還是習慣使用這個界面，因為用新界面找不到命令在哪里。

對于初學者來說，熟悉界面是第一步，所以安裝完CAD軟件后，可以先瀏覽一下界面，可以將光標依次放在界面中的各個圖標上，看命令提示符來快速熟悉自己輸入命令名稱、基本用途和位置。
