設計師也應該在創新的步伐中溫故知新。 我們上去對iOS、設計規范、適配問題做一個全面的回顧和準備。

雙20終于來了。 互聯網產品對于這個時代來說并不新鮮，互聯網人也從未停止過對優秀產品的探索和創新。 作為一名設計師，我們應該回顧過去，在前進的過程中學習新的東西。 下面我就和大家一起對iOS、設計規范、適配問題做一個全面的回顧和準備。

iOS 設計規范

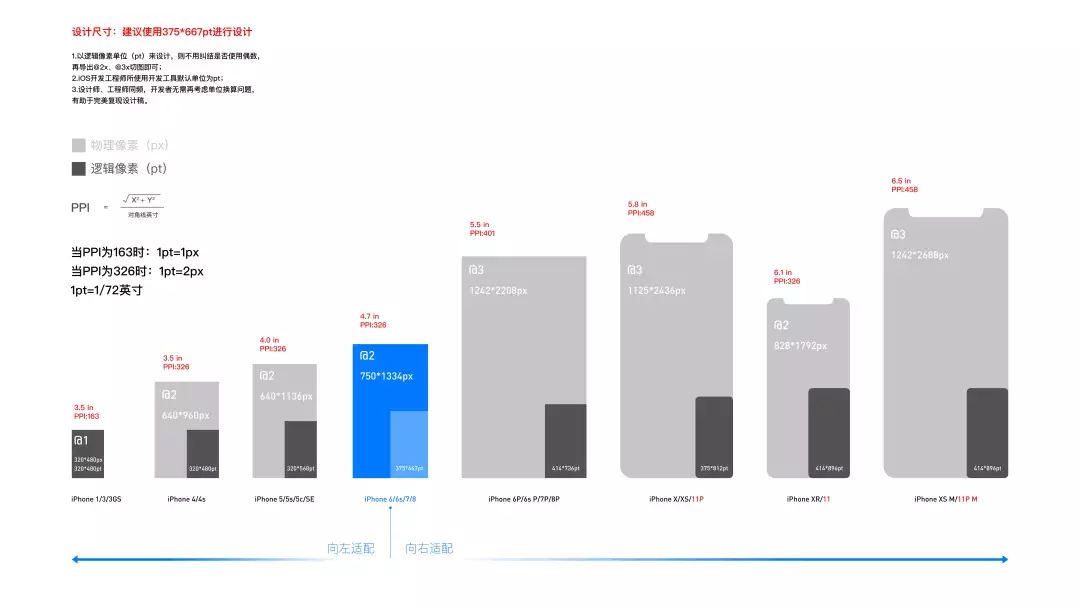

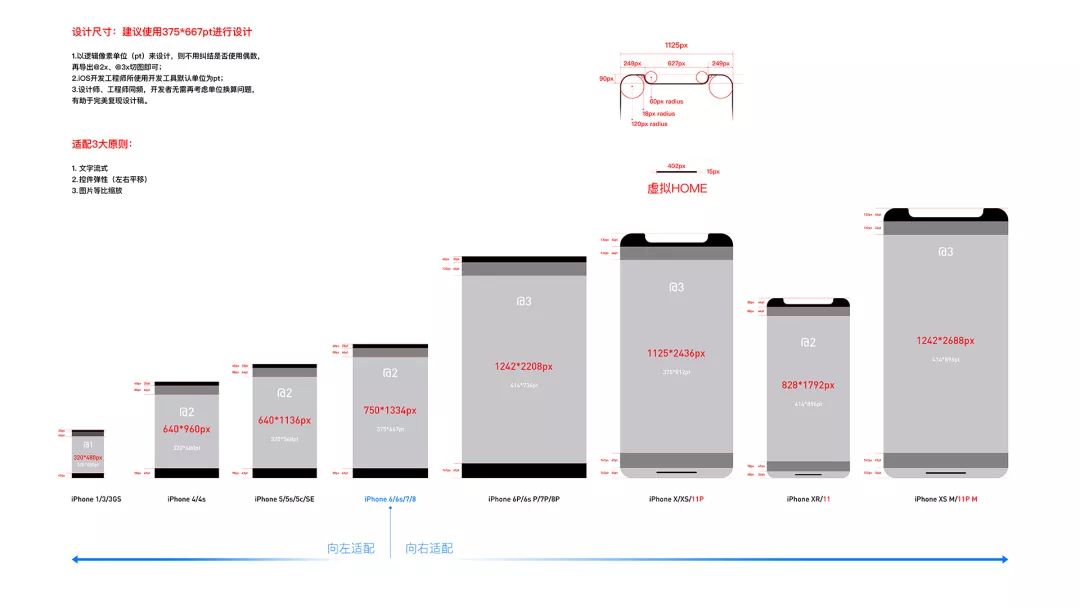

蘋果自2007年1月9日發布Max以來，已經經歷了十三代產品。19年9月11日推出的11、11Pro和沒有新的規格，因此設計師沒有額外的工作量。 還是按照以前的做法：750*（@2x）或（375*667pt，@1x）制作設計稿，然后提供@2x、@3x切割圖片。

以下是歷年蘋果手機的產品列表（說起你擁有過哪幾代產品，歡迎留言交流）

一代：

第二代：

三代：

四代：4

五代：4s

六代：5

第七代：5s、5c

八代：，加上

九代：6s、

十代：，加

第十一代： 、Plus、X

十二代：XS、XSMax、XR

十三代：、、Max

如何有效記憶iOS設計規范，這里我總結了一個方法“iOS五點兩圖記憶法”，即五點+兩張圖。

1.設計規格：@1x（@2x）為基準設計。

2.設計工具：Adobe XD，

3.預覽效果：或

4.圖像剪切輸出：@2x@3x 兩組

5. 標記工具：Blue Lake、

測試你：

1、如何快速做出尺寸的設計稿？

2.@2倍圖發展為@3倍圖會有什么后果？

3、為什么要用@1倍圖進行設計？ （后面還有詳細解答）

4. 文本在上顯示為34px也是34px嗎？

這里我們首先重點了解一下PX和PT這兩個單位，搞清楚為什么UI設計時建議使用雙像，這樣才能適應設計的變化。 （注：這部分內容根據晶晶老師的總結優化而成。公眾號@靜）

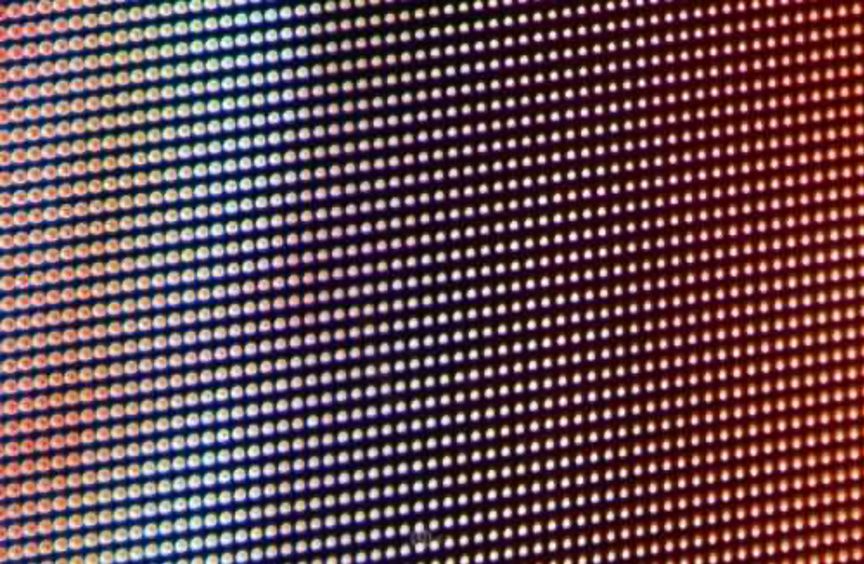

大家可能對PX比較熟悉，它是英文pixel的縮寫。 最簡單的理解就是找一個放大鏡（不是筆記本里的放大鏡，而是真正的放大鏡），然后對準面前的顯示器或者手機屏幕來觀看。 大多數顯示器在放大鏡下都會出現點。 這就是我們通常所說的像素概念。 在具有化學碼率的顯示器中，垂直分布有1920個點，水平分布有1080個點。 這種點通過顯示器的光學特性為我們組成不同的圖像。

請注意，在不同規格的顯示器上，此類點的單位面積并不相同。 例如，一臺22英寸1080p液晶顯示器和一臺27英寸1080p液晶顯示器，可以發現兩臺顯示器的像素分布是27英寸顯示器的顯示效果明顯不如22英寸顯示器。英寸顯示器。 LCD 面板中的“像素”大小各不相同。

可見，像素的單位是相對單位，其寬度或長度不能用分米、毫米等絕對測量單位來判斷，因為1個像素僅代表一個單位的“點”。

另一個重要單位是PT，英文point的縮寫。 這個單位也是iOS開發過程中使用的單位。 與 px 等相對單位不同，PT（點）是絕對單位。 英文名稱為“磅因子（或Pound）”（1PT=1/72英寸）。

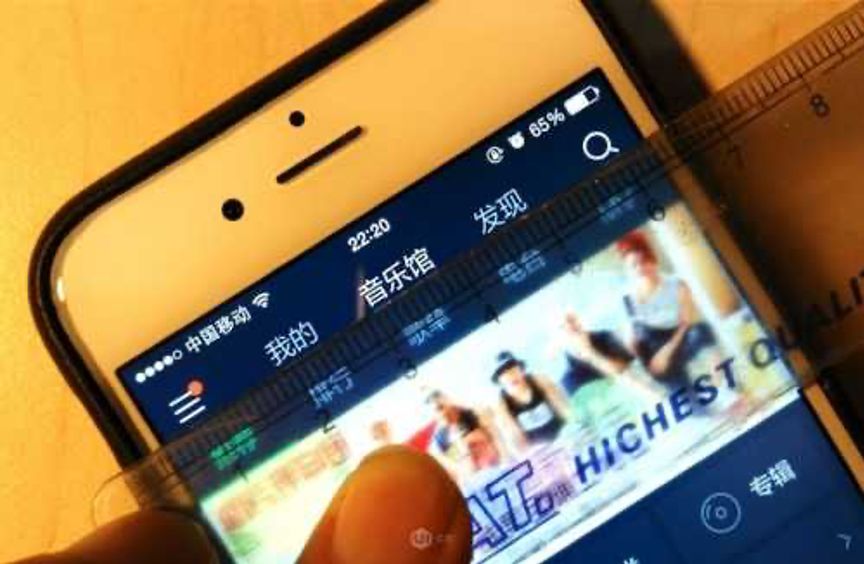

同樣用一個簡單直觀的計數器例子來演示，拿兩個不同的型號，比如一個ip11和一個Max，打開同一個應用程序（比如QQ音樂），準備一把尺子，用尺子檢測最文本規范上面標題“音樂廳”。 經過測試可以發現，不同型號的“音樂廳”字樣規格是相同的。 還可以要求iOS開發者寫兩個適應不同規格型號的相同文件，分別安裝在兩部手機上，以保證這個文件中的字體使用同一個字體大?。?0PT）。 在這兩款手機上運行并用卷尺進行測試，我們發現它們的化學規格是相同的。

請記住px是相對單位，pt是絕對單位（類似單位有分米、毫米等）。 在不確定屏幕密度的情況下，px 和 pt 之間沒有可比性。

在開發工程師眼中，如果使用750px的幀率來繪制圖片，如果在設計稿中按照原始尺寸標注規格，那么在開發環境中也會轉換為兩倍規格。 例如，如果你將字體大小標記為 40pxsketch安卓圖標模版，那么開發工程師最終在代碼中寫的就是 20pt，乘以 2。而且，如果你使用雙倍基礎幀率來繪制，那么你就不需要乘以2，所有規格的開發工程師都可以直接拿來隨意使用。

作為中國聯通一款純矢量ui設計軟件，無論是設計還是后期與開發工程師的配合，都嚴格遵循開發原則。 這些設計方法可以最大限度地再現設計稿，還可以減少文件體積和系統資源消耗，無論從哪個角度來看，都是設計師制作UI界面的明智選擇。

最后，讓我們總結一下激勵措施。 設計者采用雙基準規格來繪制，主要是因為單位換算方便，輸出方便，理解簡單。 對于工程師來說，不再需要進行復雜的轉換，這有助于完美重現設計稿。

我們繼續熟悉 iOS 中一些基本的頁面規范規定。

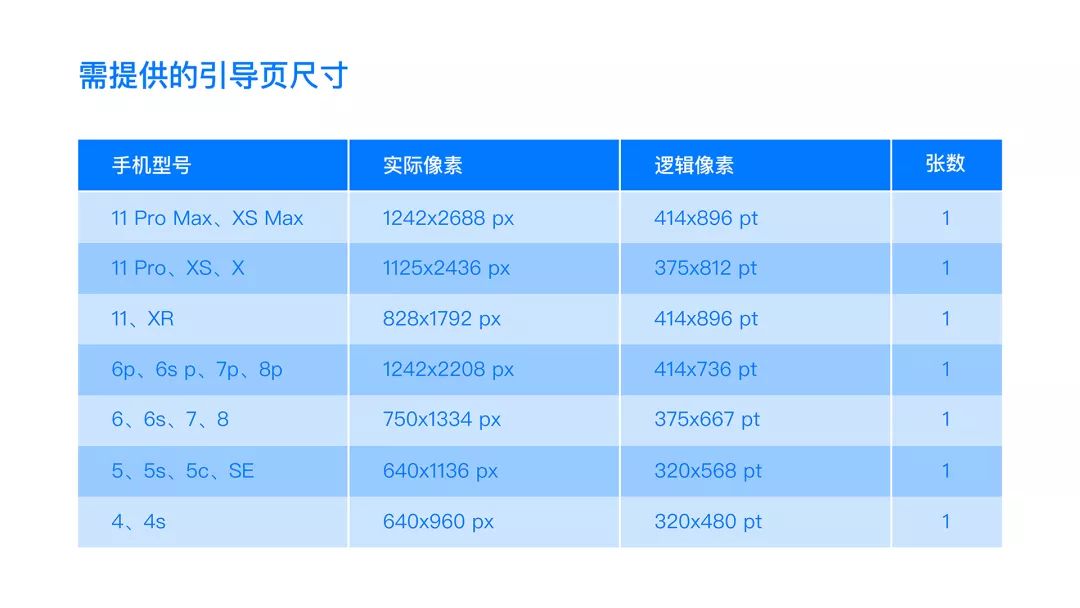

1. 引導頁面

引導頁是完整圖片，無法適配，所以需要單獨制作設計圖。 iOS總共需要提供6套規范。 事實上，它還支持視頻。 （目前5以下的適配基本被淘汰）

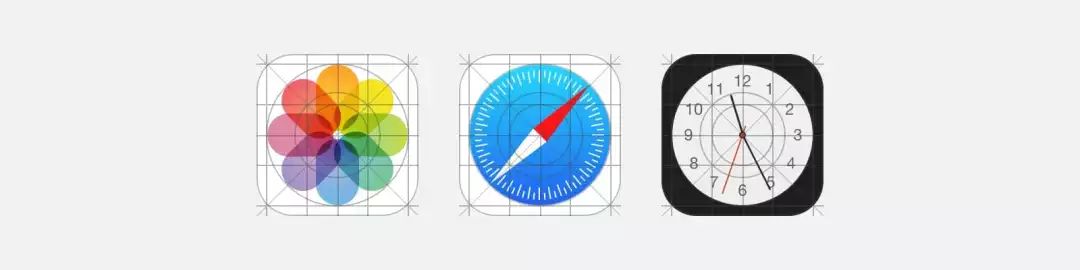

2. 圖標

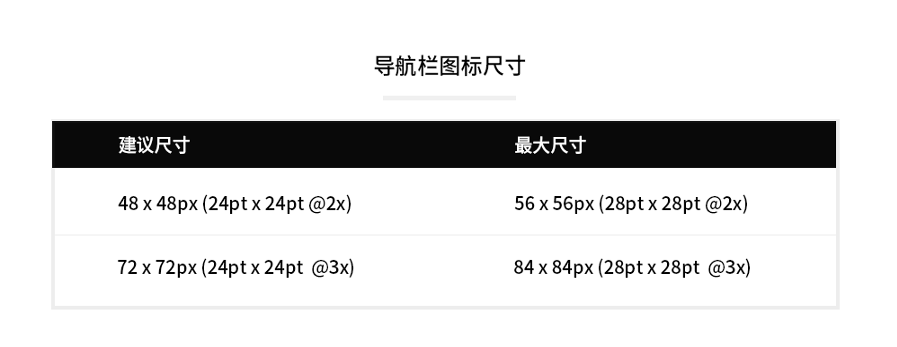

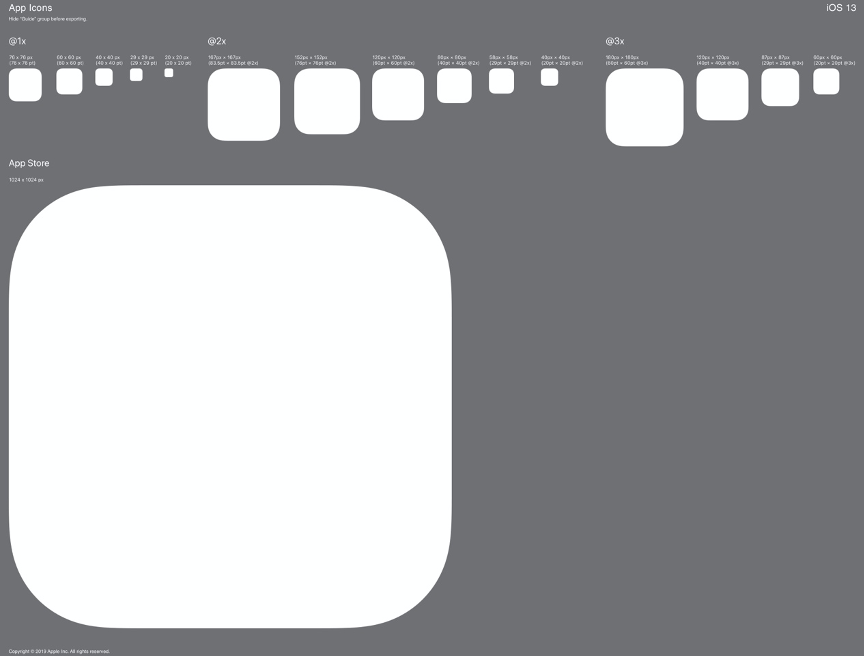

您可以根據規格創建圖標。 然后利用現成的規范模板資源生成一套完整的規范并一鍵導入。 （模板鏈接：）

注意：提交給程序員的最終剪切圖是直角、非圓形圖標。

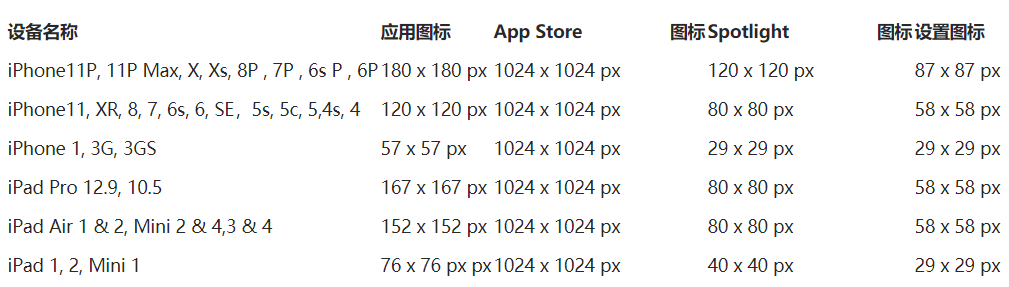

其他設備圖標規范

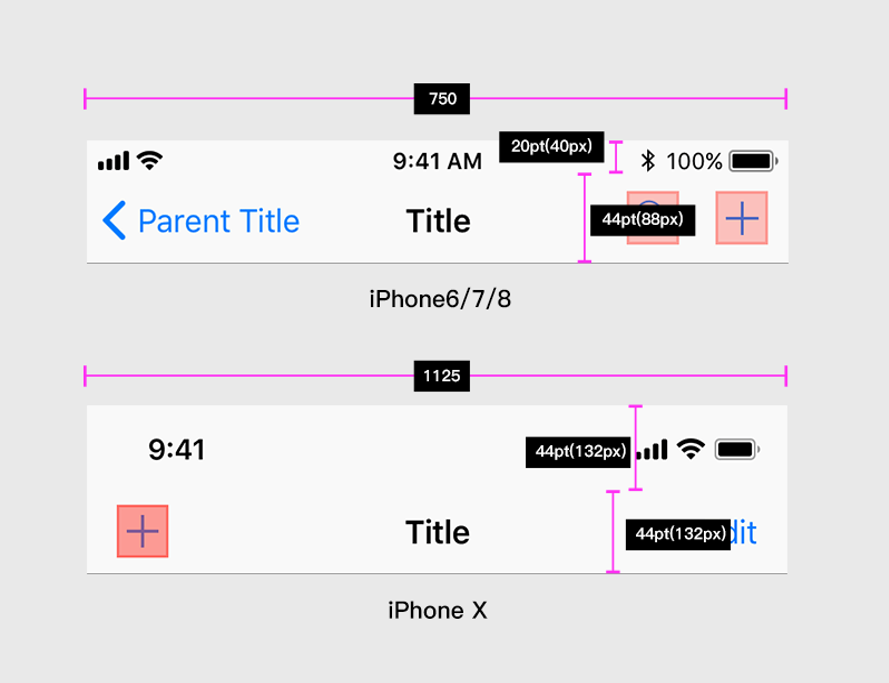

3、狀態欄和導航欄（具體規格見圖5.2）

狀態欄：顯示時間、操作員信息、電池電量等信息區域。 （短發區）

導航欄：狀態欄下方的區域，包括頁面標題、功能圖標等信息區域。

狀態欄和導航欄通常是集成的。 現在流行大標題導航欄的設計，即加強導航欄的高度，與頁面內容的標題融為一體。 當內容向上滑動時，大標題恢復到正常的導航高度。 （大標題導航欄的高度通常為116pt（232px），其中包括20pt（40px）狀態欄的高度，還可以容納34pt（68px）大標題和輔助信息（如返回圖標）。

導航欄中的元素必須遵循以下對齊原則：

1. 返回按鈕必須靠右對齊。

2、當前界面的標題必須位于導航欄的中間。 （選修的）

3. 其他控制按鈕必須靠左對齊。

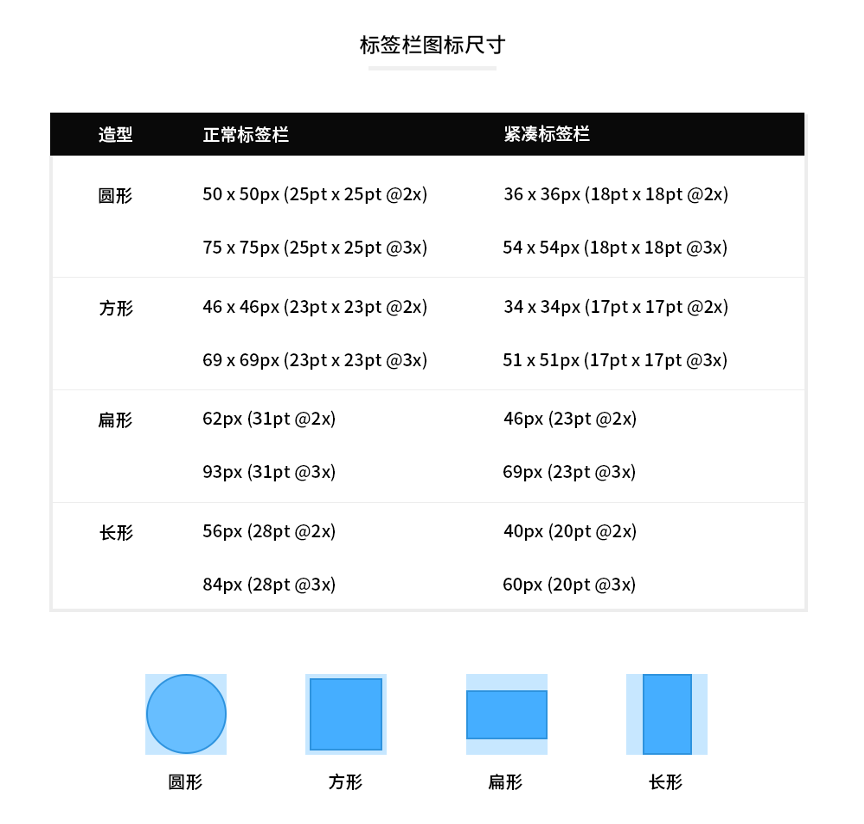

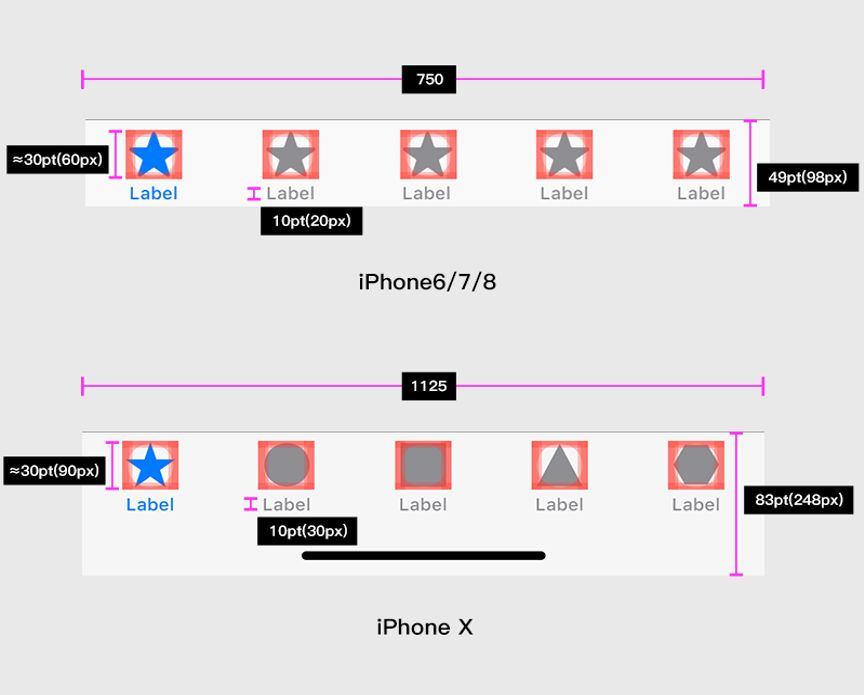

4、標簽欄（具體規格見圖5.2）

Tab bar：即Tab欄，是頂部的快速入口。 在iOS規范中，Tab欄通常有五個、四個或三個圖標。 有“純圖標標簽”和“圖標加文字標簽”兩種方式。

5. 上傳頁面

當程序上傳到時，我們需要提供多張App截圖，以便用戶了解App的功能。 這里我們需要提供兩組截圖，1242x和1125x。 還支持視頻模式。 （Momo目前使用了五個靜態頁面）

莫莫上傳截圖

6. 字體

英文字體：SC，中文字體：、SFUI，其中適合大于19pt的文本，SFUI適合小于20pt的文本。

七、顏色

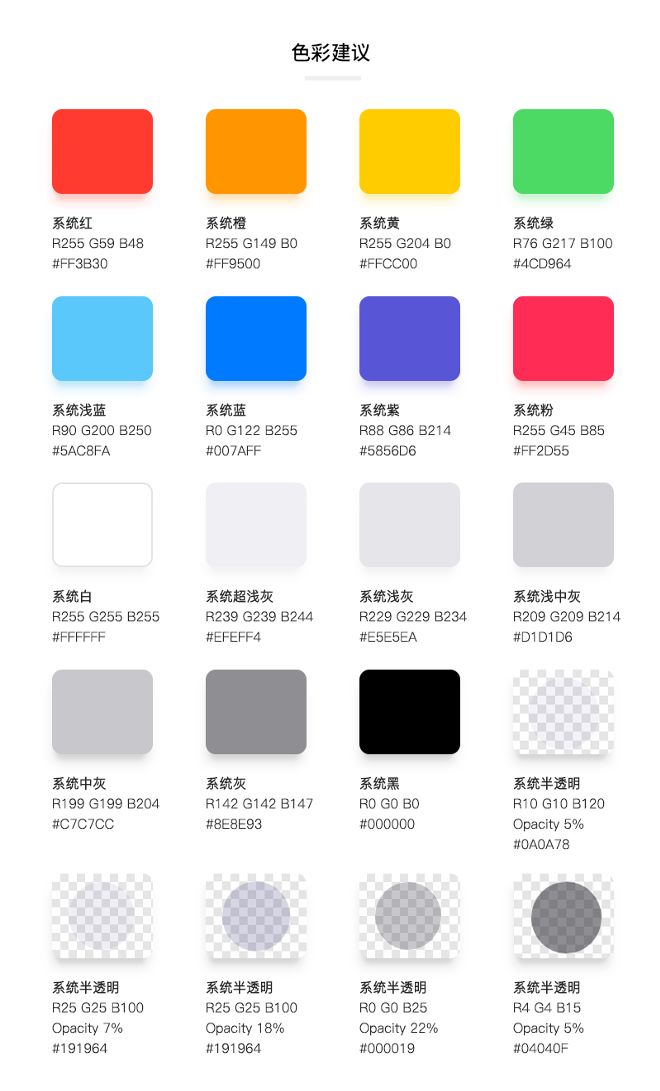

我們畫圖時屏幕顯示的色域比RGB色域更寬。 因此，網站上可以設計任何顏色，只要符合產品的能力并在色調心理學理論的范圍內即可。 官方推薦的系統顏色如下：

系統顏色

8. 控制

控件包括：輸入框、按鈕、滑塊、頁卡、開關等，這些都已經在設計模板中列出了。 （下載地址：）為了讓設計更加符合整體產品品牌基調，可以對這種控件進行重新設計。

但要注意兩點：第一，點擊區域基本符合44pt（88px）原則，即手機上的尺寸約為7mm-9mm，適合中指點擊。 其次，設計不同的運行狀態，而不僅僅是一種狀態。

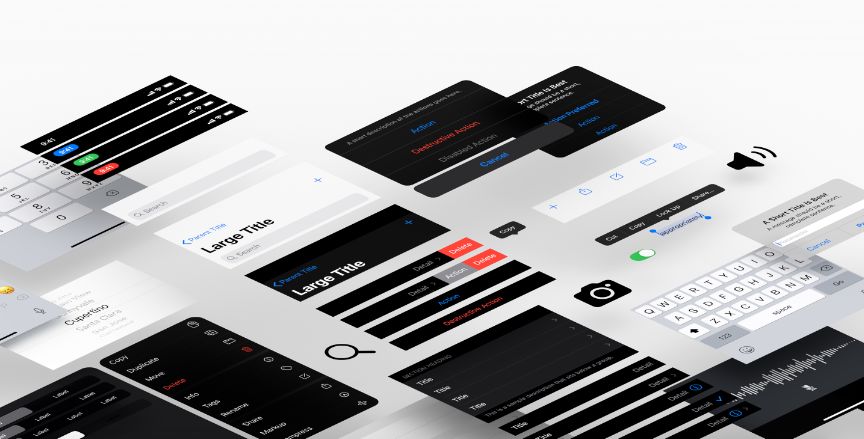

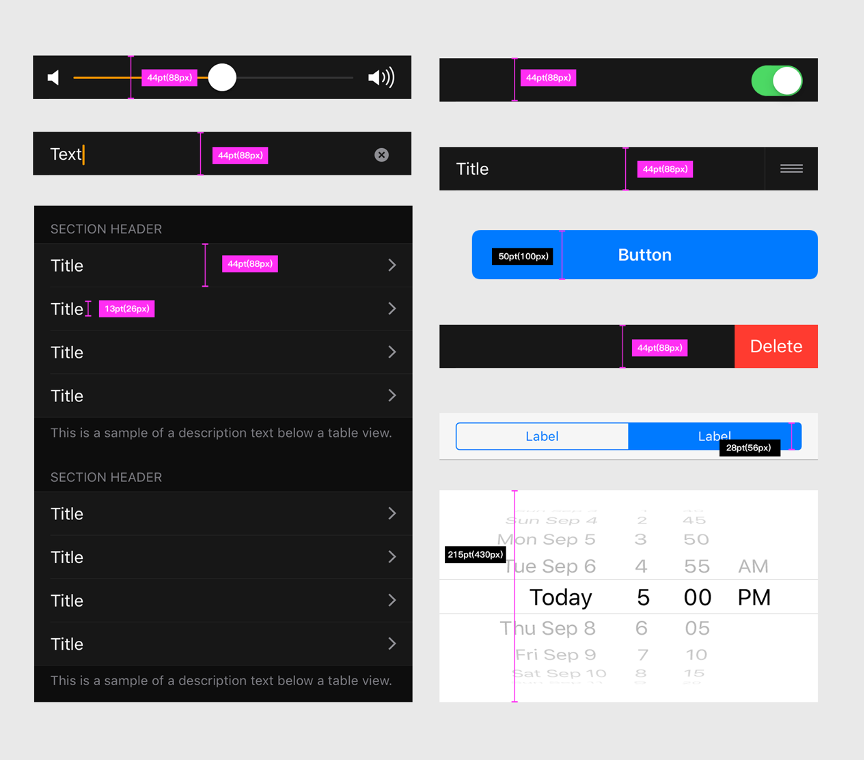

默認控制

控件中各處均為 44pt (88px)

之前我們介紹過，人手臂的點擊區域為7mm-9mm，即@2x下的44pt（88px）。 Apple 的導航欄、列表和工具欄都包含神秘的數字 44pt (88px)。 我們還確保在設計時考慮到腳趾點擊區域。

各處均為 44 磅（88 像素）

九、界面設計原則

1.行距和寬度（@2x）

在中國聯通終端頁面的設計中，頁面中元素的行距和寬度的設計規范非常重要。 一個頁面是否美觀、簡潔、通透與行距、間距的設計規范密切相關。

(1)全局行距(iOS13,@2x)

全局行距是指頁面內容到屏幕邊緣的距離。 整個應用的界面應該以此來規范，以達到頁面整體視覺效果的統一。 在實際應用中，應根據不同的產品知識采用不同的行距，使行距成為界面的一種設計語言。 全局行距的設置可以更好的引導用戶垂直向上閱讀。 也沒有行距，一般用在卡片布局中，用來顯示圖片橫幅。 這些圖片橫幅顯示的設置方法使用戶更容易關注每張圖片和文字本身的內容。

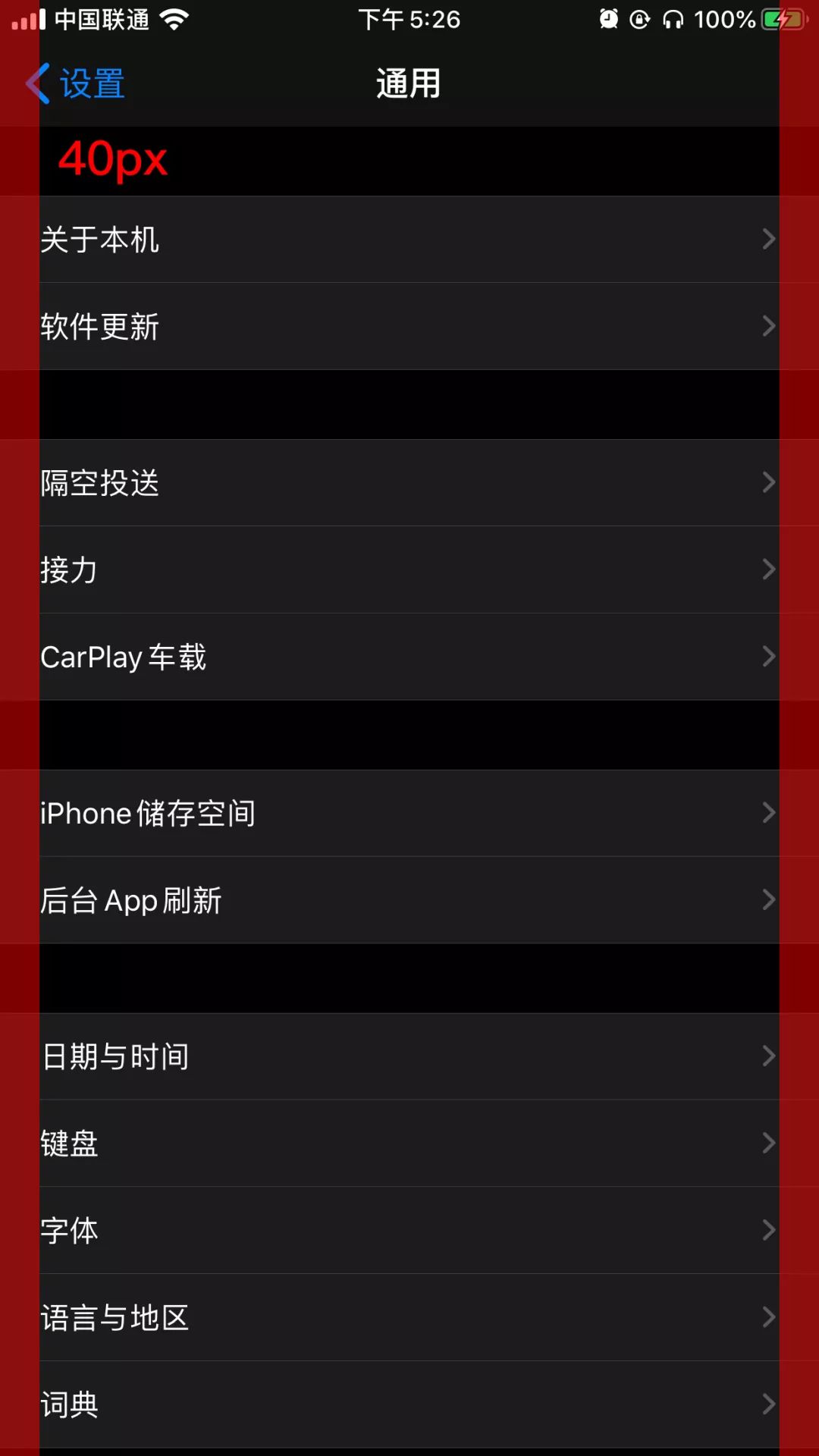

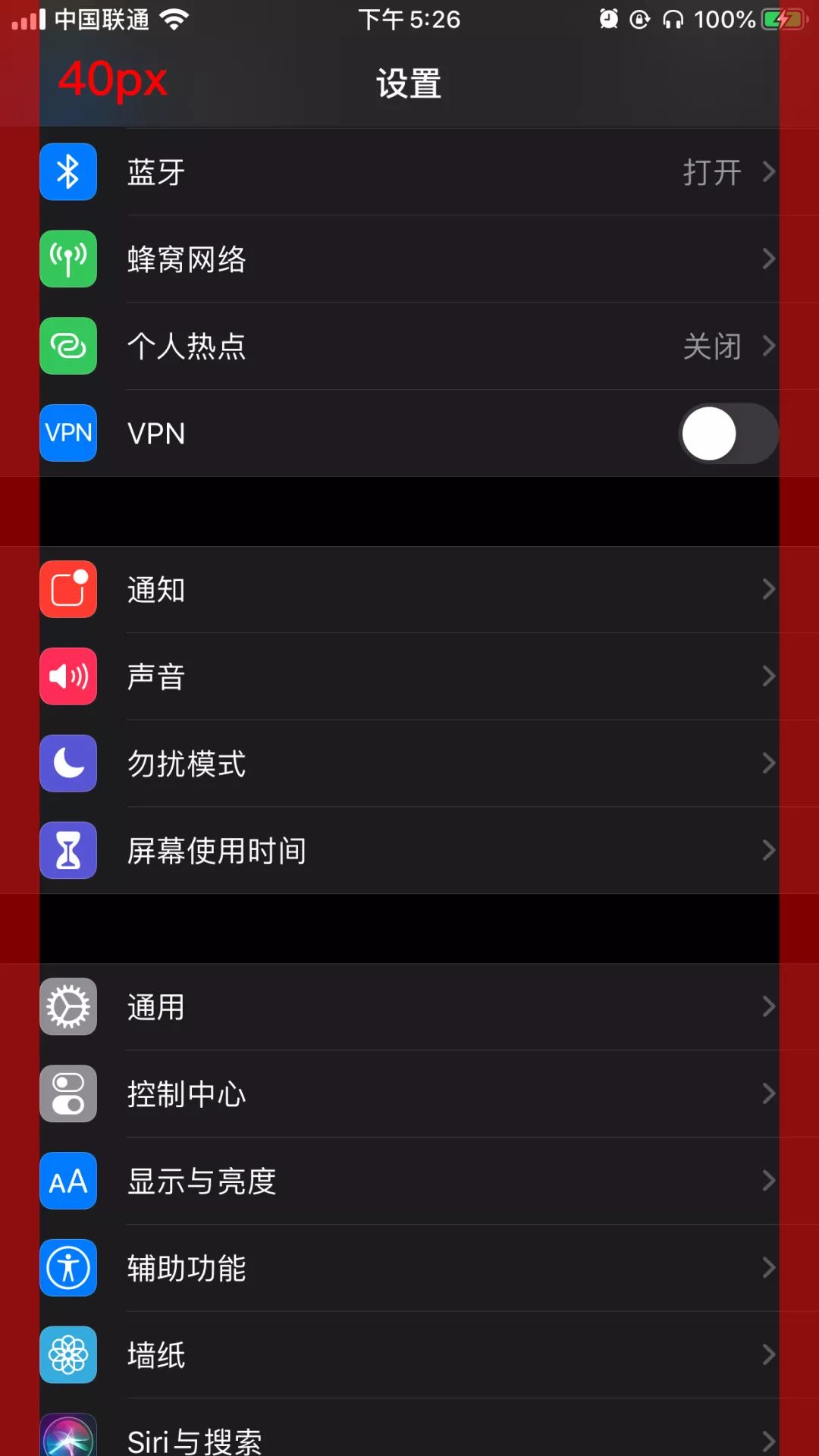

iOS原生頁面“設置”和“常規”的行距均為40px。 (@2x)

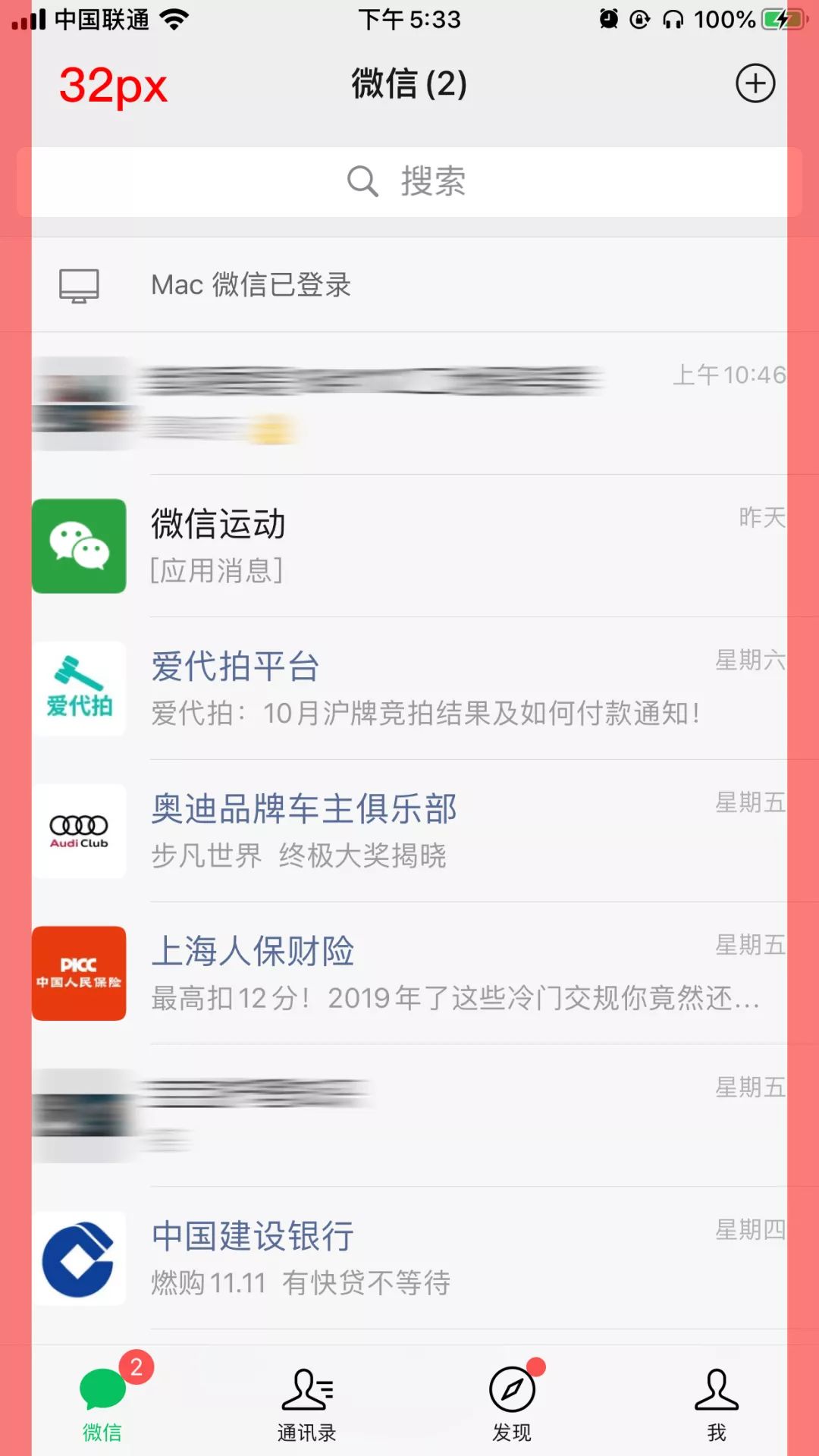

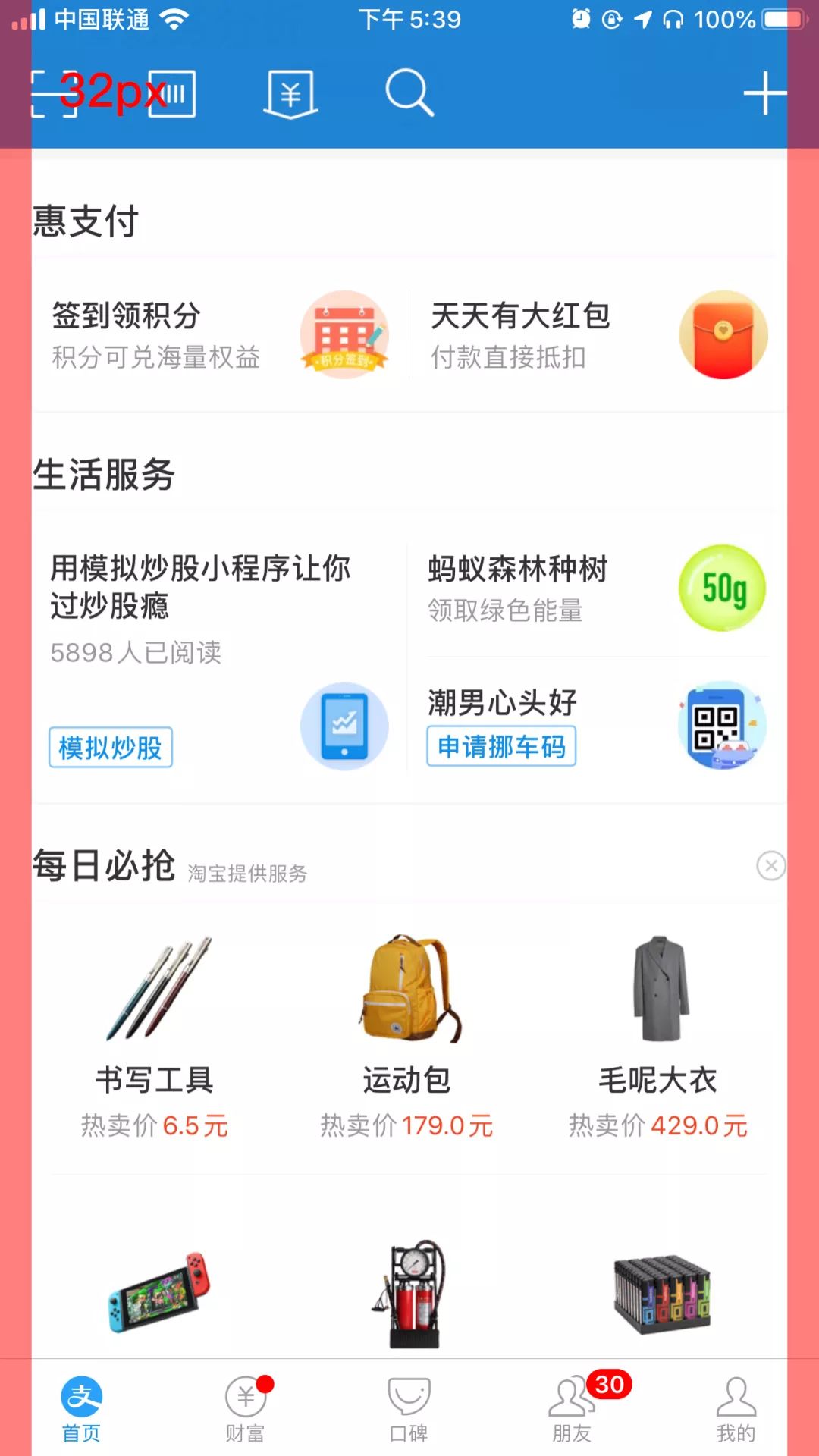

陌陌和支付寶的行距都是32px。 (@2x)

(2)卡片寬度

卡片式布局是中國聯通頁面設計中非常常見的布局形式。 至于卡之間的距離，需要根據界面的風格以及卡所承載的信息量來劃分。 一般最小不高于16px，太小了。 寬度會讓用戶緊張。 最常用的寬度是 20px、24px、30px、40px。 事實上，寬度不宜太大。 寬度太大會使接口看起來松散。 寬度的顏色設置可以和分割線一致，也可以多變。 較淺。

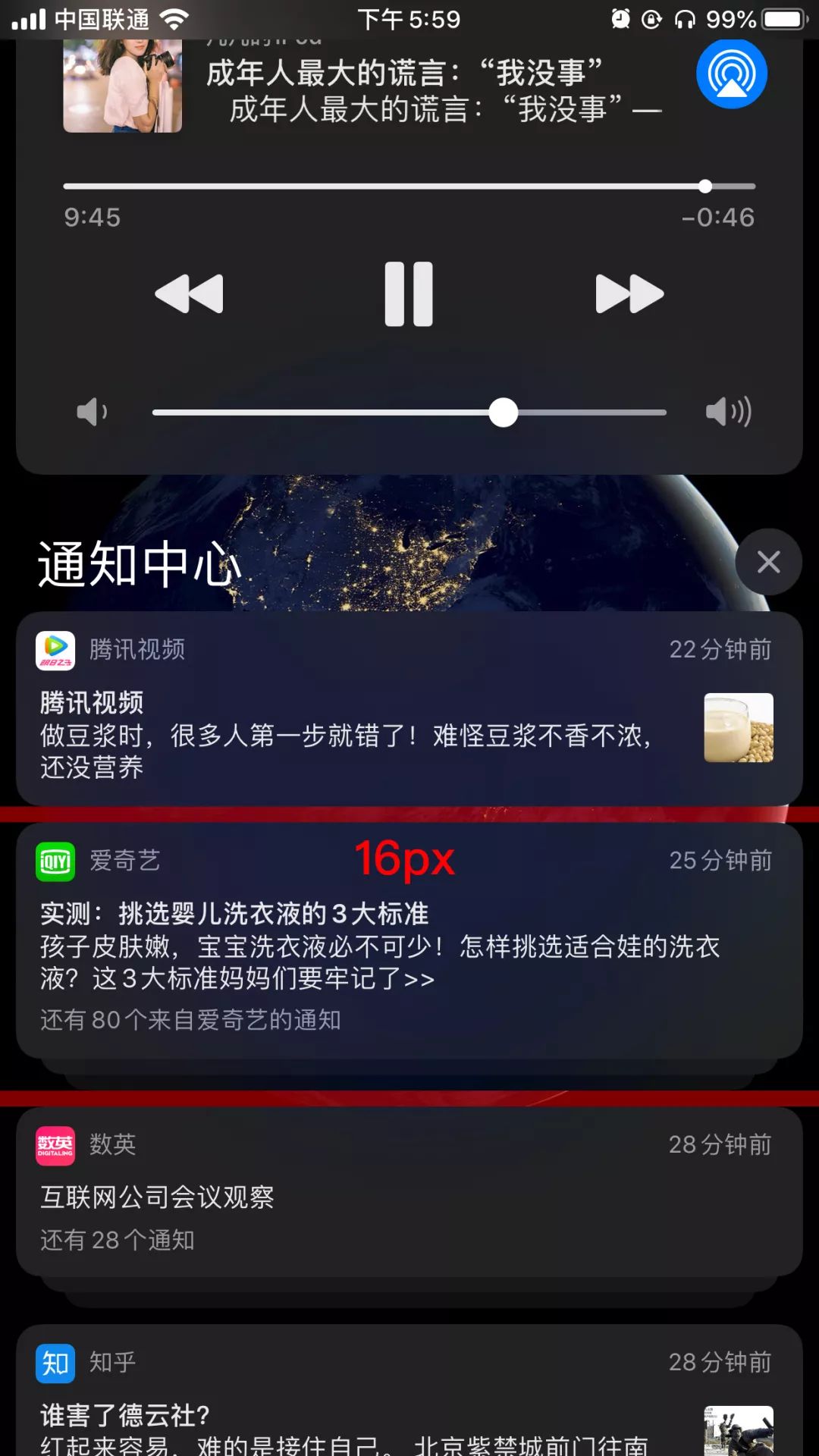

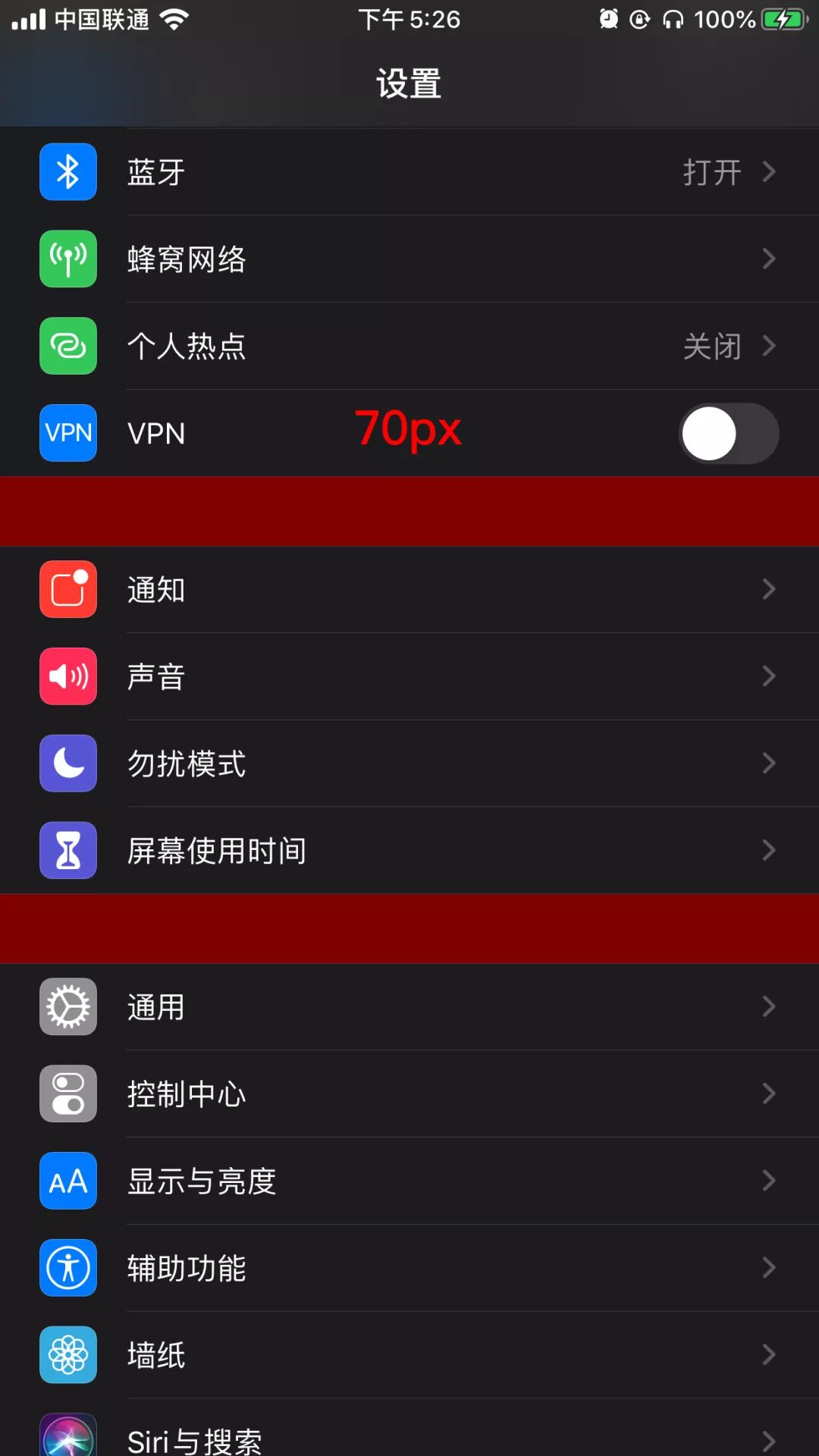

以iOS（750*）為例，設置頁卡寬度為70px，通知中心承載的信息較多，所以采用較小的16px作為卡寬度。

總結：卡片寬度的設置靈活多變。 必須根據產品的智力和實際需要來設置。 通常，您可以多截圖來查看各個應用程序的卡片寬度是如何設置的。 卡片寬度的設置自然會變得更加合理和得心應手。

(3)內容寬度

一個APP不僅有各種欄（狀態欄、導航欄、標簽欄、工具欄）和控制圖標，還有內容。 有多種方式來布置內容。 我們不會在這里解釋內容應該如何布局。 先說一下內容的寬度設置。

格式塔接近原則：

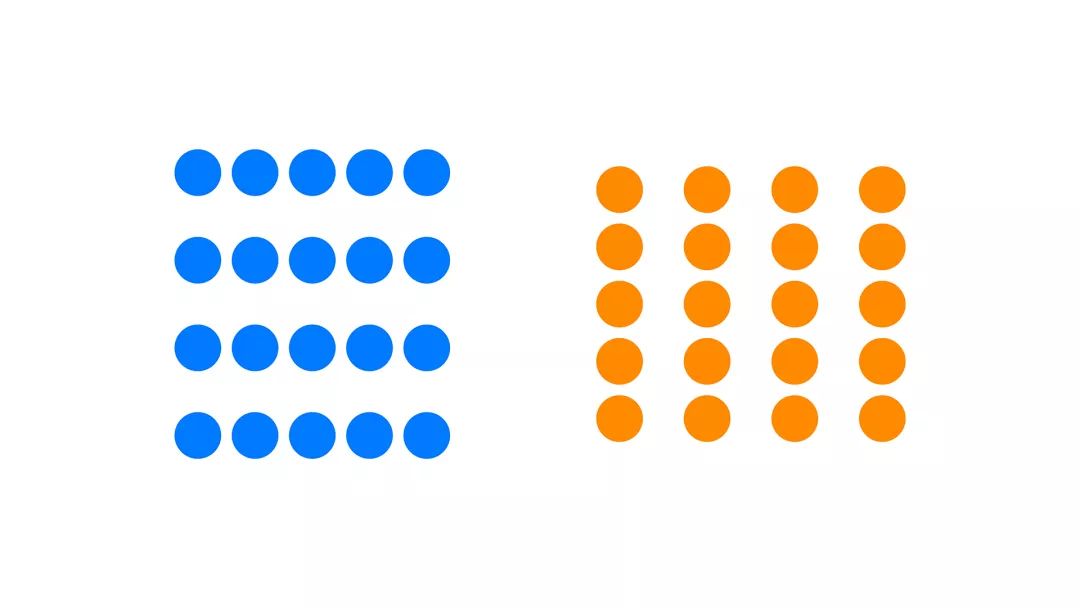

各個元素之間的相對距離會影響我們的感知，彼此靠近的元素似乎屬于一個組，而相距較遠的元素則在組外手動定義。 看右圖，左圖中的圓圈在水平方向上的距離比垂直方向上的距離更近。 這樣，我們看到的是4行點，而下圖看到的是4列。

UI設計中布局內容時，一定要注意鄰接原則的應用

2. 內容布局

APP設計中內容布局的方式有很多種。 這里介紹兩種最常用的布局方式，列表布局和卡片布局。

(1) 列表布局

列表式布局非常常見。 當你隨意打開一個app時，這種布局基本??上是存在的。 特點在于能否在較小的屏幕上顯示多條信息，并且用戶可以通過上下滑動的手勢獲得大量的信息反饋。 這也是一個特別容易理解的演示。

(2)卡片布局

這些布局方式都比較靈活。 其特點是每張卡片的內容和方法相互獨立，互不干擾，因此不同的卡片可以出現在同一頁面上，承載不同的內容。 卡片式布局比較新潮前衛，在很多toC產品中經常使用。 另外，雙欄卡片的布局也常見于以圖片信息為主的App中，比如一些商城的商品展示頁面。 這些方法可以在一個屏幕上顯示更多內容（至少4張卡）。 同時，由于左右欄的顯示是分開的，用戶可以更方便地比較左右欄的卡片內容。

3.界面圖片設計比例

在UI設計中，圖片的大小和比例沒有嚴格的標準。 設計師往往根據經驗和感覺來設定好看的尺寸，但其實我們是有規則可循的。 通過科學的手段設置畫面規格，可以獲得最優的解決方案。 常見的畫面規格有16:9、4:3、3:2、1:1和1:0.618（黃金比例）。

4. APP布局設計規范

布局設計也稱為布局編輯，即在有限的布局空間內，將布局的組成部分（文本、圖片、控件）按照特定的內容進行組合和排列。 優秀的排版應該考慮到用戶的閱讀習慣和設計美學。 UI設計中布局設計的基本原則有哪些？

(1)對齊

對齊是整個布局設計中最基本、最重要的原則之一。 它可以構建整齊、規則的形狀，為用戶帶來有序、一致的瀏覽體驗。

(2) 對稱性

對稱是對立統一規律的本質屬性，呈現出和諧、自然的美。 在應用界面的設計中，引導頁、注冊登錄輸入框和按鈕的設計都是對稱設計。

(3)分組

物以類聚，物以類聚。 分組是將同一類別的信息組合起來，直觀地呈現在用戶面前。 這樣的設計可以減輕用戶的認知負擔。 中國聯通終端界面設計中最常見的分組方式是卡片，它為用戶提供集中、清晰的瀏覽體驗。

10.剪切圖像命名約定

最后，剪切出來的圖片需要以標準化的格式命名，方便程序員查找。 建議剪切圖片的命名格式全部為中文。 如果你的中文不好，你需要想辦法提高一點簡單的詞匯量。 使用上述工具剪切圖像后，需要整理剪切圖像的名稱，也可以在剪切圖像之前命名視口。 以下是圖像裁剪元素的中英文對比：

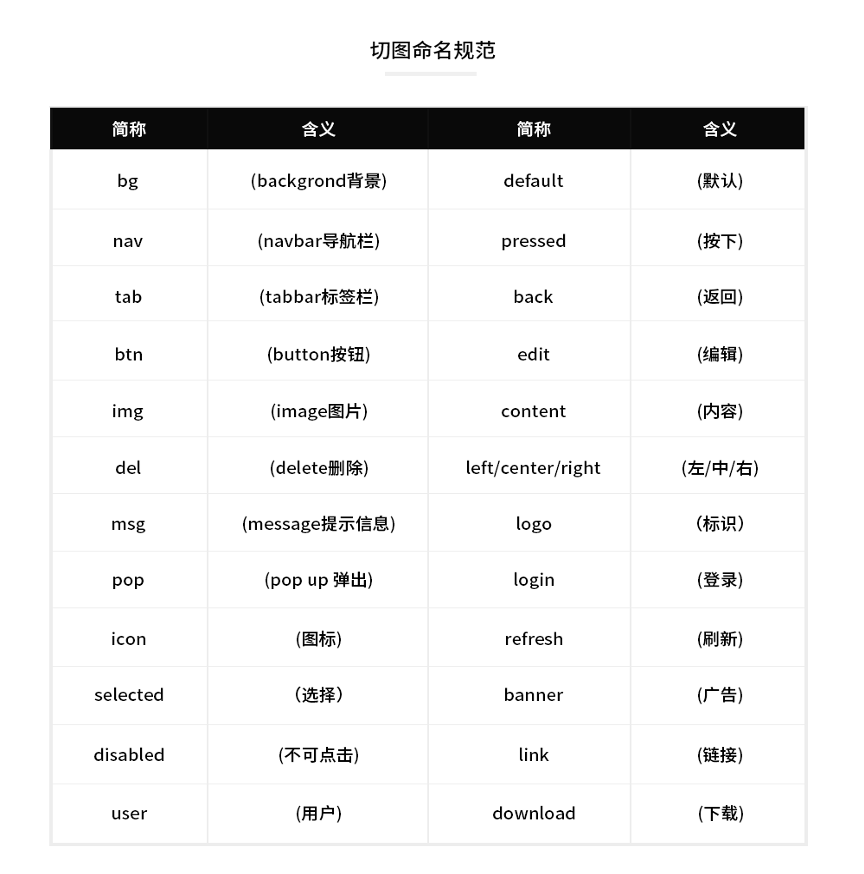

剪切圖像命名對照表

之后，我們需要根據“tatus@”命名每個切片。 比如我們的導航欄上有一個搜索圖標，那么它的名字就是：


(@2x.png)

設計規范

然后，上去看看設計規范。 這里只是總結了規范中的一些關鍵信息。 更詳細的信息就不過多說了。 網上已經有很多大鱷制作了這樣的文章，大家可以自己搜索一下。

1. 開發單位有DP和SP

DP：特有的寬度單位。

以屏幕為標志，則1DP=1PX

估算公式：/160=px

舉例：以()為例，/160=2px

SP： 特定的字體單元。

以屏幕為標志，則1SP=1PX

估算公式：/160=px

舉例：以()為例，/160=2px

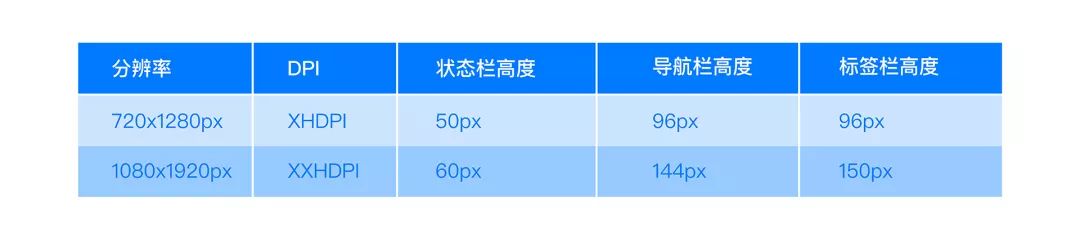

2、設計規范：作為設計稿的標準規范

1、從中間規格向下適配，接口調節范圍最小，適配最方便。

2、大屏時代，仍然采用小規格作為設計規格，這會限制設計師的設計視角。

3、采用主流規范制作設計稿規范，大大提高了視覺還原和其他模型適配。

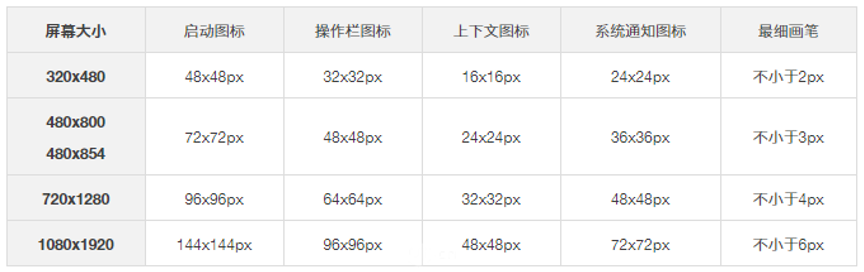

3. 圖標規范

4.安卓字體

英語： /

英語：

尺寸：主題文字36-34px 正文文字28-26px 提示文字24-22px

五、切割規格

1、切割規格必須單一

2、單像素圖像邊緣會模糊

一般情況下，我們只需要提供3套圖片裁剪資源就可以滿足工程師的適配，即HDPI、XHDPI，以及3套圖片裁剪資源。

iOS的設計稿如何適配

現在大部分公司受限于人力物力，無法實現iOS和的全部設計稿，所以存在一稿兩用的情況； 設計師利用iOS版的設計稿來適配，下面我們來看一組有趣的物理轉換問題：

1080/1.5=720、720/1.5=480、1242*2208/1.15=1080*1920，也就是說1242*2208（iOS@3倍規格）和1080*1920（規格）可以等比例縮放區別，因此iOS和1242*的規范是可以共享的。 因此，可以采用iOS設計規范進行設計。 （前提是一定要和工程師溝通清楚）

另一種方法是將750×比例調整為 1080×，對各個控件進行微調，并重新提供指示（以dp表示）。 也就是說，需要提供兩組指示，一組用于iOS，一組用于iOS。

iOS開發語言

作為一名iOS開發工程師，最重要的三個工具是：C、Swift、UIKit框架。 -C是目前效率最高的語言； 而且Swift開發效率非常高。 通常iOS工程師會選擇這兩種語言中的一種作為開發工具。 UIKit是Apple系統自帶的一套框架。 在此框架中，有用于設置按鈕、滑塊、狀態欄、電池電源和鍵盤的套接字。 所以我們看到在很多第三方app的界面中sketch安卓圖標模版，有很多和蘋果自己的程序一致的控件，這就是UIKit的功勞。

iOS開發中的單位是pt

750×1334規格的轉換關系是1pt=2px，也就是說程序員收到我們標注的px單位草稿減去2就得到pt。 （這就是為什么建議設計師使用@1倍圖來制作設計稿）
