與靜態圖片相比，動態圖片更能吸引別人的注意力，更好地呈現需要表達的內容。 本文介紹了動態圖表在數據可視化中的作用，并以柱狀圖為例分享了一個通過輸入框控件制作外部js圖表的教程。 希望對您有所幫助。

與靜態圖表相比，動態圖表更能吸引觀眾的眼球，提供更好的視覺效果。 動態元素可以吸引觀眾的注意力，讓數據更加生動、互動。

這有助于提高信息的有效性并引起受眾的興趣和參與。 那么昨晚筆者教大家如果通過輸入框設備動態維護可視化圖表中的數據，就實現了圖表隨著數據變化而變化的療效。

下面我們以直方圖為例：

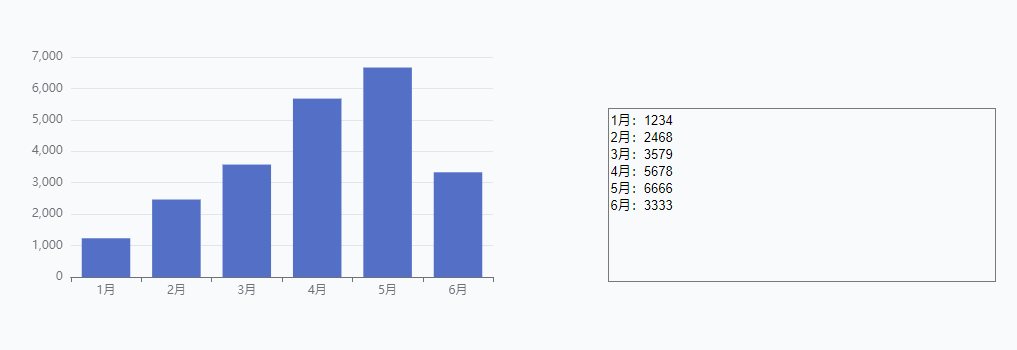

1.效果展示可以更改輸入框中的項目名稱或數據，更改后手動生成對應的直方圖。 您可以減少或刪除輸入框中的數據，并手動生成相應的直方圖。 您可以通過復制粘貼的方式批量添加新數據，并手動生成相應的柱狀圖。

原型預覽地址：#g=1

2. 制作教程

像案例中的直方圖，我們主要有兩種制作方式：一種是使用Axure原生設備制作，另一種是調用外部js圖表制作。

后者的用處在于，它是由原生設備產生的，無需聯網，后續交互可以自由添加。 缺點是第一次生產時間較長；

前者的用處在于可以通過調用代碼來實現intellij idea替換所有文本，基本上通過復制粘貼即可完成； 缺點是以后如果要做交互的話會比較麻煩，需要網絡或者js本地化，還需要懂一點代碼。

那明天我就教大家用輸入框來控制和調用外部js圖表。 之前用Axure原生設備做的教程也已經分享了。 有需要的朋友可以查看歷史文章。

1.Axure調用圖原理講解

我們?cè)贏xure上調用的基本圖表，只要在上面找到你需要的圖表就可以了intellij idea替換所有文本，這里是基本圖表，哪些3D的在這里不適用。

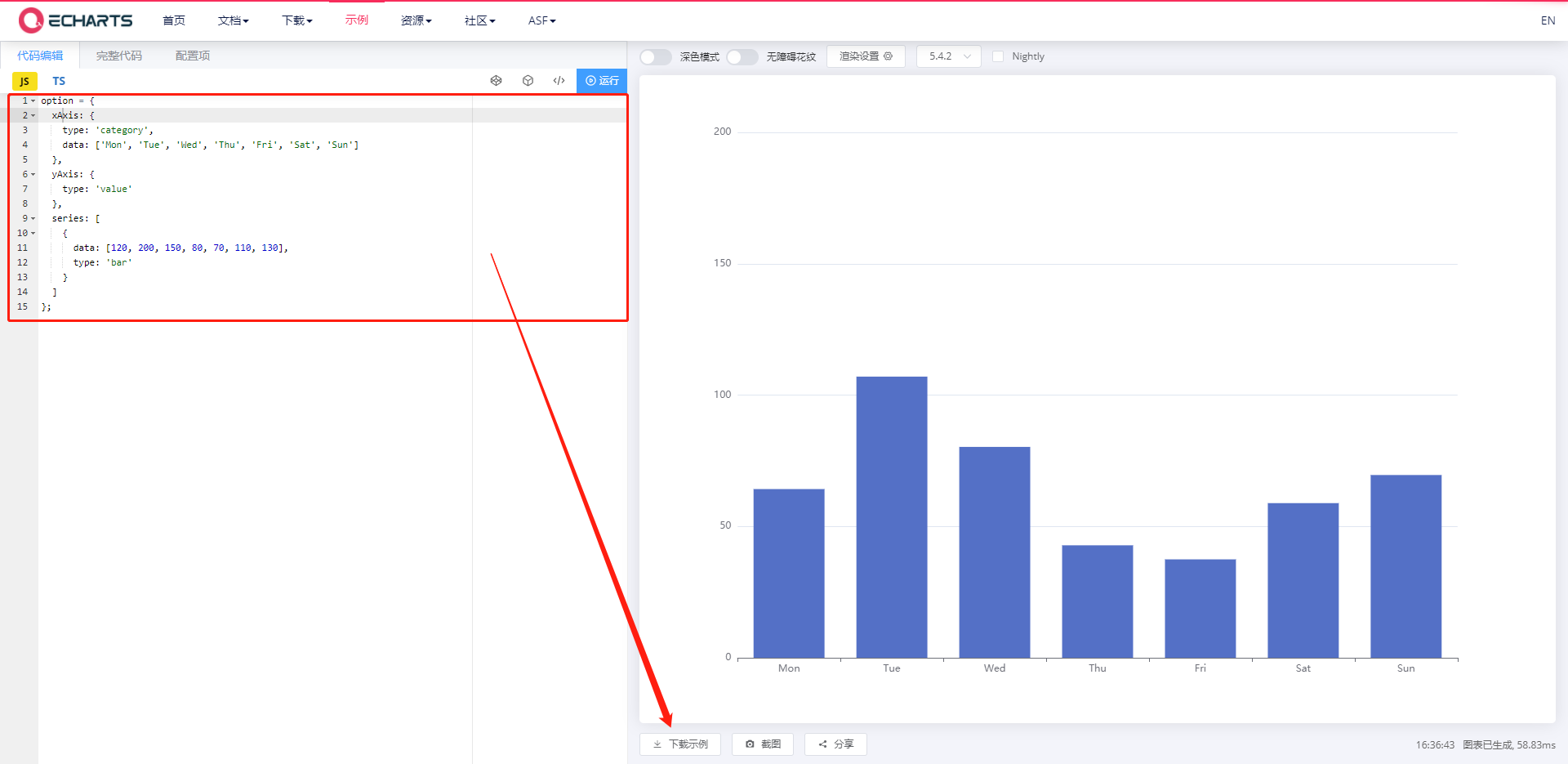

然后點擊下載示例按鈕下載該圖表的html代碼。

如右圖所示：

我們也可以在白框中填寫具體的數據或者樣式，調整后下載后就得到html文件了。 那么這個文件如何應用到axure上呢？

這里的方法有很多，之前調用圖的教程中也詳細介紹過。 這里有一個簡單的解釋：

如果采用前兩種方式，代碼都在文件上，很難實現輸入框控制圖表數據； 如果使用第三種方法，代碼在axure上，通過改變代碼中數據的值就可以生成對應的圖表。 。

2. 代碼的反匯編

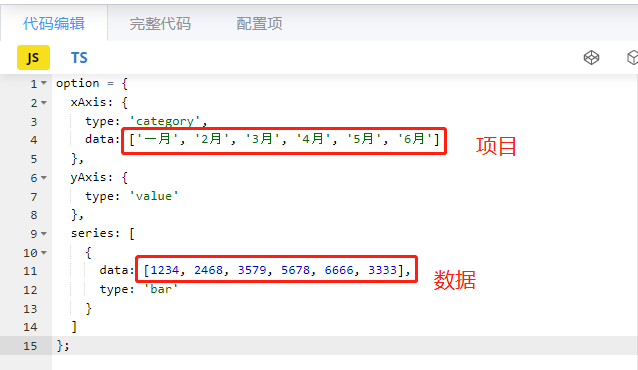

以柱狀圖為例，以下是控制圖表的基本代碼：

可以看到xAxis中的數據是控制直方圖的項，格式為'', '', 'March', 'April', 'May', 'June', yAxis中的數據是控制直方圖值，格式為1234,2468,3579,5678,6666,3333。

3.輸入框中文字的變換

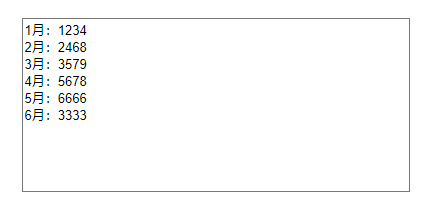

我們正在查看輸入框中的文字，如右圖：

所以我們要把左邊破折號的item值的格式轉換為'','','March','April','May','June'; 引號右邊的數據格式轉換為1234, 2468, 3579, 5678, 6666, 3333

在這里我們將處理文本。 首先，我們需要將第一行設置為如右圖所示：

這里我們主要用到兩個函數，函數和切片函數。 通過該函數，我們可以找到第一行的換行位置，然后使用切片函數將其提取出來并分別設置為兩個文本。

之后我們對提取出來的文本:1234進行處理。這里我們同樣使用了切片函數，可以找到引號的位置，然后使用切片函數提取引號之前的item值和之后的數據逗號。 價值。

之后，我們創建兩個新文本來分別保存兩個值。 默認情況下文本為空，文本降低到原始值并降低到新值。 這里注意：item值的格式‘text’需要用引號冒號括起來，并用引號冒號分隔； 數據值的格式只需要用英文冒號分隔即可。

這樣處理完第一行之后，我們繼續處理第二行和第三行數據。 這里我們只需要做一個循環來判斷上面是否有內容行即可。 如果有內容，我們就繼續里面的循環； 如果沒有內容，我們可以結束循環，觸發js圖表的調用，這樣就可以調用圖表了。

3. 何時執行交互

最后，我們什么時候觸發這種交互？ 通常當我們失去輸入框的焦點時，通常默認圖表中都會有基礎數據，所以我們會在加載時開始執行。

我們需要先將xy的記錄文本設置為空，因?yàn)檫@是在開始之前，并且值是在其原始文本的基礎上添加的。 如果不清除，當之前改變值時，上面不會被重置，導致數據越來越多。

后來我們考慮到有的人可以打中文破折號，有的人可以打英文逗號，所以我們用一個函數將英文逗號統一轉換為中文破折號。

然后我們觸發里面的文本轉換。

如果后面數據發生改變，我們也需要觸發這個交互。 我們以輸入框失去焦點的時候作為完成改變的依據。 這里不需要重寫事件，因?yàn)樯厦婕虞d的時候已經寫好了。 我們只需要使用觸發交互來觸發輸入框加載即可。

這樣，我們就完成了通過輸入框動態維護可視化圖表的原型模板。 上次使用時，我們只需要復制粘貼并更改輸入框中的選項文本，即可手動生成柱狀圖的療效。 不是很好嗎？ 方便性怎么樣？

其實以后你還可以根據自己的需要減少一些常見的圖表，比如條形圖、餅圖、環形圖等，都是同樣的方法。

以上就是本教程的全部?jī)?nèi)容。 有興趣的朋友可以嘗試一下。 感謝您的閱讀。 上一期見。
