在CAD繪圖中，平移和縮放應該是最常用的操作，而對于大多數剛開始使用CAD的朋友來說，通過鍵盤進行操作似乎是最方便的。 然而，由于對命令的不熟悉，我們經常會遇到一些特殊的情況。

早些時候，有朋友告訴王Sir，無論她的鍵盤如何滾動，她都找不到她畫的圖，并問Sir是否上帝擋住了她CAD中的窗簾而忘記將其撕開......

經過長時間的努力，圖紙終于重新出現了，想到更多看過相關視圖調整問題的朋友intellij idea 重置默認視圖，希望Sir認為有必要介紹一下視圖調整過程中遇到的問題以及解決方案。

1.滾輪控制縮小和放大的方向和比例

1. 通常，視圖是通過鍵盤進行縮放的。 默認情況下，向下滾動是放大視圖，向上滾動是縮小視圖。

然而，CAD命令[]可以改變滾輪的方向。 當該值設置為1時，可以更改為縮小和放大。 當設置為0時，可以恢復。

2. 滾輪滾動后，可以使用變量來更改縮放列的大小。 默認值為60。如果將該值更改為更大的值，則滾動滾輪時視圖會變大。

2.雙擊鍵盤中鍵，范圍縮放遇到問題

其實我們也可以使用鍵盤的中間按鈕來完成視圖的實時平移。 雙擊鍵盤中間按鈕可以實現縮放功能，可以顯示當前視圖中的所有圖紙，而我們?cè)谡{(diào)整視圖時經常會遇到一些問題。 特殊情況。

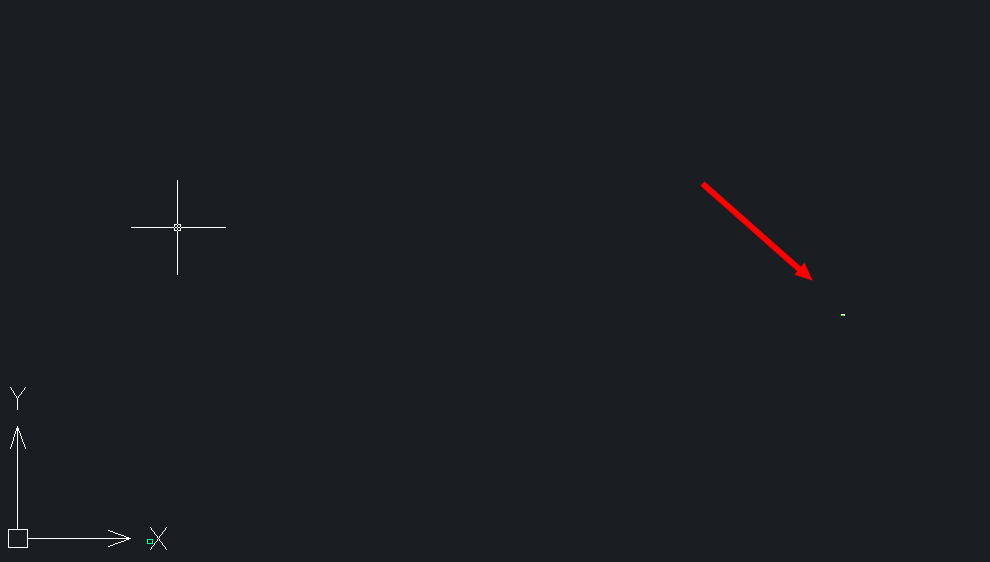

第一種情況是雙擊中鍵后圖形變得很小

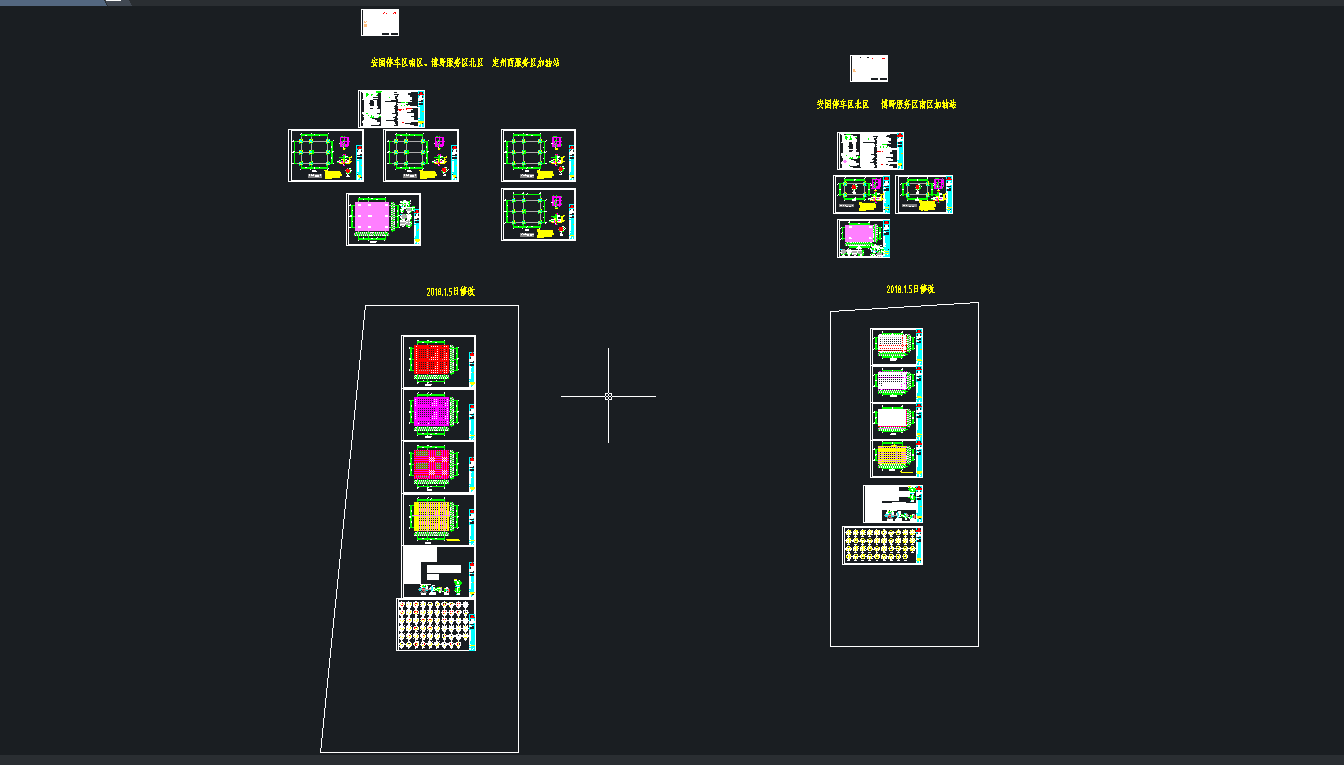

雙擊中間按鈕后，我們可能得到的實際情況是繪圖消失了。 這就是所謂的上帝擋住了簾子卻忘了把它撕下來。 為什么會出現這種情況？ 雖然原因是距離主圖形較遠有冗余圖形intellij idea 重置默認視圖，但雙擊鍵盤中鍵顯示全圖后，視圖的長度往往是10的幾十次方。遇到這些情況，朋友們想用鍵盤滾輪連續放大。顯示圖形是不可能的。

解決辦法有哪些？

希望Sir在這里介紹一個縮放命令【ZOOM】，ZOOM有一個窗口W選項，可以直接拾取圖中的窗口來放大，也可以輸入窗口兩個角的坐標來放大，當視圖的尺寸很大時 只能以輸入坐標的形式。

第二種情況，縮放時，提示無法進一步縮放

遇到這種情況，只需輸入[RE]即可重新生成顯示數據，還可以進一步放大

3.指定倍率

該功能適用??于一些特殊情況

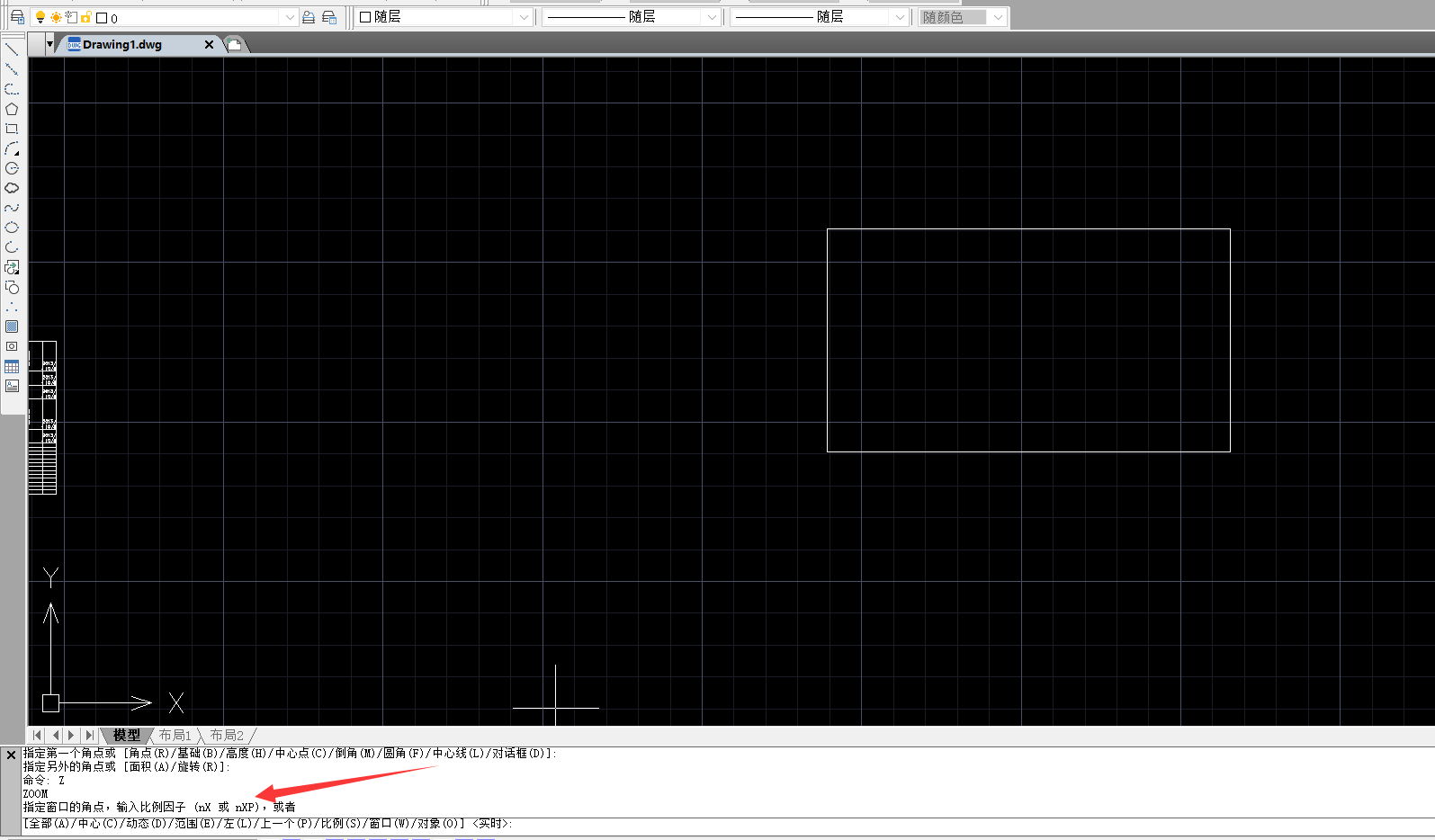

輸入[Z]命令，然后輸入一定的數值??，視圖可以按倍數放大

如圖所示

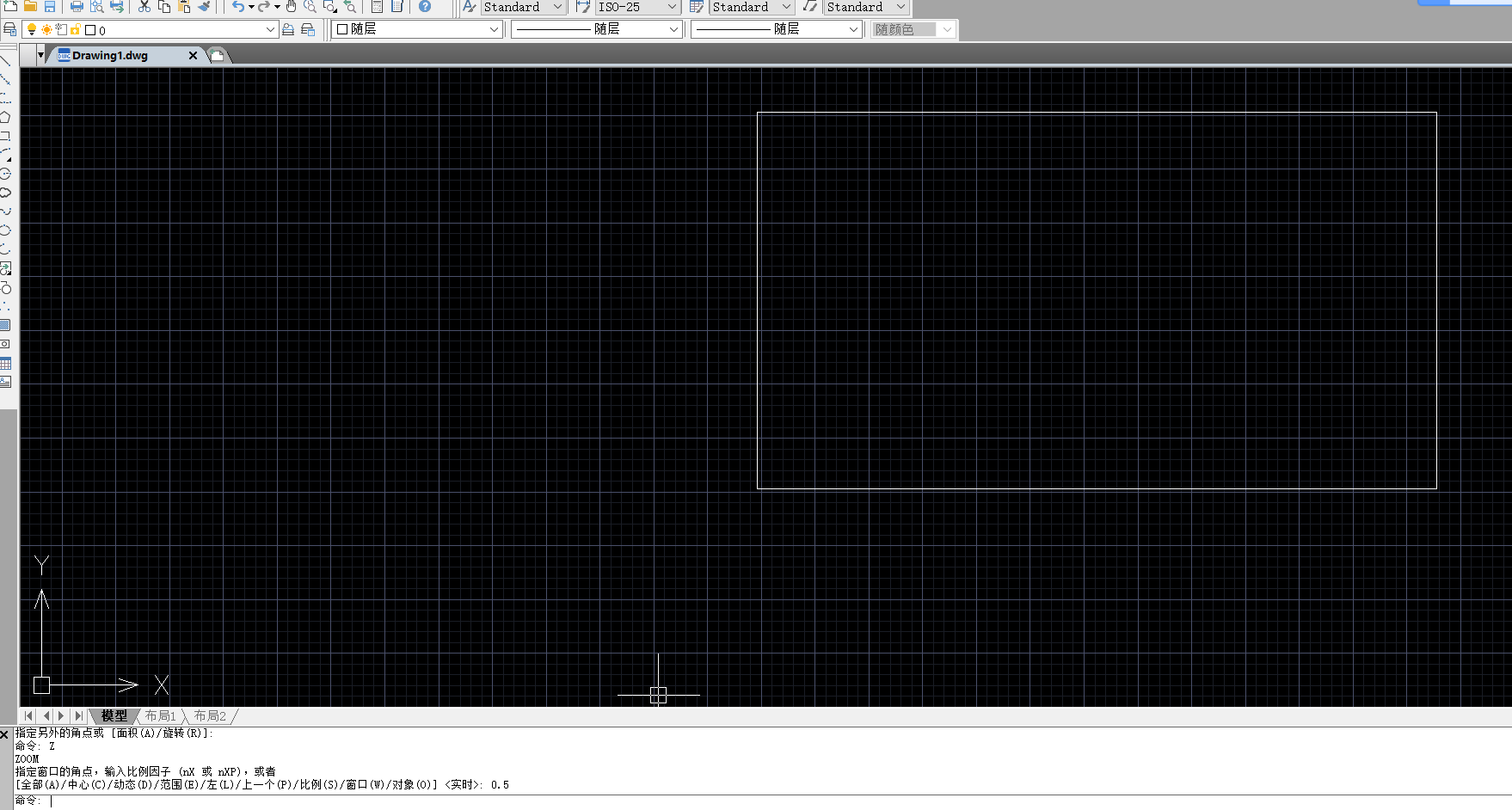

放大0.5倍后的結果

除了上述視圖問題外，朋友們?cè)诶L圖工作中溝通內外圖時，還存在很多關于視口的問題。 當從外部接收到圖紙文件時，他們發現視口設置不符合當前個人或公司的標準，如果重新一一更改視口，將花費太多時間。

最后，我?guī)硪坏繡AD題給大家做。 如果您知道答案，請留言。 最好能簡單描述一下操作！

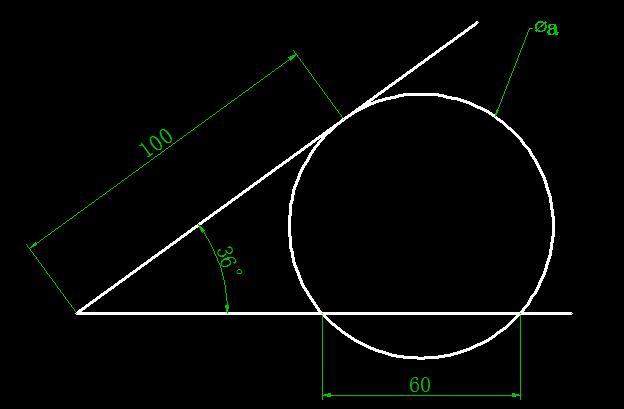

根據已知條件求半徑a
