繪圖能力是建筑師必備的技能，我們用它來讓我們的想法閃閃發光。 一張能俘獲老師、俘獲乙方的表演圖，不僅能獲得高分、拿下項目，還能通過對制作過程中光感、材料和細節的掌握，展現出建筑師的素養。 下面通過一個特別小的案例給大家?guī)硪恍╆P(guān)于VFS渲染的知識。 右圖是最終圖，復制綠城西溪國際項目，使用的軟件是SU、VFS2.0、PS（目前已經發布了3.0測試版本）。

△ 最終效果圖

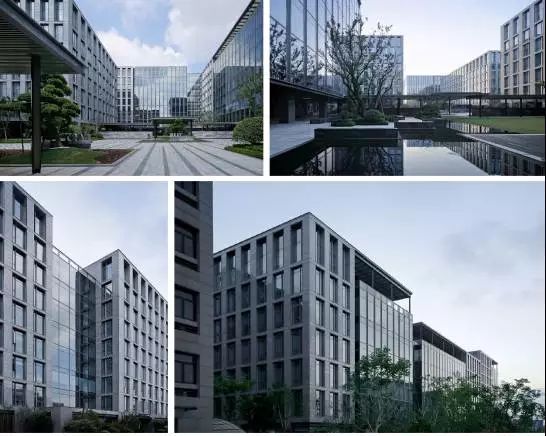

△實景照片

作為抄襲作品，后期調色和環境氛圍處理都比較簡單，只需要根據參考圖片進行復制和更改即可。 但普通療效圖的制作需要收集大量相似的真實場景參考，才能準確把握光感，達到近乎真實的療效。

案例研究分為三個部分：

1、建模；

2. 渲染；

3.后期。

【一】造型

以下是該項目的一些真實照片。

△實景照片

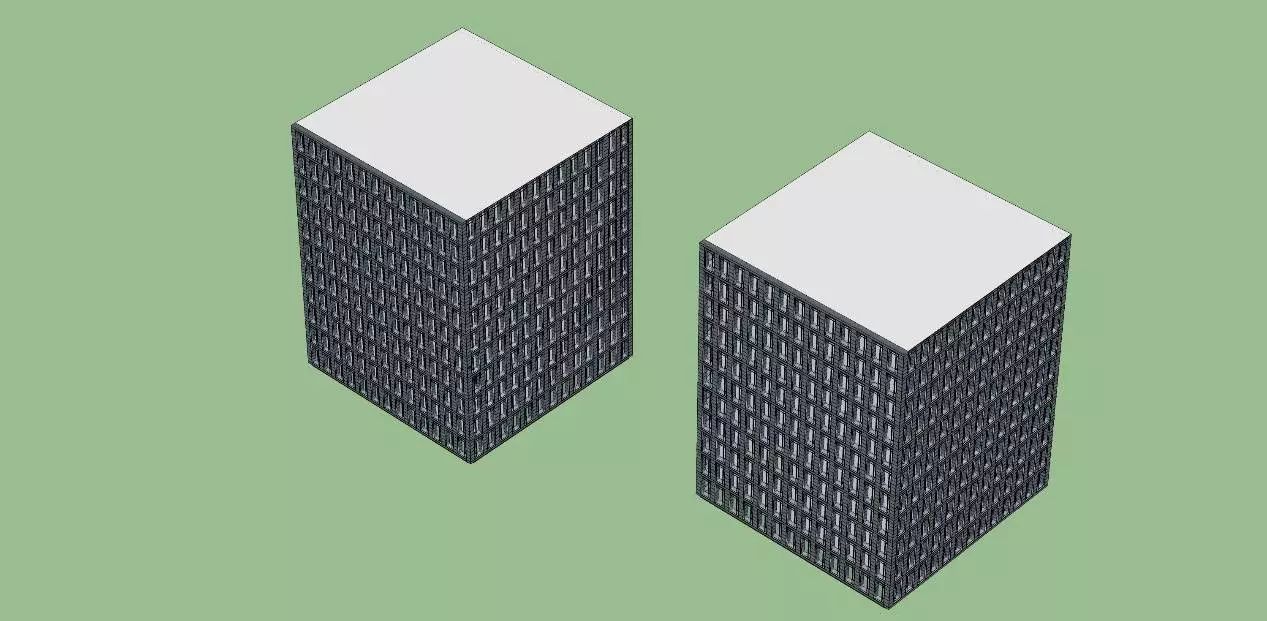

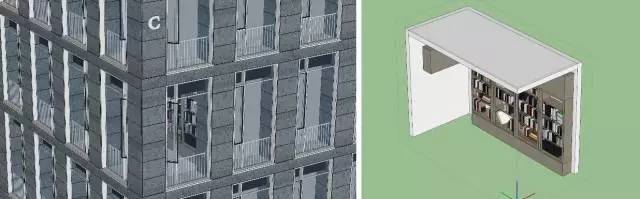

△SU模型

作為局部渲染，我沒有在SU中將整個建筑倒置，建模過程很簡單，只需完善標準單元并制作構件陣列即可。 參考圖中關燈的房間單獨搭建一個小房間，布置一些燈具。 以后直接用點光源來渲染就可以了。

雖然是這么簡單的一個模型，但是細節上卻需要全面。 為了實現真實的渲染，需要構建完整的模型。 如果有真實的凸凹進退，就會有真實的光影效果。

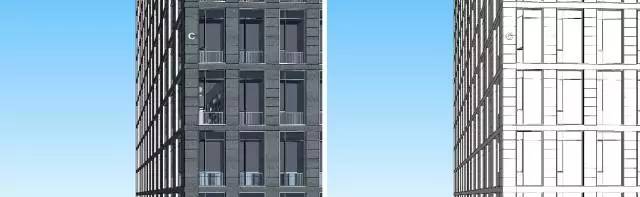

△材質△白模

△包裝詳情△室內

關于細節：你可以在模型上看到所有的大理石接縫，實際的體積是在不同材料的交匯處構建的，而不是用線條分隔。 因為除了VRAYq版本的材質外，其他渲染圖都沒有線框，但真實的關節處會渲染出真實的光影效果。 如果要渲染模型，尤其是寫實渲染，就必須構建每一個細節。

其他建模過程我就不詳細說了，有機會我會和大家分享一些關于建模的知識。 這里我只是指出，建模時一定要掌握組件和組之間的關系以及三者的嵌套和分組。

[2] 渲染

渲染過程主要分為三個步驟：

1.材質貼圖和VRAY材質分配；

2、環境光及各種輔助光源的構成；

3.調整主面板的渲染參數。

為什么我們要提到紋理制作？ 作為寫實渲染，使用SU自帶的貼圖是不行的。 幀率低但素材庫有限。 在百度搜索到的高清貼圖也是不能接受的，因為大部分分配給SU的貼圖都不是無縫拼接的，同一張貼圖在連接處會不連續，所以收集好貼圖紋理非常重要，我會下面分享一下我常用的材質包材質：

1、CG.com，一個非常好的貼圖網站，只要注冊一個賬號，就可以享受1K以上幀率貼圖的下載，而且大部分貼圖都是無縫貼圖

2. 紋理。 作為國際知名的建筑模型網站，提供了大量精美的3D模型和紋理。 紋理的質量特別高。 除了紋理之外，還有各種動物材質的渲染PNG。 動物采用多個太陽角度渲染，非常方便實用。

3.高級紋理包，這個紋理包廣泛應用于各種渲染器中，是一種非常中間的紋理，包括各種反射層和凸凹層，VFS也可以使用sketch up vr玻璃材質，但是材質的初始設置將不再是標準材質層并且使用了材質，渲染出來的材質紋理非常真實，這是任何材質貼圖都無法比擬的。 這里對中間紋理不多介紹，以后我們會通過詳細案例進一步介紹此類紋理。

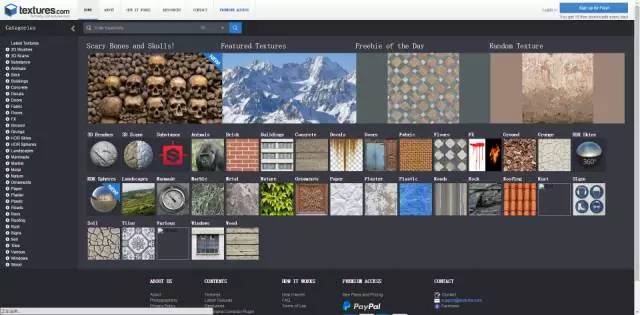

△.com

△材質圖

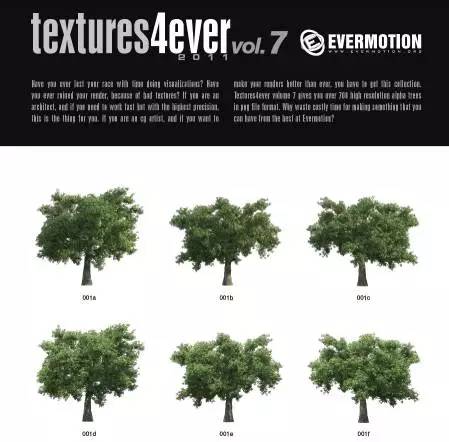

△ 樹木材質

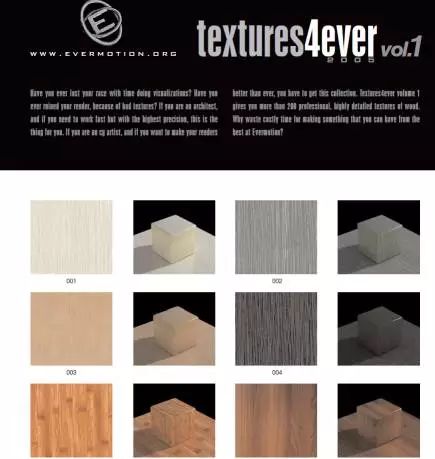

△高級紋理

對于建筑的這個部分渲染，只需要一張材質貼圖，并且只使用VRAY標準材質。 觀察參考圖片可以看出，建筑屋頂材料是有紋理的拋光花崗巖。 參考圖中的花崗巖不僅僅是其本身的雪花紋理。 ，還有一些較大的密度紋理變化，雪花紋理的大理石紋理比較好收集，但我自己做了一層密度紋理變化。

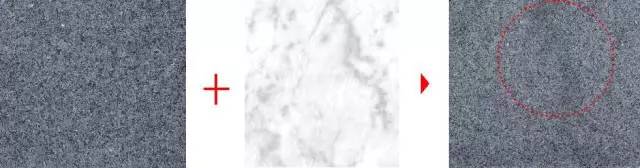

有紋理的大理石材質是通過PS將兩種紋理疊加生成的，類似于做舊。 因為它是拋光大理石，所以沒有使用凹凸（凹凸）貼圖。

接下來就是材質的參數調整過程。 本案主要涉及金屬窗、石皮、玻璃三種材質。 金屬包括兩種窗金屬和一種燈欄金屬，以下是材料參數。

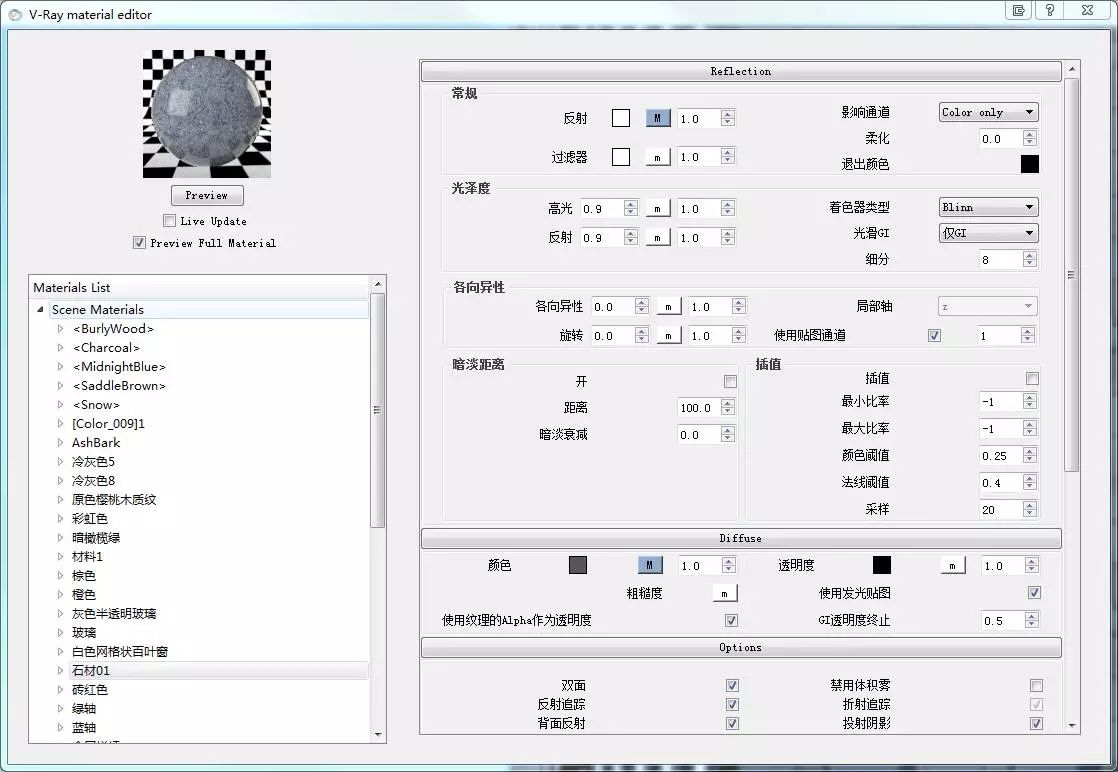

△石頭

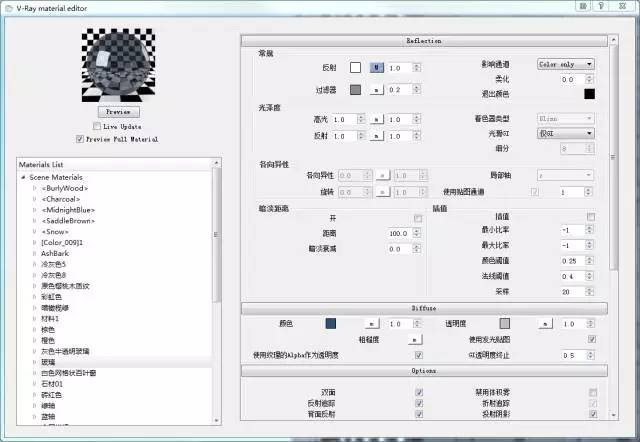

△玻璃

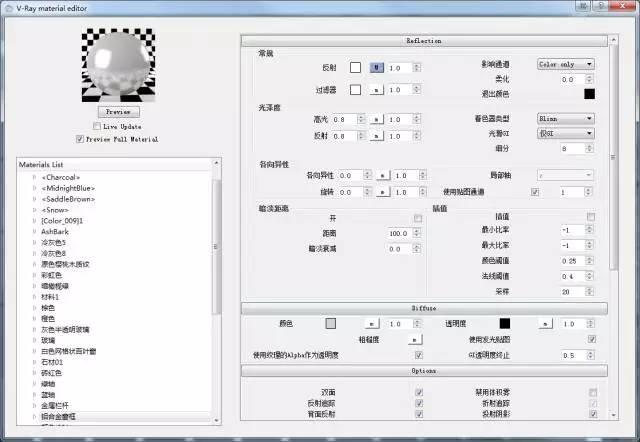

△金屬

1、石材材質，添加反射層（），默認IOR為1.55，不變，將光澤度高光和反射改為0.9，增加材質光澤，突出模糊紋理。

2. 對于金屬，添加反光層并根據實際材質反射和模糊紋理調整光澤度。 將鋁合金材料的光澤度調整為0.7-0.9之間。

3.玻璃。 玻璃是突出建筑物最重要的材料。 它可以反映周圍的環境，也可以反映建筑物的內部。 因此，玻璃材質的調整直接影響渲染效果的質量。 我調整玻璃材質的總體思路是，首先創建玻璃固有的顏色，即漫反射層（），透明度高sketch up vr玻璃材質，接近全透明，然后創建反射層。 通常玻璃折射率（IOR）為1.55，而我想要達到更高的環境反射效果，我一般將IOR調整為2或更大。

通常效果圖的玻璃材質的制作到此就結束了，但是為了做出更真實??的玻璃效果，還需要添加凹凸貼圖（BUMP）。 觀察一些高層寫字樓的正面玻璃幕墻，我們會發現玻璃幕墻并不是完全平坦的，制造過程中無法產生絕對的平面，而是有很多起伏，這會造成外部環境的影響。被玻璃反射后會發生扭曲，類似于輕微湍流的海面，所以真實的玻璃渲染需要根據上述參數添加凹凸貼圖來控制玻璃起伏，類似于渲染海面材質，在凹凸貼圖中選擇噪波（Noise），調整幅度頻率等選項來控制波動的大小。 至此，玻璃材質就完成了。 事實上，所有參數值的調整都不是絕對的。 需要根據感覺不斷測試才能達到滿意的效果。

最后一點是關于折射。 玻璃有長度，所以會發生折射，反射出來的畫面會發生偏移。 而且，玻璃的長度對于整個建筑來說是微不足道的，它的折射也是微不足道的。 為此，我渲染Glass時沒有添加折射層，折射會消耗大量渲染時間。 除非渲染一些細節場景比如玻璃球或者水滴。

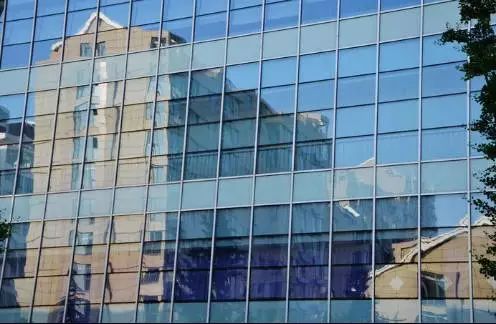

△玻璃表面凹凸不平造成反射畸變

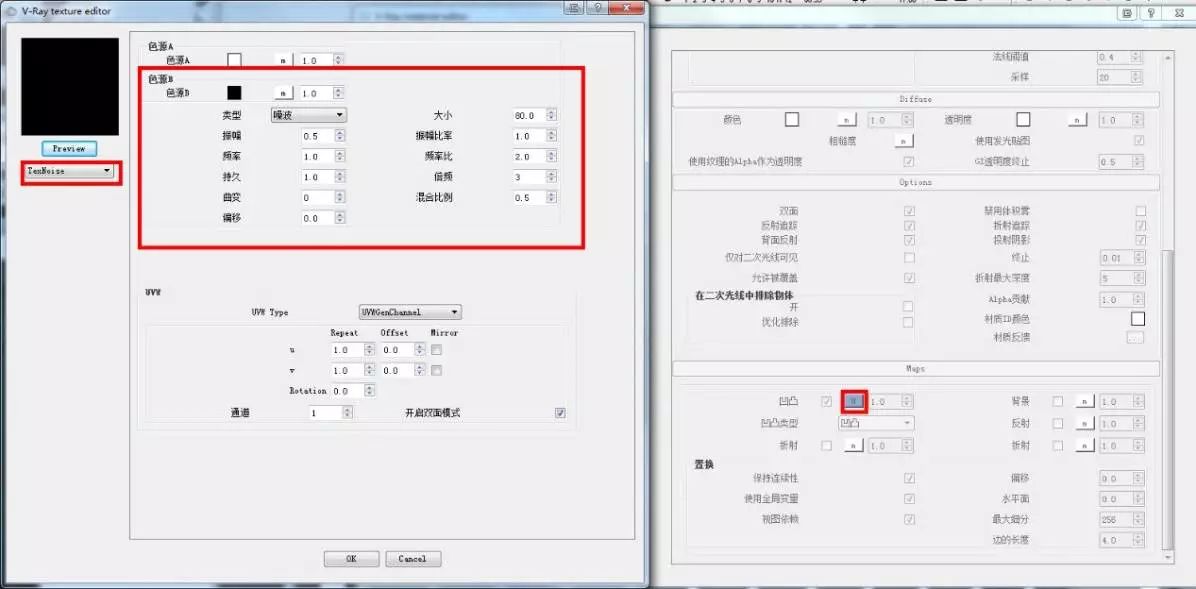

△玻璃表面凸度調整

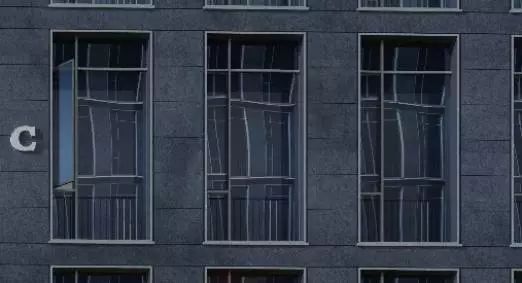

△實際渲染結果，玻璃反射失真

△ 有折射層（左）和無折射層（右）球體渲染對比

第二步渲染、環境光和輔助光源合成

觀察參考圖，發現主天光是從建筑兩側射入的，圖中面向的建筑就是逆光面。 首先，我沒有使用默認的VRAY天光進行天光渲染。 因為習慣了HDRI天光渲染，我發現默認的天光有太多的限制。 雖然HDRI貼圖的原理和材質貼圖基本相同，但是HDRI貼圖是32位的圖像，可以存儲更多的圖像色溫信息，雖然SU默認的環境光是一張HDRI貼圖加上一個代表太陽的太陽光源。

我用HDRI貼圖來代替默認的全局天光，讓整個環境先被均勻的光照亮，然后添加一個點光源來模擬主光源的位置，也就是太陽，這樣模型可以分為明暗并形成陰影。

因為參考圖中有一個房間是開著的，可以清楚地看到內部的燈具，所以模型需要構圖臥室。 我使用了最常用的點光源，稍微布置一下外觀，直接添加點光源來模擬室外的照明。 。

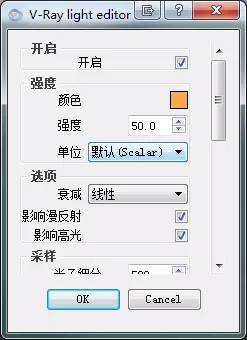

△點光源參數面板

光源設置好后就可以進行渲染了。 事實上，為了渲染高質量的圖像，需要調整輸出參數以防止圖像表面出現斑點和錯誤。 然而，圖像輸出參數的調整所涉及的理論知識非常復雜。 本教程暫時不涉及，而且VRAY3.0已經將復雜的參數調整轉化為滑塊，中低參數都可以通過滑塊控制。 如果你的機器運行速度慢，建議使用軒云。

△ 渲染結果

【三】后期

老話說，三分靠渲染，七分靠后期。 事實上，這些世界頂尖的治療影像公司都對PS后處理嗤之以鼻，但并不能證明PS確實是后處理的神器。

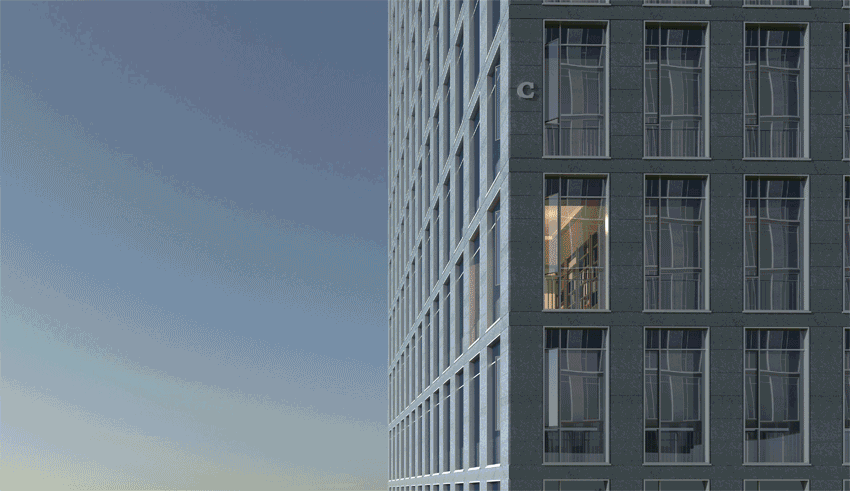

△Ps后處理動態

在后期處理中，仁??者見仁智者見智。 作為建筑師最基本的技能，P圖的過程就不再重復了。 強大的PS甚至可以P出效果逼真的SU裸奔畫面。 關于動物材質的選擇，材質包提供了各種光照方向的動物材質，只要材質與整體環境光相匹配，稍微處理一下就足夠了。

△最終效果圖

本文相關資料及源文件： 密碼：upix
