1、鍵盤操作方法：

1. 您可以使用 CTRL+TAB 鍵循環瀏覽打開的文件。

2. 使用 z 縮小模型或使用 SHIFT+z 放大模型。

3. 使用箭頭鍵旋轉模型。 按 CTRL 鍵加箭頭鍵即可與模型進行通信。 按 ALT 鍵加箭頭鍵可順時針或逆時針旋轉模型。

4. 按住 CTRL 鍵并將特征圖標從設計樹拖動到要更改的邊或面。 可以在許多邊和面上復制圓角、倒角和孔。

5、您可以按住CTRL鍵并拖動一個參考基準平面來快速復制一個等距基準平面，然后在該基準平面上雙擊鍵盤即可精確指定距離規格。

6、繪制草圖時，經?？梢允褂肊sc鍵將光標恢復到選擇模式。

7. 在裝配體中，可以按住CTRL 鍵，將裝配體中的某個元件拖到設計樹中的繪圖窗口中，這樣就可以在裝配體上生成該元件的另一個實例。

8. 您可以按住 Shift 鍵在設計樹上選擇多個特征。

9. 您可以使用 CTRL-R 重寫或重畫屏幕。

10. 您可以使用 Ctrl-C 和 Ctrl-V 從檢查對話框復制其值并將其粘貼到其他對話框中。

11.您可以按住CTRL鍵選擇多個注釋，但同時更改它們。

12. 在工程圖中按住 Shift 鍵可選擇規格文本的形式intellij idea 重置默認視圖，允許您將規格從一個視圖鏈接到另一個視圖。 $0A 在繪圖中按住 Ctrl 鍵可選擇規格文本的形式，允許您將規格從一個視圖復制到另一個視圖。

13. 您可以使用常用的定義映射快捷鍵來快速執行Ctrl-N（新增）。

14.無需使用鼠標即可跳轉到不同的分割窗口。 使用 Tab 或 F6 鍵激活下一個窗口，使用 Shift-Tab 或 Shift-F6 鍵激活上一個窗口。

15. 當您拖動某個特征時，如果按住 ALT 鍵，該特征將保持其位置規范和幾何關系，因此該特征只允許在不受規范或幾何關系控制的方向上進行通信。

16.您可以隨時按“F”鍵將繪圖縮放到最合適的尺寸。

17. 選擇菜單上“工具/自定義”中的按鈕設置，以改進最常用命令的快捷方式。

18. 使用方向鍵旋轉模型時可以更改旋轉增量，請選擇菜單上的“工具/選項/系統選項/視圖旋轉”，然后修改方向鍵選擇框中的值。

2、草圖操作方法：

1、輸入規格值時，可以使用物理公式或三角函數公式進行運算。

2. 可以在兩個實體的虛擬交點上生成草圖草圖點。 請在選擇實體時按住 Ctrl 鍵，然后選擇草圖點的工具欄圖標。 要更改草圖點的顯示，請單擊菜單上“工具/選項/詳圖”選項卡上的“虛擬交點”。

3. 您可以通過選擇圓弧及其兩個端點來指示圓弧的實際寬度。

4. 您可以使用菜單上的視圖來切換基準平面、基準軸和原點的顯示或關閉。

5. 您可以檢查草圖以確定它是否可用于生成指定的特征類型。 編輯草圖時，選擇菜單上的“工具”/“草圖工具”可檢查草圖的特征使用情況。

6. 您可以檢測邊、面、草圖實體和零部件之間的最短距離。 請使用菜單上的“工具/檢測”，但選擇一對檢測到的實體。

7. 選擇菜單上的“工具”/“草圖工具”/“更改選項”，或選擇草圖關系工具欄上相應的工具欄按鈕，以連接、旋轉或縮放整個草圖。

8. 您可以使用輪廓圓角工具繪制非相交草圖實體的圓角。 添加此圓角時，將手動修剪或延伸實體。

9. 您可以使用“顯示/刪除關系”對話框中的實體表來替換草圖關系中已使用的實體，該對話框還顯示有關每個實體的狀態和位置的信息。

10.您可以同時向多個實體添加一些幾何關系類型。 例如，您可以選擇三條線，但使它們的長度相等。

11. 要選擇邊的中點，請右鍵單擊該邊并選擇“選擇線段中點”。

12. 使用菜單上的“工具”/“草圖輪廓工具”/“通過拖動更改規格”可在拖動草圖實體時更改草圖實體的規格值。 您可以在“工具”/“選項”/“系統選項”/“草圖”中設置選項，使其成為默認行為。

13. 如果您的默認單位是英寸，您仍然可以在值框中輸入公制單位的值，例如：25mm，該值將手動轉換為默認單位。

14. 當您使用面、環或草圖輪廓上的每條邊對參考實體或偏移實體執行操作時，選擇整個面、環或整個草圖比單獨選擇每個實體更容易。

3、建模操作方法：

1. 單擊工具欄中的“顯示/刪除幾何關系”圖標，查找草圖中過度定義或懸空的幾何關系。 出現對話框時，單擊條件并從下拉列表中選擇已定義或留空。

2. 可以畫一條中心線，然后選擇鏡像圖標來生成“鏡像線”。

3. 使用選擇過濾器工具欄輕松選擇實體。

4. 對話框打開后，您可以使用視圖工具欄上的圖標工具來調整模型的視角。

5. 您可以將光標移動到工程剖面視圖的剖面線處，右鍵單擊并選擇其屬性選項來更改剖面線。

6. 您可以在零件上生成特征數組和數組的數組。 在裝配體中，您可以創建零部件數組和裝配體層特征數組。

7. 完全定義的草圖將以紅色顯示所有實體。 如果有未定義的實體，它們將顯示為灰色。

8、無需復制相應特征，裝配體中也可以生成零部件的副本。

9. 如果隱藏線視圖模式顯示不夠準確，可以使用工具/選項/文件屬性/圖像質量/線框質量來調整顯示質量。

10、使用草圖圓角工具時，可以選擇實體交點處的頂點位置來添加草圖圓角。

11. 使用菜單上的“視圖”/“顯示”/“剖面視圖”在模型上生成剖面視圖。

4、組裝操作方法：

1、選擇右鍵下拉菜單中的“選擇其他”選項，可對光標處的實體進行循環選擇操作。

2. 默認情況下，加載到裝配體中的第一個元件將被固定。 要連接它，請右鍵單擊該組件并選擇“浮動”選項。

3. 可以在關聯的裝配體中生成零件（自下而上的設計方法）。

4. 您可以隱藏或抑制裝配體中的零部件或特征。 隱藏零部件或特征使其不可見，而抑制功能則可將其從活動裝配體中移除，但不會將其刪除。

5. 您可以調整零件或裝配體的系統視圖方向。 請打開“視圖方向”對話框，但單擊任何視圖名稱并選擇“更新”。 此時，當前視圖方向?qū)⑷〈x的系統默認視圖，并且所有其他系統視圖將相應更新。

6. 您可以使用裝配包快速選擇裝配元件，進行壓縮、解壓縮、隱藏、顯示、復制、刪除等不同操作。

7. 可以定義多種協調方法，然后再次求解。 請在“裝配配合”對話框中選擇“延遲配合”選項。

8. 要將爆炸視圖從一個裝配體設置復制到另一位置，請將爆炸視圖圖標拖放到設計樹上的設置表中。

9. 如果要更改功能名稱，可以在功能名稱上緩慢按鍵盤兩次，然后輸入新名稱。

10. 您可以在菜單上選擇“工具”/“干涉檢測”，以確保裝配中的元件之間不存在交叉*干涉。

11. 使用菜單上的“文件”/“查找相關零件文件”/“復制”，您可以將裝配體上的所有引用文件復制到新目錄。

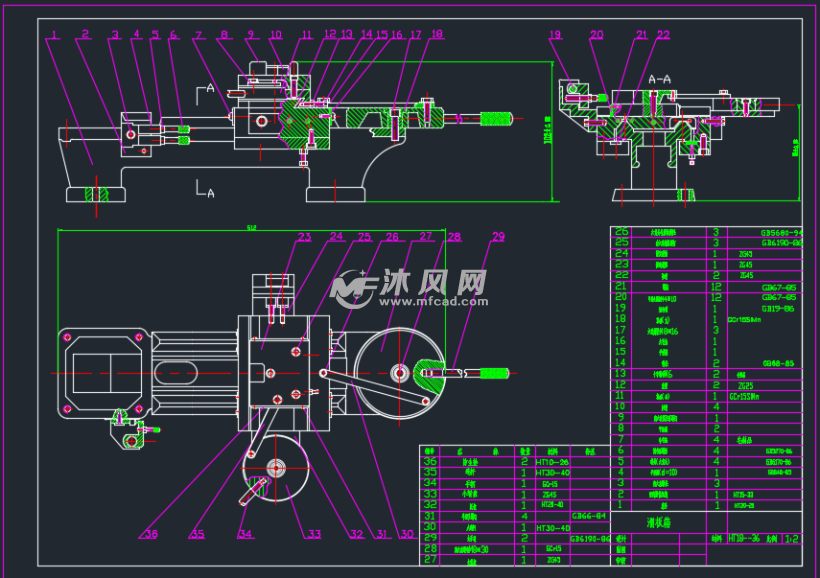

五、工程圖操作方法：

1.工程視圖上可以顯示視圖箭頭和名稱。 請右鍵單擊工程視圖，選擇“屬性”，單擊“顯示視圖箭頭”，但根據需要指定名稱（一或兩個字符）。

2. 您可以生成自定義繪圖模板，但使用菜單上的文件/保存模板命令來保存它。

3. 可以為許多繪圖項目指定不同的腰線樣式，包括局部視圖的視口。 請從菜單中選擇工具/選項/文檔屬性/線型來指定您的選擇。

4. 雙擊繪圖中的剖面線以反轉剖面視圖的方向。

5. 您可以拖動圖形中的扭曲斷裂線來更改斷裂視圖的斷裂寬度。

6. 您可以在一張圖紙上對齊和收集多個規格。 請按住 Ctrl 鍵選擇它們，然后在菜單上選擇“工具”/“指定大小”/“共線對齊”或“平行對齊”。

7.在工程圖中intellij idea 重置默認視圖，可以單獨控制模型邊、草圖實體和模板的腰線類型、顏色和長度。

6、界面操作方法：

1. 可以固定面向視圖的對話框，以便可以在所有操作時間使用它們。

2.您可以利用工作窗口的斜面和側面的窗口分隔板，同時觀看同一模型的兩個或多個不同視角。

3. 可以通過在設計樹上拖放來更改特征順序。

4. 您可以拖動設計樹上的返回控制欄來返回其零件中的特征。

5. 可以將設計樹上的零件或裝配體的圖標拖放到工程圖上，手動生成標準三視圖。

6. 在設計樹中選擇設置，然后您可以將零件上的特定設置拖放到裝配體中。

7. 如果草圖未定義，則設計樹上的草圖名稱后面將出現一個減號。 如果草圖被過度定義，則草圖名稱后面會出現一個加號。

8. 在相似的草圖輪廓之間放樣時，復制草圖通常是一種非常有用的形式。 從設計樹中選擇草圖或選擇草圖中的實體，按 CTRL-C 進行復制，然后選擇基準或平面，然后按 CTRL-V 粘貼草圖。

9. 如果某個功能或重建失敗，可以右鍵單擊設計樹中的圖標，然后選擇“出了什么問題”命令來查看。

10. 您可以放大所選實體。 請選擇一個或多個實體，例如邊、面等，然后單擊視圖工具欄上的工具欄圖標以縮放選擇范圍。 您還可以右鍵單擊設計樹中的項目，但從下拉菜單中選擇“縮放選擇”命令。

11. 在設計樹中選擇后部控制欄，但使用鼠標向上和向下箭頭鍵允許您逐步執行零件的創建順序。 在啟動此功能之前，請選擇菜單上的“工具/選項/系統選項”，并在設計樹中打開箭頭鍵導航功能選項。

12. 如果將零件拖放到裝配體的設計樹中，則該零件將被放置為與零件和裝配體的原點重合，并且零件的默認基準平面將與零件的默認基準平面對齊。集會。

13. 您可以使用“特征”工具欄上的“展開”按鈕將鈑金零件返回到展開狀態。 “無法蘭”工具欄圖標按鈕將零件返回到添加任何法蘭之前的狀態。

7、文件引用及文件打開、保存操作方法：

1. 打開工程圖或裝配體時，可以使用打開文件對話框中的參考文件按鈕來更改參考零件。

2. 將文件從資源管理器拖放到窗口中，這樣就可以同時打開多個文件。

3. 將裝配體另存為 IGES、STL 或 VRML 文件時，您可以將整個裝配體另存為單個文件，或?qū)⒀b配體中的每個零件另存為單獨的文件。

4. “另存為”對話框允許您將任何文件另存為 TIF 文件。

5. 您可以在資源管理器中觀看模型的預覽圖片。 請右鍵單擊該文件并選擇“快速查看”，然后選擇“文件/打開文件進行編輯”以打開模型的文件。

6. 您可以指定保存?zhèn)浞菸募哪夸洝?請選擇菜單上的“工具/選項/系統選項/備份”并瀏覽到該目錄。

7. 指定每個激活文件的更改次數后，您可以手動保存其手動恢復的信息。 請在菜單上選擇“工具/選項/系統選項/備份”，激活此選項并指定應更改的次數。

8. 您可以將文件從資源管理器拖放到窗口中以執行宏操作。

八、工具特點操作方法：

1. 單擊菜單上的工具/選項/文件屬性/顏色，然后從列表中選擇要素類型，然后單擊編輯以選擇顏色。 您可以為選定的要素類型指定顏色。

2. 切割線可以包括圓弧。 當可以生成此剖面圖時，通過將適當?shù)囊晥D段旋轉到投影平面來展開剖面圖。

3、如果您想確認工具欄按鈕的功能，可以將光標移動到工具欄上的圖標按鈕上并停留一會兒。 工具提示會顯示按鈕的功能，狀態欄上會出現工具按鈕的功能說明。

4. 使用零件族表時，最好將規格名稱復制并粘貼到表中，以確保規格名稱匹配。

5. 選擇菜單上的“工具”/“自定義”/“命令”，可以減少或清除工具欄上的圖標按鈕。

6. 在菜單中的工具/選項/文件屬性/顏色上，選擇勾線并單擊中間按鈕，使零件產生透明效果。

7. 繪圖格式可以使用對象鏈接和嵌入作為文件進行操作。 這允許您將 .BMP 圖像等對象嵌入到該格式中。

8. 在規格屬性中選擇最大和最小圓弧條件，可以將標記在圓弧或圓中心的規格改為標記在其0切邊上。

9. 您可以將活動對象嵌入到 或其他OLE2.0 應用程序中。

10. 打開零件時可以選擇“只讀”選項，以避免寫入零件。

11. 在功能和組件之間，您可以生成確保設計意圖的方程。

12. 您可以直接將文件和程序集導入到 .

13. 您可以通過將形位公差拖動到規格來將形位公差附加到規格值。

14. 您可以使用特征控制點來連接或更改拉伸和旋轉特征的規格。 單擊“特征”工具欄上的“動態更改特征”工具欄圖標，然后選擇一個特征以顯示特征控柄。

15.當您使用旋轉功能控制點時，您可以使用遠離模型的光標來獲得更精確的旋轉控制。

16. 您可以將鈑金特征添加到輸入實體。 只需從受支持的文件格式之一導入適當?shù)膶嶓w（具有單一長度的實體），然后選擇一個平面并單擊“屬性”工具欄圖標中的“插入折疊”工具圖標即可。

18. 您可以為您的鈑金零件生成定制的折疊系數表。 使用文本編輯器（例如記事本）編輯此實例的折邊系數表。 找到 .btl 后，將其表以新名稱保存，但擴展名為 *.btl，并保存在同一目錄中。
