大家好，我是舒哥！

我們都知道軟件工程中有各種各樣的UML圖，比如用例圖、序列圖等，很多時候我們使用draw.io或者draw.io等繪圖工具來畫圖，但是它們都存在這樣的問題：樣式多樣、不標準化，需要拖拽，效率低下。

其實這些問題和我們使用Word時遇到的問題類似，所以. 于是我想：我能像寫代碼一樣畫圖嗎？ 果然，你能想到的事情intellij idea畫uml圖，可能古人都想到過，甚至實現過！ 實際上有一個名為 的繪圖組件，它允許您在代碼中繪制 UML 圖。

本文將簡單介紹一下，并介紹如何使用它來畫圖。 最后介紹如何使用它來繪制幾種常見的UML圖。

什么是？

它是一個允許您快速編寫 UML 圖的組件。 這是官網上的介紹。 它允許您編寫常見的 UML 圖，如下所示：

此外，它還支持一些非UML圖形，例如：

更多相關信息可以咨詢官方網站獲取。

如何使用？

使用繪圖有兩種方式，一種是使用官網的在線編輯器，另一種是使用IDEA插件來編寫。 一般來說，使用起來比較方便。 您可以保存繪圖代碼，實時查看效果，并復制生成的圖像。 因此，這次我們重點討論如何使用IDEA來繪制UML圖。

安裝插件

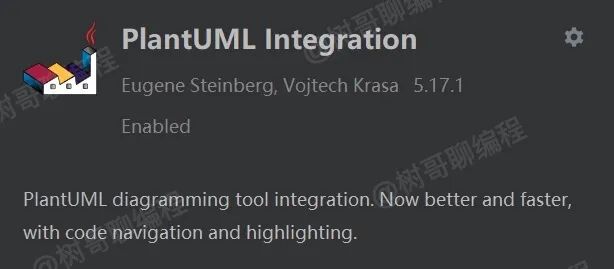

使用Paint只需要在IDEA中安裝插件即可，如下圖：

安裝完成后，重啟IDEA即可。

基本語法

該文件有.puml后綴，我們只需要新建一個.puml文件即可。 對于 .puml 文件，格式以 @ 開頭并以 @ 結尾。 還可以使用title設置UML圖的標題，并使用'單引號插入代碼注釋。 一個基本的圖代碼框架如下：

@startuml

title:?標題

'?注釋（用一個單引號標識）
'?UML?圖邏輯

@enduml

不同類型的 UML 圖具有不同的語法。 使用相應的UML圖時建議閱讀官網。 現在學習和使用它們是最有效的。 沒有必要強迫我記住它們。

常用UML圖示例

下面是我常用的幾張UML圖，分享一個代碼示例，方便大家寫圖。 對我來說，我通常使用用例圖、序列圖和 ER 圖。

用例圖

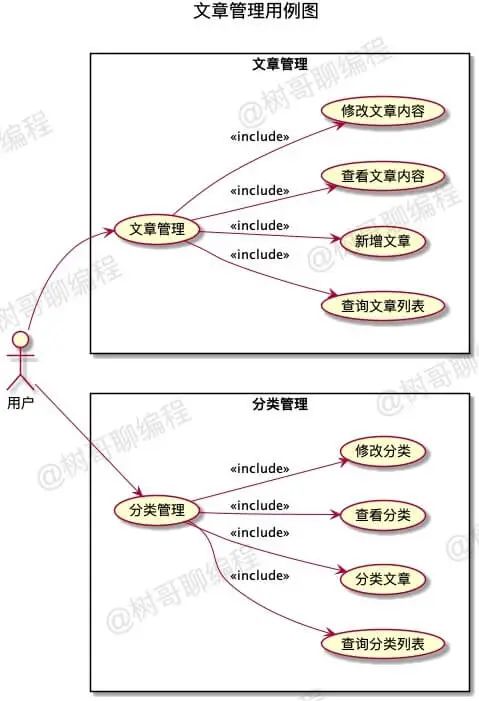

用例圖是用戶與系統交互的最簡單的表達。 它顯示了用戶和其他相關用例之間的關系。 簡單來說，通過用例圖我們可以了解用戶與系統、系統與系統之間的功能。 以下是博客系統管理后端的用例圖：

對應的代碼如下：

@startuml
'?https://plantuml.com/use-case-diagram
title?文章管理用例圖
left?to?right?direction
用戶?-->?文章管理
rectangle?文章管理{
????(文章管理)?-->?(查詢文章列表):<>
????(文章管理)?-->?(新增文章):<>
????(文章管理)?-->?(查看文章內容):<>
????(文章管理)?-->?(修改文章內容):<>
}
用戶?-->?分類管理
rectangle?分類管理{
????(分類管理)?-->?(查詢分類列表):<>
????(分類管理)?-->?(分類文章):<>
????(分類管理)?-->?(查看分類):<>
????(分類管理)?-->?(修改分類):<>
}
@enduml

請注意，需要安裝軟件才能在 Mac 上使用。 如果以上代碼無法正常渲染圖形，可能是機器上沒有安裝該軟件。 可以參考這篇文章解決問題：Can't with in - Stack

時序圖

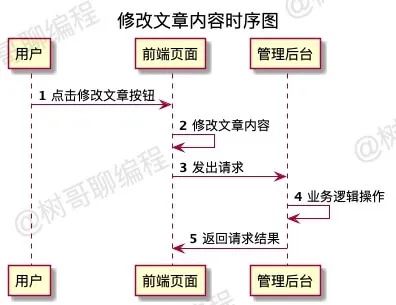

序列圖用于標識操作的整個過程。 通過時序圖，您可以清楚地了解一次操作的整個流程以及相關參與者。 以下是修改文章內容的界面時序圖：

上圖對應的代碼如下：

@startuml
'https://plantuml.com/sequence-diagram

title?修改文章內容時序圖
autonumber

participant?用戶
participant?前端頁面
participant?管理后臺

用戶?->?前端頁面:?點擊修改文章按鈕
前端頁面?->?前端頁面:?修改文章內容
前端頁面?->?管理后臺:?發出請求
管理后臺?->?管理后臺:?業務邏輯操作
管理后臺?->?前端頁面:?返回請求結果
@enduml

ER圖

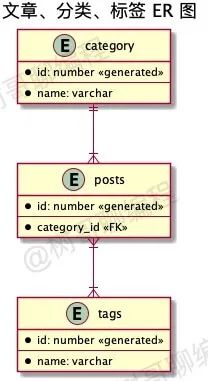

ER圖是用來表示數據庫實體之間關系的圖。 ER圖可以快速理清實體之間的關系。 以下是文章、類別和標簽的 ER 圖。 如果線有分叉，則代表N，如果沒有分叉intellij idea畫uml圖，則代表1。例如與posts的關系是1:N。

上圖對應的代碼如下：

@startuml
title?文章、分類、標簽?ER?圖

entity?category?{
????*?id:?number?<>
????---
????*?name:?varchar
}

entity?posts?{
????*?id:?number?<>
????---
????*?category_id?<>
}

entity?tags?{
????*?id:?number?<>
????---
????*?name:?varchar
}

'?category:posts?=?1:N
category?||--|{?posts
'?posts:tags?=?N:N
posts?}|--|{?tags
@enduml

對于ER圖來說，更復雜的是實體之間關系的表示。 事實上，定義了幾個標志來實現此功能。 一般規則如下：

例如：與posts的關系是1:N，所以使用||--|{ posts。

總結

對于你來說，一開始只需要安裝插件搭建好本地運行環境，然后掌握基本語法即可。 然后，根據自己的需要學習UML圖對應的語法，學而用之。
