上期更新了CAD入門要領（一）后，有粉絲私聊小編反映，能看懂入門文章，跟著操作沒有任何問題，但對CAD不是很熟悉界面。 希望編輯發表文章。 在介紹CAD界面時，小編沒有說什么，但是粉絲的要求一定要滿足。 在本期中，我將向您展示 CAD 界面所提供的功能。

不同版本的CAD界面不會完全相同，但基本相似sketch界面，所以不必?fù)?dān)心版本問題。

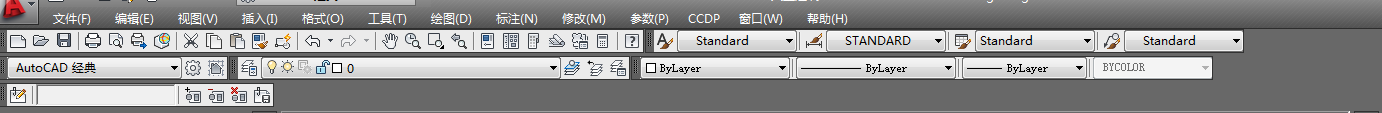

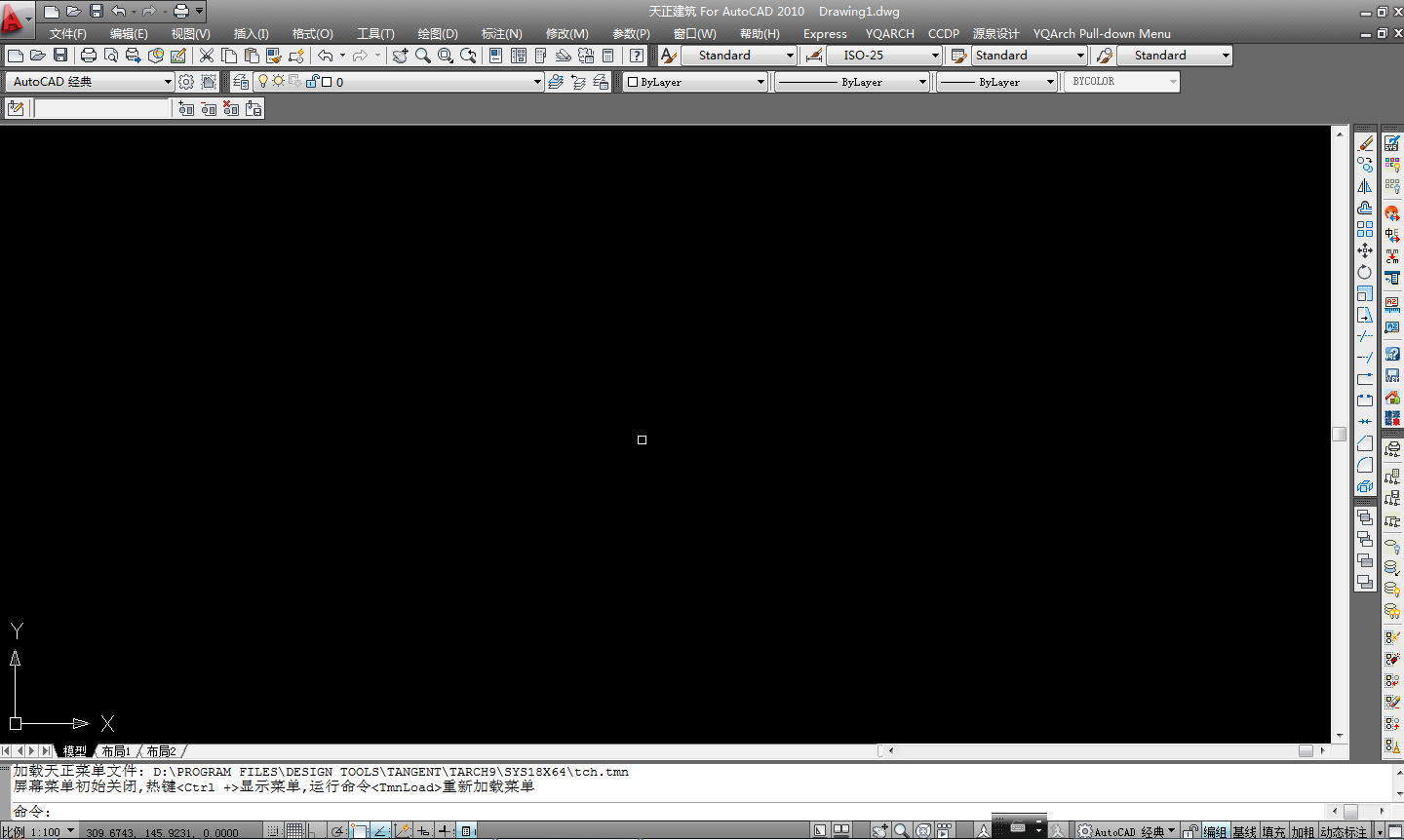

一般來說，無論是2D草圖界面還是Auto CAD經典版，主要分為四個部分：菜單欄、工具欄、工具欄和繪圖區域，如下圖。

菜單欄

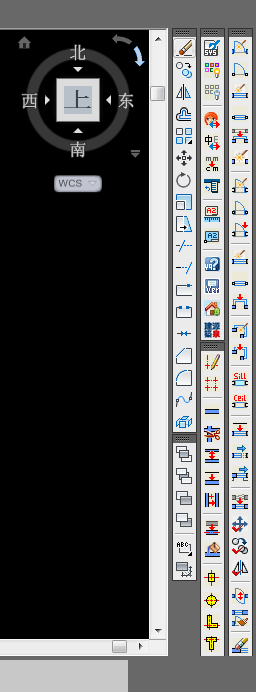

工具欄

命令欄

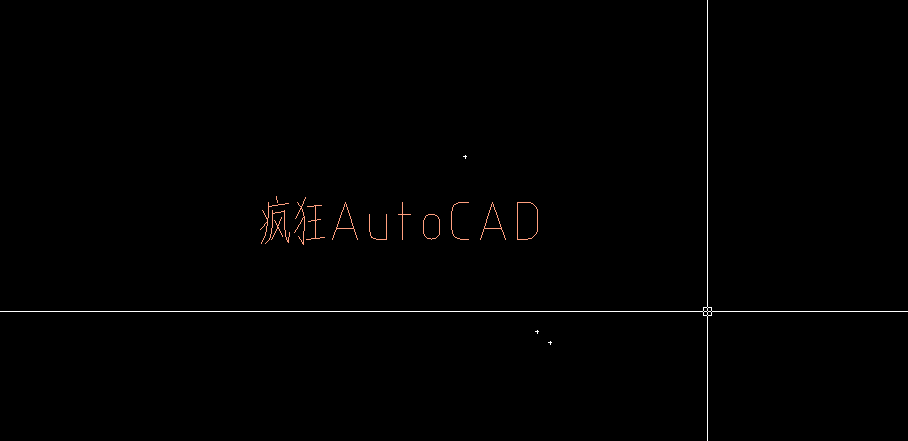

繪圖區

另外，2D草圖界面與經典的Auto CAD界面有所不同，但同樣的東西并沒有改變藥方。 一般我們使用2D草圖界面。 為了讓大家了解兩者，在此交換一下介紹。 如果需要更換，可以從CAD界面左上角進行設置，如圖。

2D草圖界面更換

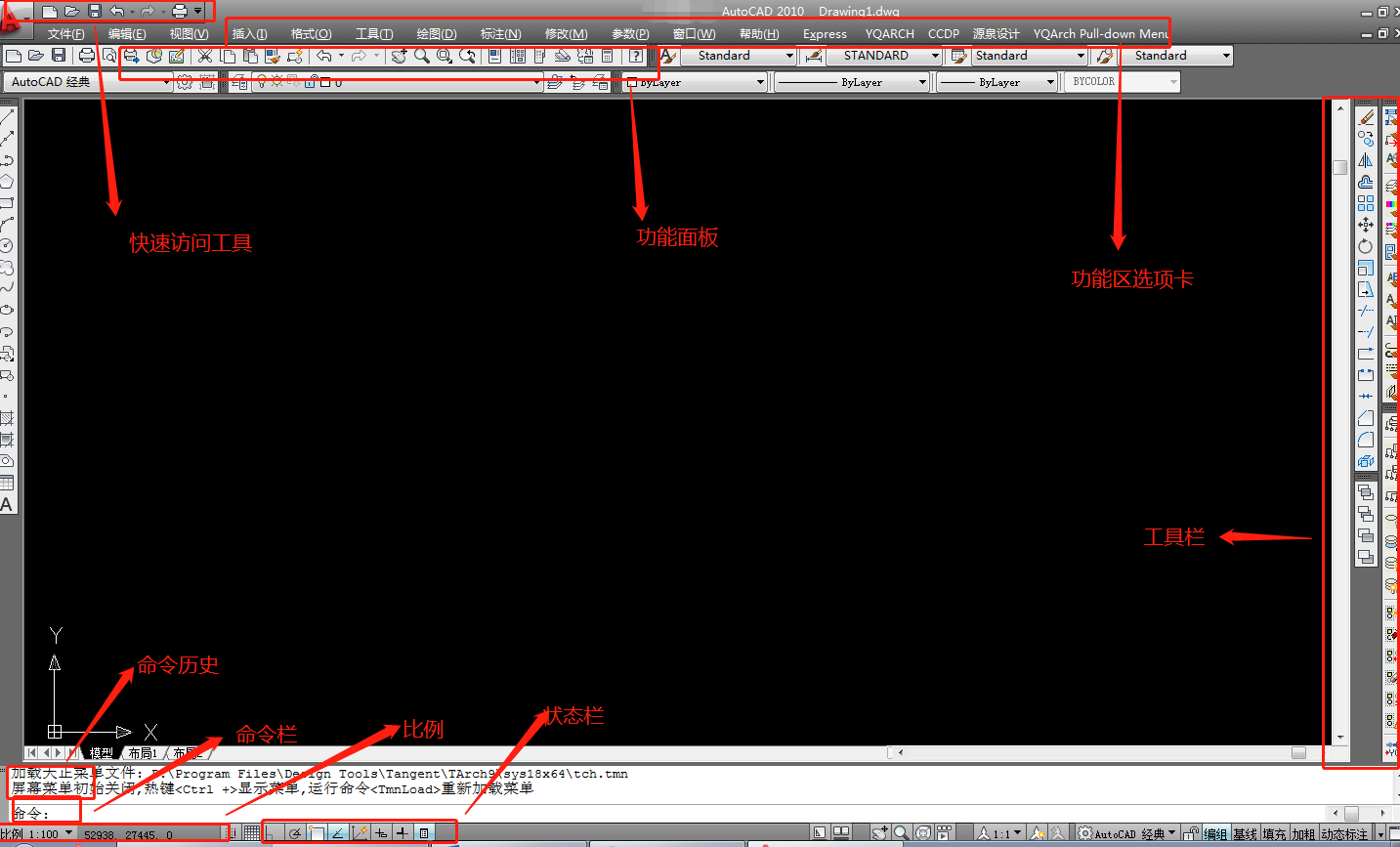

詳細來說，CAD界面分為很多類別。 我們來看一張二維草圖界面的圖片。

細分cad界面

下面我們逐一詳細解釋。

1.快速訪問工具欄（2D草圖界面與經典Auto CAD界面相同）

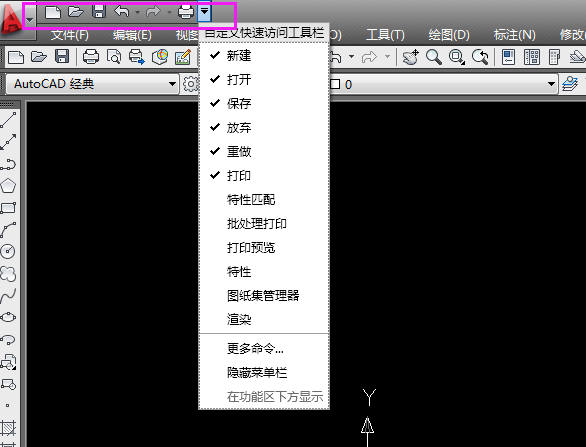

一些常用的函數都放在這里，比如新建、打開、保存、打印、重做等，方便我們?cè)谑褂玫臅r(shí)候可以隨時快速的調用這些函數。 您還可以根據自己的需要自定義快速訪問工具欄。 最常用的功能已添加到工具欄中。 點擊后面的下拉箭頭會出現一個菜單，在頂部的快速訪問工具欄中勾選你想要顯示的命令，如下圖。

自定義快速訪問工具欄

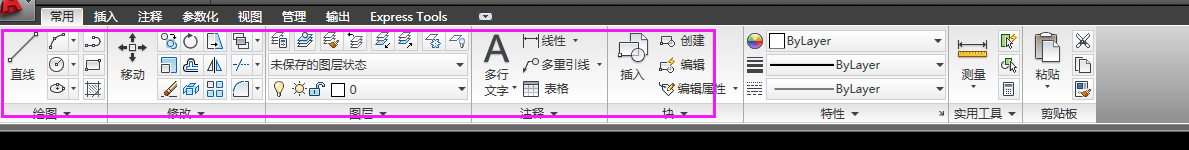

2.功能分區選項卡（二維草圖界面與Auto CAD經典界面類似）

這里放置了各種工具圖標，也是一些常用的功能。 它們用于調用CAD的繪圖、編輯、管理等各種功能。 根據功能的使用頻率和作用，分為默認、插入、注釋、管理等。系列選擇卡，每個選項卡由一系列功能面板組成。 單擊標簽可以切換到不同的選項卡。 對于初學者來說，“默認”選項卡下的功能基本上就夠用了。

功能分區選項卡

3. 功能面板

選項卡由一系列功能面板組成。 例如，默認選項卡將包括繪圖、修改、圖層、注釋和塊等一系列命令面板。 每個面板均由功能圖標組成。 圖標從大到小，一些重要或經常使用的功能設置為大圖標，其他圖標設置為小圖標。

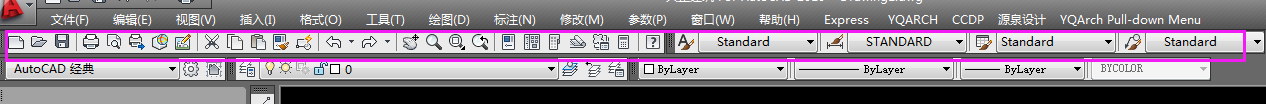

Auto CAD經典界面

2D草圖界面

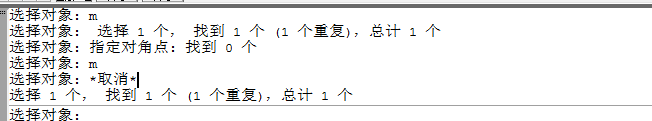

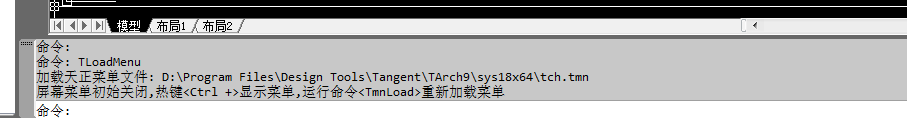

4.命令歷史（二維草圖界面與Auto CAD經典界面相同）

命令行窗口的一部分，用于顯示命令執行的歷史記錄。 當我們使用該命令時，上面會有記錄。

命令歷史

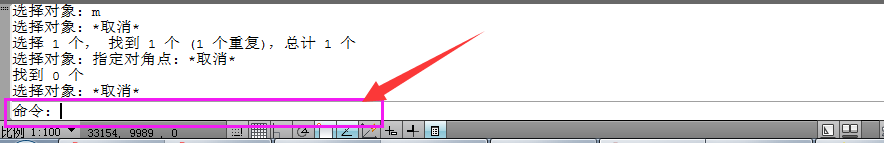

5.命令行（二維草圖界面與Auto CAD經典界面相同）

命令行位于命令歷史記錄下。 輸入命令名或簡化命令即可執行CAD軟件。 系統還有參數和提示來指導我們進行后續的操作。 我們可能不記得一開始的命令，所以我們會點擊功能區中的圖標來執行命令。 這時候我們還要注意命令行的提示。 它可以指導我們完成命令，更清楚地了解命令的參數和變化。 它可以幫助我們快速記住快捷鍵。

命令

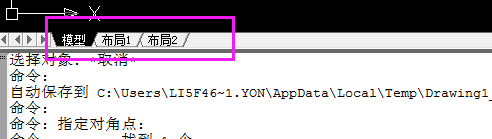

6.模型布局標簽（二維草圖界面與Auto CAD經典界面相同）

CAD分為模型空間和布局空間。 通常模型空間用于繪圖，布局空間用于繪圖和打印。 后期可以繼續增加布局空間。

模型布局標簽

7.狀態欄（二維草圖界面與Auto CAD經典界面相同）

狀態欄可以顯示當前光標的坐標，以及一些常用的繪圖輔助工具的狀態（打開或關閉），例如捕捉、極軸、網格等sketch界面，這些工具可以快速打開和關閉通過狀態欄。

狀態欄

如果您看不懂圖標，請用鼠標將其放在任意圖標上，單擊鼠標右鍵，然后取消選中“使用圖標”。

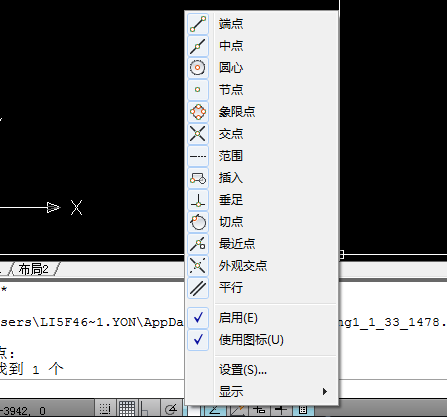

將鼠標放在任意圖標上，然后按鼠標右鍵

只需取消選中“使用圖標”即可。

建議：對于初學者來說熟悉CAD界面非常重要。 建議安裝CAD軟件后，先瀏覽一下界面，將光標放在界面的各個圖標上，以便看到命令提示符，快速熟悉命令。 名稱、基本目的和位置。 并且在使用工具時，應該養成查看命令歷史記錄的習慣。

好了，今天的內容就分享到這里了。 它充滿了有用的信息。 我想知道你明白多少？ 好東西記得分享給大家哦！ 希望在這個關鍵時刻能夠幫助到大家。 如果您還有其他更好的方法和技巧，歡迎轉發留言分享給大家。 感謝您的關注！ 下次見。

下次見
